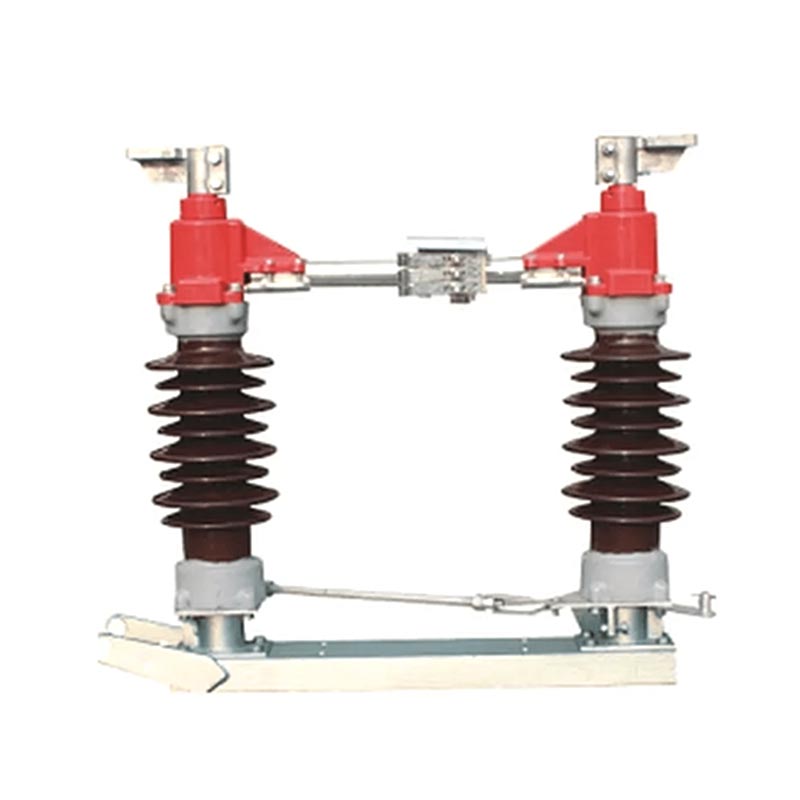

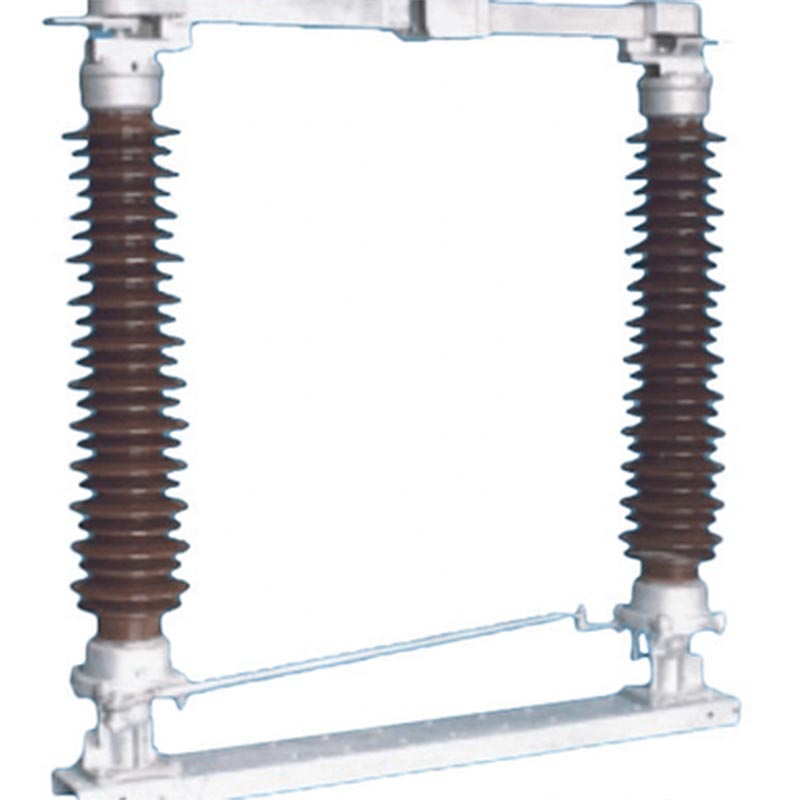

Panlabas na Substation Disconnector Switch

Ang seryeng Usune GW4 Outdoor Substation Disconnector Switch ay isang pangunahing produkto na independiyenteng binuo at ginawa ni Usune. Ito ay angkop para sa AC circuits na may rate na dalas ng 50Hz at isang rated boltahe ng 35kV sa 170kV. Pangunahing ginagamit para sa pagbubukas at pagsasara ng circuit sa ilalim ng mga kondisyon ng walang-load, ito ay isang kailangang-kailangan na kaligtasan component sa power transmission at distribution system. Maaari din itong magsilbi bilang isang pangunahing yunit para sa mga derivative na produkto sa parehong serye, nag-aalok ng malakas na pagpapalawak upang matugunan ang magkakaibang mga pangangailangan ng proyekto.

Ang Outdoor Substation Disconnector Switch ay gumagamit ng horizontal rotary switching structure, na nagtatampok ng stable mekanikal na pagganap, mataas na antas ng pagkakabukod, malakas na paglaban sa polusyon, at maginhawang pag-install at pagpapanatili. Ito ay epektibong naghihiwalay ng mga suplay ng kuryente, tinitiyak ang kaligtasan ng pagpapanatili ng mga de-koryenteng kagamitan, at nakumpleto ang walang-load na paglipat ng mga operasyon, na ginagawa itong angkop para sa iba't ibang malupit na panlabas na kapaligiran tulad ng mataas altitude, mababang temperatura, at mabigat na polusyon.

Mga Pangunahing Pag-andar ng Produkto

1. Power Isolation: Epektibong dinidiskonekta ang kagamitan mula sa power grid, tinitiyak ang kaligtasan ng pagpapanatili tauhan at kagamitan;
2. Long-Term Load Capacity: Matatagpuan ang kasalukuyang rate ng load sa mahabang panahon, na tinitiyak ang tuluy-tuloy na kuryente supply;
3. Walang-Load Switching: Kinukumpleto ang walang-load na paglipat ng mga di-load na linya at mga transformer, pati na rin ang busbar switching mga operasyon, nakakatugon sa nababaluktot na mga pangangailangan sa pagsasaayos ng grid ng kuryente;
4. Proteksyon sa Grounding: Maaaring i-configure gamit ang isang grounding switch kung kinakailangan upang makamit ang maaasahang circuit grounding, higit na pagpapahusay ng kaligtasan sa pagpapatakbo.

Mga Pamantayan sa Pagsunod

Upang matiyak ang kalidad ng produkto at kaligtasan sa pagpapatakbo, ang serye ng Usune GW4 ay mahigpit na sumusunod sa internasyonal mga awtoritatibong pamantayan, kabilang ang IEC 62271-102 "Mga High Voltage AC Disconnect Switch at Grounding Switch" at IEC 60694 "Mga Pangkalahatang Teknikal na Kundisyon para sa High Voltage Switchgear at Controlgear". Ang pabrika ay nagpapatupad ng a mahigpit na proseso ng inspeksyon ng kalidad. Ang bawat produkto ay sumasailalim sa komprehensibong pagsubok sa pagganap bago umalis sa pabrika upang matiyak na ang lahat ng mga parameter ay nakakatugon sa mga karaniwang kinakailangan.

Mga Teknikal na Parameter ng ProduktoAng serye ng Usune GW4 ay may kasamang maraming modelo gaya ng GW4(A)-35(D)(W), GW4(A)-126(D)(W), at GW4(A)-170(D)(W), na may mga na-rate na alon mula 630A hanggang 2500A, na angkop para sa iba't ibang antas ng boltahe at pagkarga mga senaryo. Ang mga pangunahing teknikal na parameter (mga pangunahing tagapagpahiwatig) ay ang mga sumusunod:

Bilang karagdagan, ang mga produkto ay nilagyan ng CS11, CS17D, at CS14G na mga manual operating mechanism at CJ2 electric mga mekanismo ng pagpapatakbo. Ang mga pagsasaayos ng auxiliary switch ay na-optimize ayon sa uri ng mekanismo upang matiyak nababaluktot at maaasahang operasyon.

Pangunahing Istraktura ng Produkto

1. Sealed Bearing Housing

Double-sealed na disenyo, ang shaft assembly ay sinusuportahan ng dalawang radial ball bearings, na epektibong pumipigil sa pagpasok ng moisture, alikabok, at mga nakakapinsalang gas.

2. Self-acting Contact Finger

Ang gitnang contact ay gumagamit ng self-acting contact finger, na inaalis ang pangangailangan para sa isang spring. Ito ay umaasa sa sarili pagkalastiko upang i-clamp ang contact, tinitiyak ang matatag na contact at pagbabawas ng mga gastos sa pagpapanatili.

3. Interlocking Structure

Ang pangunahing conductive circuit at ang grounding switch ay nilagyan ng interlocking mechanism, na tinitiyak na ang grounding switch ay hindi maaaring isara kapag ang pangunahing circuit ay sarado, at vice versa, na pumipigil sa maling operasyon.

4. Flexible na Koneksyon

Ang nababaluktot na koneksyon sa loob ng papalabas na base ay matatag na naayos sa conductive rod at terminal plate. Walang langis tinitiyak ng self-lubricating bearings ang makinis na pag-ikot at pahabain ang buhay ng serbisyo.

Mga Pangunahing Tampok

1. Propesyonal na Disenyo + Proteksyon ng Patent

Ang Usune ay may propesyonal na R&D team na may maraming taon ng karanasan sa mataas na boltahe na disenyo ng mga kagamitang elektrikal. Ang GW4 series conductive component structure ay nakakuha ng pambansang utility model patent. Ang contact finger ay gumagamit ng a bagong materyal na may mataas na lakas, mataas na conductivity, at mataas na elasticity, pag-iwas sa mga problema tulad ng spring corrosion, nabawasan ang clamping force dahil sa heat annealing, at tumaas na contact resistance.

2. Mature Performance + Maaasahang Teknolohiya

Ang serye ng GW4 ay nasa merkado sa loob ng maraming taon, na may mature na teknolohiya sa produksyon at matatag na pagganap. Nagtatampok ang mga umiikot na bahagi ng disenyong walang maintenance, at ang mga bahagi ng transmission ay gumagamit ng mga stainless steel pin na ipinares na may molybdenum disulfide-containing nylon bushings. Ang mga bahagi ng bakal ay sumasailalim sa hot-dip galvanizing upang matiyak na makinis operasyon at pangmatagalang pag-iwas sa kalawang.

3. Karaniwang Pagsunod + Mahigpit na Kontrol sa Kalidad

Bilang isang propesyonal na tagagawa, ang Usune ay mahigpit na sumusunod sa mga internasyonal na pamantayan sa proseso ng paggawa nito. Ang Ipinagmamalaki ng pabrika ang isang komprehensibong sistema ng kontrol sa kalidad, na nangangasiwa sa buong proseso mula sa pagkuha ng hilaw na materyal sa pagpupulong at pagsubok ng produkto. Ang mga produkto ay pumasa sa maraming makapangyarihang pagsusuri at sertipikasyon, at ang mga ito ang pagganap ay malawak na kinikilala sa industriya.

4. Maaasahang Kalidad + Komprehensibong Serbisyo

Ang Usune ay inuuna ang kasiyahan ng customer, na nagbibigay ng komprehensibong konsultasyon bago ang pagbebenta, gabay sa pag-install, at after-sales maintenance services. Ang mga produkto ay may mahabang buhay ng serbisyo at mababang gastos sa pagpapanatili, at ang pabrika nagbibigay ng komprehensibong suporta pagkatapos ng benta upang matugunan ang mga alalahanin ng customer.

Kapaligiran ng Application

Ang Usune GW4 series na Outdoor Substation Disconnector Switch ay idinisenyo para sa malupit na panlabas na kapaligiran, na nagpapakita malakas na kakayahang umangkop sa kapaligiran. Ang mga kondisyon sa pagpapatakbo ay dapat matugunan ang mga sumusunod na kinakailangan: altitude na hindi lalampas 2000m; temperatura ng kapaligiran -40 ℃ hanggang + 40 ℃; bilis ng hangin na hindi hihigit sa 34m/s; seismic intensity na hindi hihigit sa 8 degrees; kapal ng icing na hindi hihigit sa 10mm; kawalan ng mabigat na alikabok, kemikal na kaagnasan, malakas na panginginig ng boses, at nasusunog/nagpapasabog na mga panganib; at isang antas na pundasyon ng pag-install. Kung ang kapaligiran ng application ng gumagamit ay lumampas sa mga kinakailangan sa itaas, ang isang naka-customize na solusyon ay maaaring makipag-ayos sa Usune.

Real-world Application Case

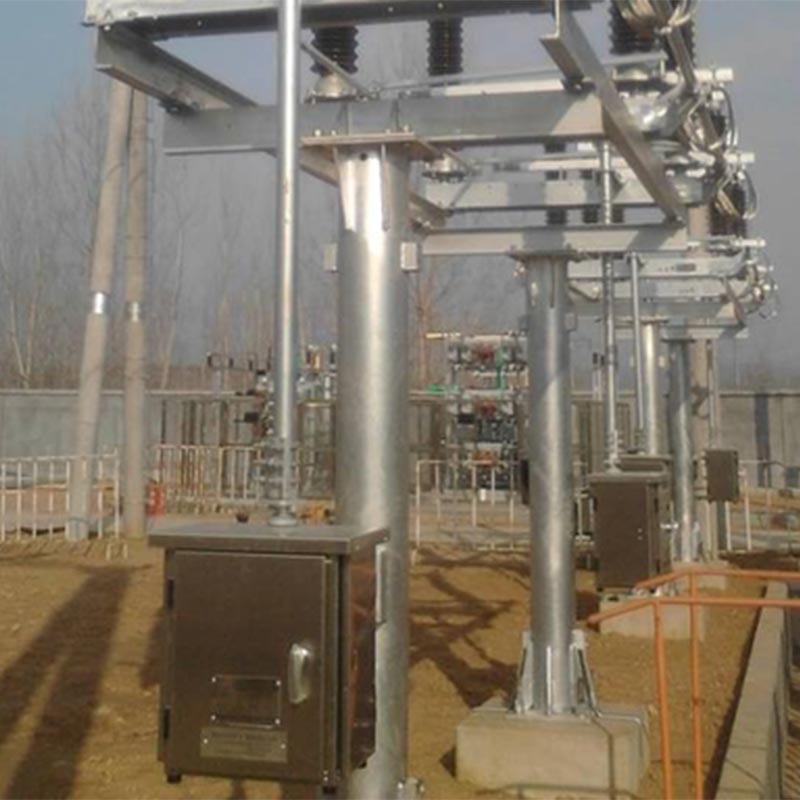

Pangalan ng Proyekto: 110kV Outdoor Substation Renovation Project sa Northern China

Background ng Proyekto: Ang substation na ito ay matatagpuan sa hilagang lungsod ng Tsina, na nakakaranas ng matinding taglamig (minimum temperatura -35℃) at madalas na malakas na hangin. Ang orihinal na disconnector switch ay nagdusa mula sa mahinang mababang temperatura paglaban, hindi matatag na operasyon, at mataas na gastos sa pagpapanatili. Pagkatapos ng komprehensibong paghahambing, ang pangkat ng proyekto pinili ang Usune GW4-126(D)(W)/1250 Outdoor Substation Disconnector Switch. Nagbigay si Usune ng kumpletong produkto suite at mga serbisyo sa paggabay sa pag-install.

Mga Resulta ng Application: Ang produkto ay gumagana nang matatag sa loob ng 3 taon pagkatapos ng pagkomisyon, na nagpapakita ng mahusay paglaban sa mababang temperatura at paglaban ng hangin. Ang pagbubukas at pagsasara ng mga operasyon nito ay nababaluktot at maaasahan. Ang Ang pagpapaandar ng contact sa paglilinis sa sarili ay epektibong pinipigilan ang mga pagkabigo sa pakikipag-ugnay na sanhi ng akumulasyon ng alikabok at niyebe, at ang ang disenyong walang maintenance ay binabawasan ang araw-araw na maintenance workload ng substation. Mataas ang may-ari ng proyekto kinikilala ang pagganap at serbisyo pagkatapos ng benta ng mga produkto ng Usune at nilagdaan ang isang pangmatagalang kooperasyon kasunduan sa Usune, na itinalaga ito bilang itinalagang tagagawa para sa kasunod na mga proyekto sa pagsasaayos ng substation.

FAQ

Q1: Ano ang dapat kong gawin kung ang Usune GW4 series disconnecting switch ay nabigong magbukas o magsara ng maayos habang ginagamit?

A1: Una, biswal na suriin kung ang connecting rod ay deformed, kung ang joint ay maluwag, at kung ang maluwag o dumudulas ang clamp. Ang isang deformed connecting rod ay kailangang mapalitan; ang mga maluwag na joints at clamps ay kailangang hinigpitan ng isang torque wrench ayon sa torque na tinukoy sa manual (sumangguni sa Talahanayan 5). Kung ang manwal makabuluhang tumataas ang torque ng operasyon, maaaring dahil ito sa natuyong pampadulas sa mga umiikot na bahagi o kalawang sa baras pin. Linisin at lubricate ang mga umiikot na bahagi upang matiyak ang maayos na operasyon.

Q2: Ano ang mga ikot ng pagpapanatili at mahahalagang punto para sa mga disconnecting switch ng serye ng Usune GW4?

A2: Ang produkto ay idinisenyo upang maging walang maintenance, ngunit ang regular na inspeksyon at pagpapanatili ay inirerekomenda upang matiyak pangmatagalang matatag na operasyon: Ang isang simpleng on-site na inspeksyon ay dapat gawin tuwing 2 taon; kapag wala sa serbisyo, ang pagpapanatili ay dapat gawin tuwing 5 taon o bawat 2000 na operasyon; isang malaking overhaul ang dapat gawin tuwing 10 taon o bawat 5000 na operasyon. Ang mga pangunahing punto sa pagpapanatili ay kinabibilangan ng: pagsuri sa integridad ng mga mekanikal na bahagi at insulators, pagsukat ng paglaban ng pangunahing conductive circuit, pagsuri sa higpit ng bolt, at pagsubok sa katayuan ng pagpapatakbo ng mga auxiliary switch at magkakaugnay na mga de-koryenteng bahagi.

Mga Tagubilin sa Supply at Pag-order ng Produkto

1. Pagkakumpleto ng Supply ng Produkto: Ang bawat serye ng Usune GW4 disconnect switch at grounding switch na ipinadala ay may kasamang mga accessory sa pag-install at ang mekanismo ng pagpapatakbo na iniutos ng user, kasama ang isang sertipiko ng produkto, manu-manong pag-install at pagpapatakbo, at listahan ng accessory upang matiyak ang maayos na pag-install at paggamit.

2. Mga Tagubilin sa Pag-orderSa pag-order, mangyaring tukuyin ang: modelo ng produkto, pangalan, kasalukuyang na-rate, na-rate na boltahe, kung a naka-configure ang grounding switch (single grounding/double grounding); uri, modelo, at pangalan ng pagpapatakbo mekanismo; supply ng kuryente at rating ng boltahe ng electromagnetic lock (kung mayroon man); modelo at kontrol ng boltahe ng electric operating mechanism (kung mayroon man). Kung kinakailangan ang mga espesyal na teknikal na dokumento o mga accessory sa pag-install, mangyaring tukuyin kapag nag-order.

1. Finger touch base
2. hawakan ng daliri
3. Magnetic lock plate
4. Bolt
5. Makipag-ugnayan
Figure 2 Schematic Diagram ng Dominant Electrical Contact Points

1. Ground knife static contact head
2. Makipag-ugnayan sa daliri
3. Positioning plate
4. Ground knife tube
Figure 3 Schematic diagram ng posisyon ng grounding tube at ang positioning plate

Larawan 4 Hoisting Diagram
