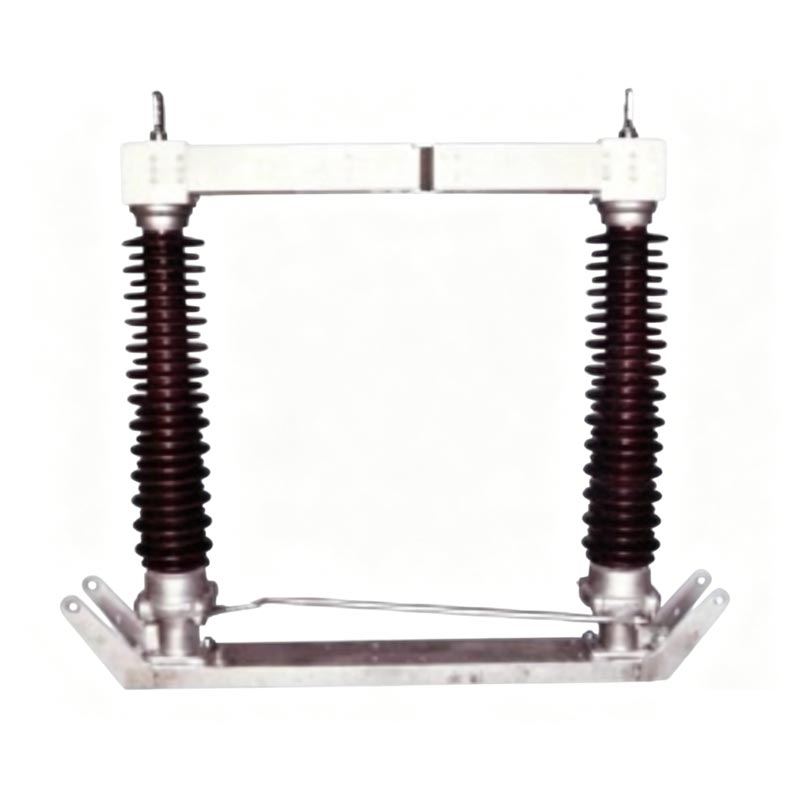

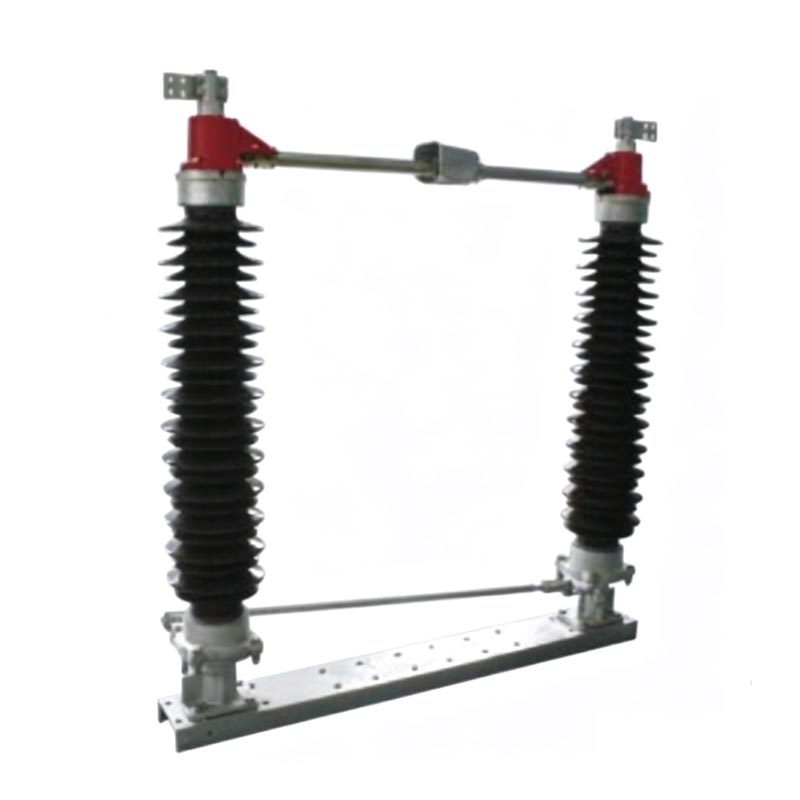

110kv 126kv Disconnect Switch Isolator

Ang Zhejiang Usune Electric Co., Ltd. ay isang propesyonal na high-voltage electrical enterprise na nakatuon sa disenyo, pananaliksik at pagpapaunlad, produksyon ng pabrika, at pandaigdigang pagbebenta ng 12kV hanggang 245kV na panloob at panlabas na kagamitang mataas ang boltahe. Nito Kabilang sa mga pangunahing produkto ang mga vacuum circuit breaker, SF6 circuit breaker, disconnect switch, load switch, at ang GW4 serye 110kv 126kv Disconnect Switch Isolator. Ang kumpanya ay gumagamit ng mga advanced na kagamitan sa produksyon, mahigpit na pagsubok proseso, standardized material selection, exquisite craftsmanship, at isang komprehensibong sistema ng pamamahala ng kalidad sa maglatag ng matibay na pundasyon para sa kalidad ng produkto.

Pangkalahatang-ideya ng Produkto

Ang Usune GW4 series na panlabas na high-voltage disconnect switch ay isang pangunahing piraso ng kagamitan sa 110kV at 126kV na kapangyarihan mga sistema. Pangunahing ginagamit ito para sa pagpapalit ng circuit sa ilalim ng mga kondisyong walang-load, na nagbibigay ng nakikitang isolation clearance para sa pagpapanatili ng kagamitan at pagtiyak ng kaligtasan ng operator. Ang elektrikal at mekanikal na pagganap ng 110kv 126kv Ang Disconnect Switch Isolator ay ganap na sumusunod sa mga pambansang pamantayan GB1985 "AC High-Voltage Disconnect Switch at Grounding Switches," DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions," at IEC international mga pamantayan.

Mga Tampok na Pang-istruktura:

1. Uri ng Istraktura: Double-column na single-pole na istraktura; ang tatlong pole ay mekanikal na konektado sa pamamagitan ng isang baras para sa sabaysabay na operasyon.
2. Mga Pangunahing Bahagi: Binubuo ng isang matatag na base, mga haliging porselana na may mataas na pagkakabukod, at isang precision conductive system.
3. Operating Mechanism: Ang bawat poste ay naglalaman ng dalawang ceramic pillars na naka-mount sa mga bearings. Ang conductive switch ay nahahati sa dalawang halves, na umiikot nang pahalang 91° sa pamamagitan ng isang cross-linking na mekanismo upang makamit ang magkasabay na pagbubukas at pagsasara sa parehong direksyon.
4. Contact Point: Matatagpuan sa pagitan ng dalawang ceramic pillars, tinitiyak ang matatag na contact at napakababang resistensya.

Mga Kalamangan sa Teknikal:

1. Sumusunod at Maaasahan: Ganap na sumusunod sa mga pambansa at IEC na pamantayan, na nag-aalok ng matatag na pagganap at mahabang buhay ng serbisyo.
2. Napakahusay na Insulation: Ang mga mataas na kalidad na ceramic pillar ay nagbibigay ng mataas na lakas ng pagkakabukod at mahusay na anti-polusyon at pagganap ng anti-flashover.
3. Smooth Operation: Tinitiyak ng precision linkage mechanism ang flexible at smooth na operasyon na may kaunting mekanikal na pagkasira.
4. Maginhawang Pag-install at Pagpapanatili: Compact at makatwirang istraktura, madaling pag-install sa site, at minimal pagpapanatili.
5. Malakas na Pag-angkop sa Kapaligiran: Angkop para sa iba't ibang klima sa labas, kabilang ang mataas na altitude, polluted, at mga lugar sa baybayin.

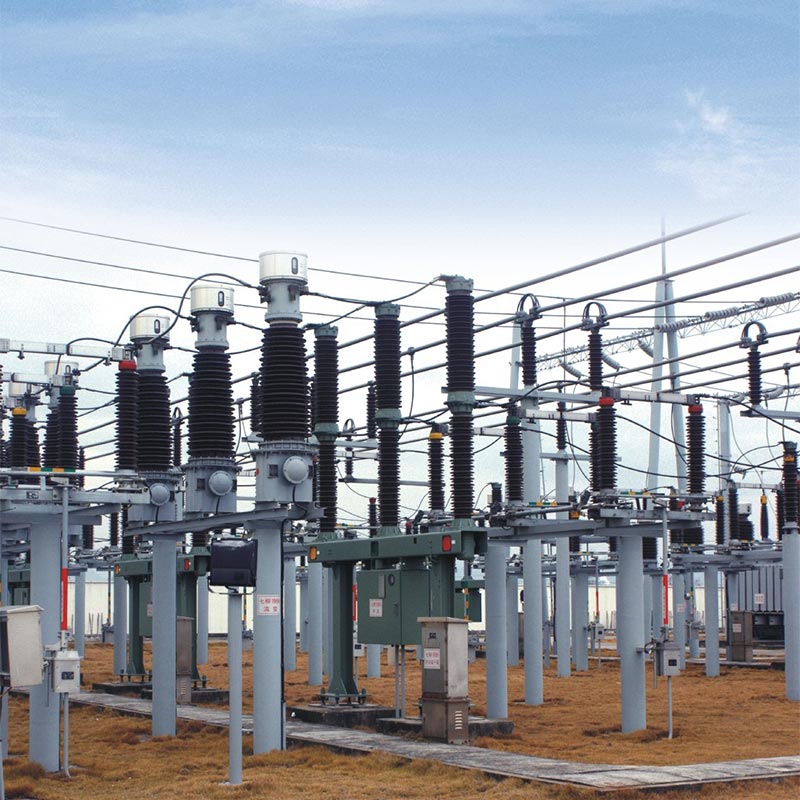

Real-world Application Case

1. Pangalan ng Proyekto: East China 110kV Urban Substation Upgrade Project
2. Lokasyon: Zhejiang Province, China
3. Oras: 2024-2025
4. Mga Detalye: Nagbigay si Usune ng 36 GW4-126kV disconnect switch para sa pangunahing proyektong ito sa pag-upgrade ng urban power grid upang mapabuti ang pagiging maaasahan ng power supply ng isang 20 square kilometers commercial at residential area.
5. Operating Performance: Ang pag-install at pag-commissioning ay matagumpay na nakumpleto sa loob ng 45 araw. Matatag ang operasyon ay nakamit sa ilalim ng peak summer load (1.2 beses na na-rate ang kasalukuyang) noong 2025, nang walang overheating o mahinang contact mga isyu. Walang mga depekto ang natagpuan sa taunang pagkakabukod at mekanikal na inspeksyon. Nabawasan ang workload ng maintenance ng 40% kumpara sa mga lumang switch, makabuluhang pagpapabuti ng kaligtasan sa pagpapanatili ng substation.
6. Feedback ng Customer: "Ang mga usune disconnect switch ay makabuluhang nagpabuti sa kaligtasan at kahusayan ng substation operasyon. Ang kanilang kalidad at katatagan ay namumukod-tangi. Patuloy naming pipiliin si Usune bilang aming ginustong supplier."

Pangunahing Teknikal na Parameter

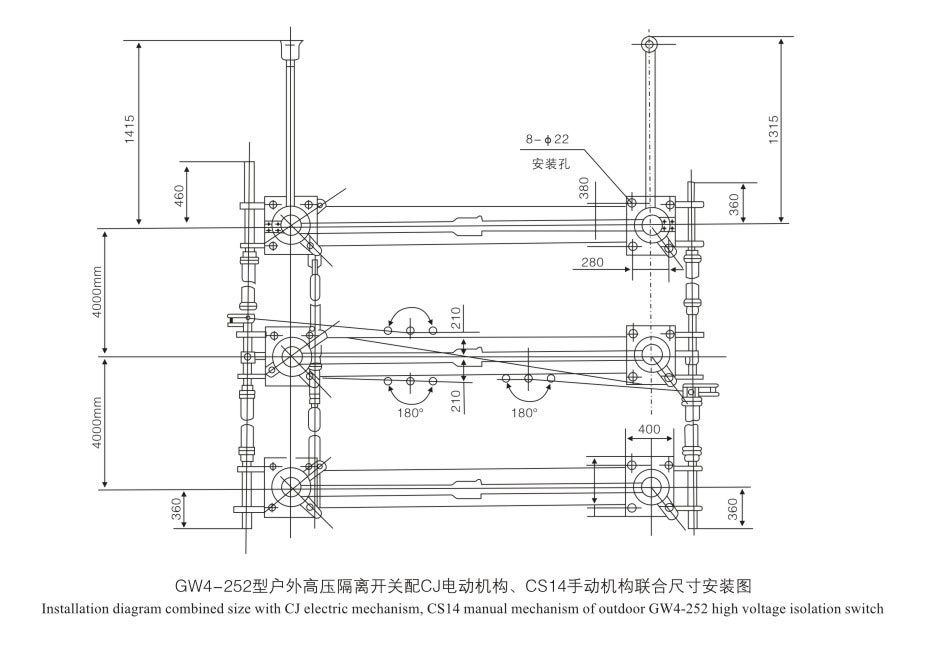

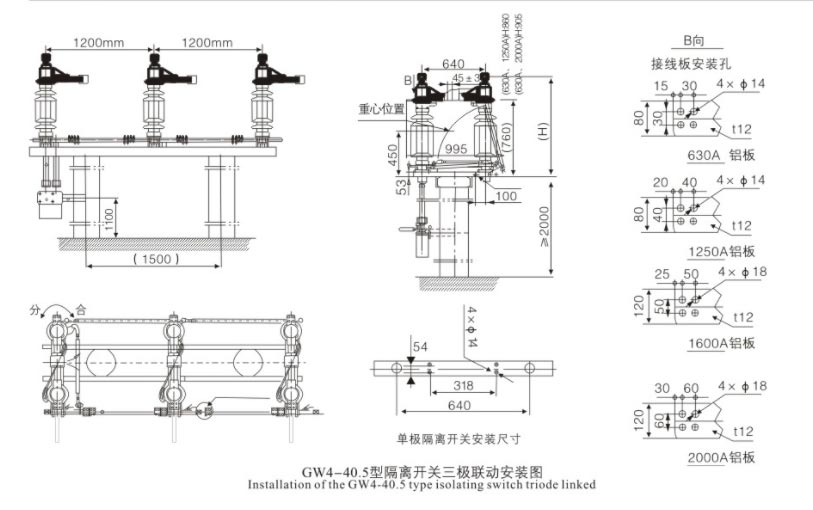

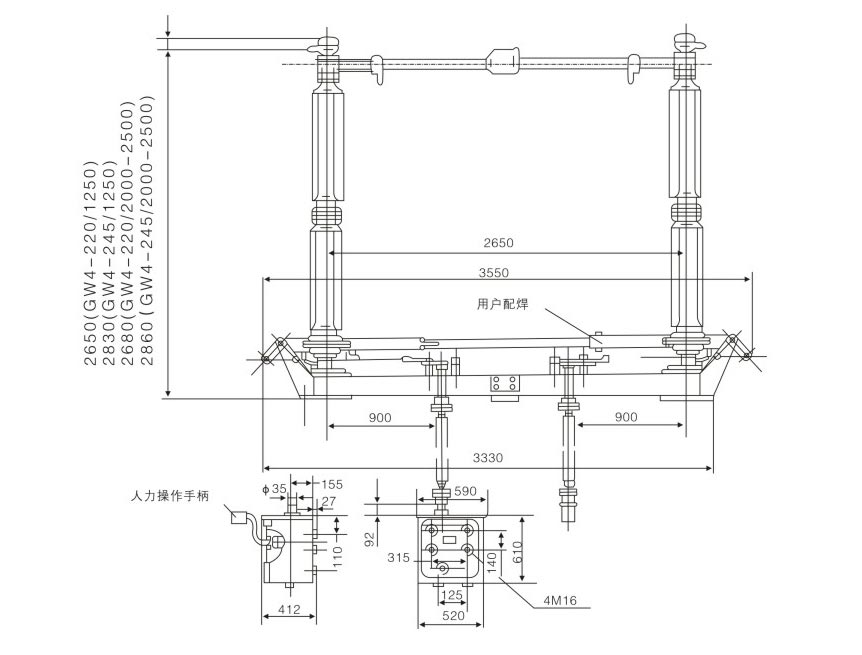

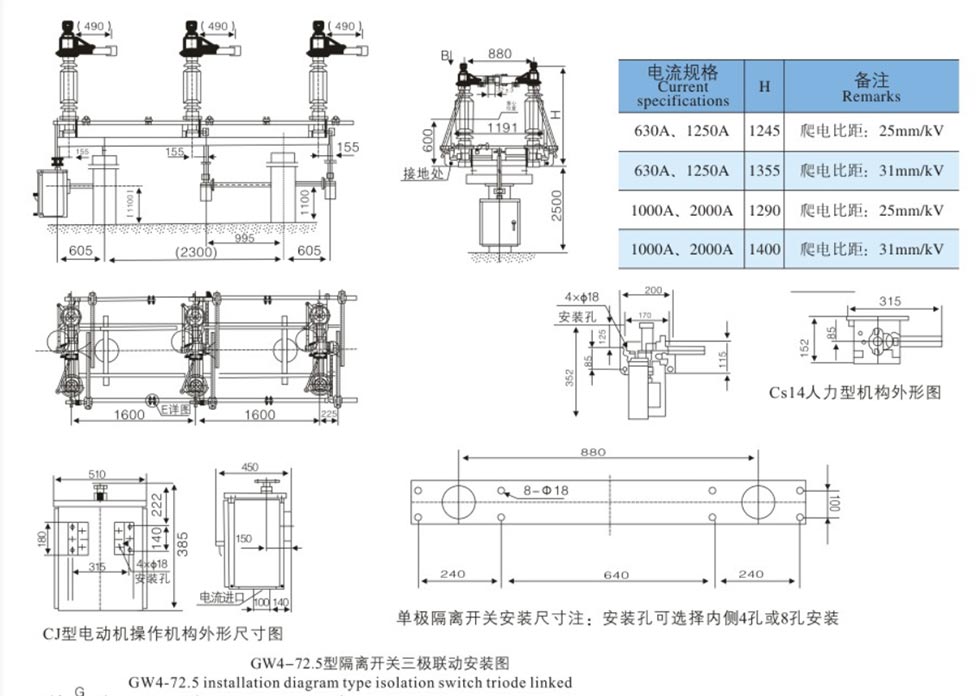

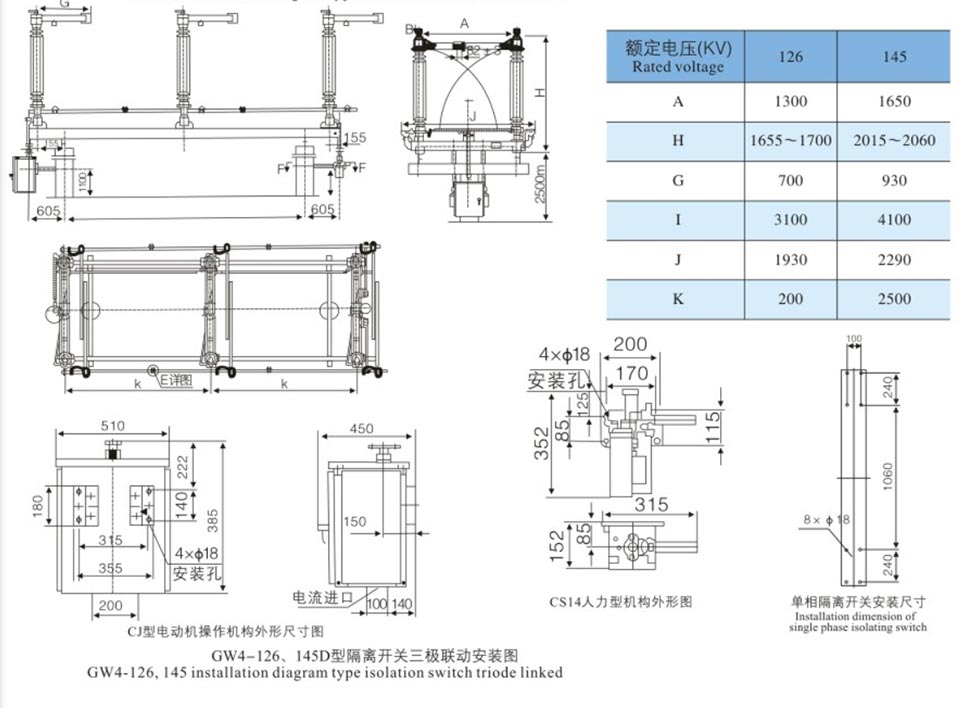

Mga Panlabas na Dimensyon

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Maaari bang matakpan ng GW4 series na 110kV 126kV Disconnect Switch Isolator ang pag-load ng kasalukuyang o short-circuit current?

A: Hindi. Ang 110kv 126kv Disconnect Switch Isolatores ay idinisenyo lamang para sa circuit switching sa ilalim ng walang-load na mga kondisyon may boltahe. Dapat itong gamitin kasabay ng mga circuit breaker. Bago ang operasyon, ang circuit ay dapat na nadiskonekta gamit ang circuit breaker upang matiyak ang de-energization bago paandarin ang disconnect switch.

Q2: Anong mga kondisyon sa kapaligiran ang angkop sa produktong ito?

A: Maaari itong gumana nang matatag sa mga sumusunod na kapaligiran: ambient temperature -30℃ hanggang +40℃; altitude ≤2000m (mas mataas maaaring i-customize ang mga modelo ng altitude kapag hiniling); antas ng polusyon mula sa pangkalahatan hanggang sa katamtaman hanggang sa mabigat na polusyon (magagamit ang mga modelong lumalaban sa polusyon); bilis ng hangin ≤35m/s; seismic intensity ≤8 degrees.

Konklusyon

Bilang isang propesyonal na tagagawa ng mga de-koryenteng kagamitan na may mataas na boltahe, ang seryeng GW4 ng Usune Electric 110kv 126kv Pinagsasama ng Disconnect Switch Isolator Isolator ang advanced na disenyo, mga de-kalidad na materyales, at precision na pagmamanupaktura, ginagawa silang perpektong pagpipilian para sa mga power plant, substation, at malalaking pasilidad sa industriya. Nagbibigay sila ng ligtas, maaasahan, at pangmatagalang proteksyon sa elektrikal na paghihiwalay. Batay sa isang komprehensibong sistema ng kalidad at mature na larangan pagganap, ang Usune ay nakatuon sa pagsuporta sa iba't ibang kritikal na proyekto sa imprastraktura ng kuryente sa buong mundo.
