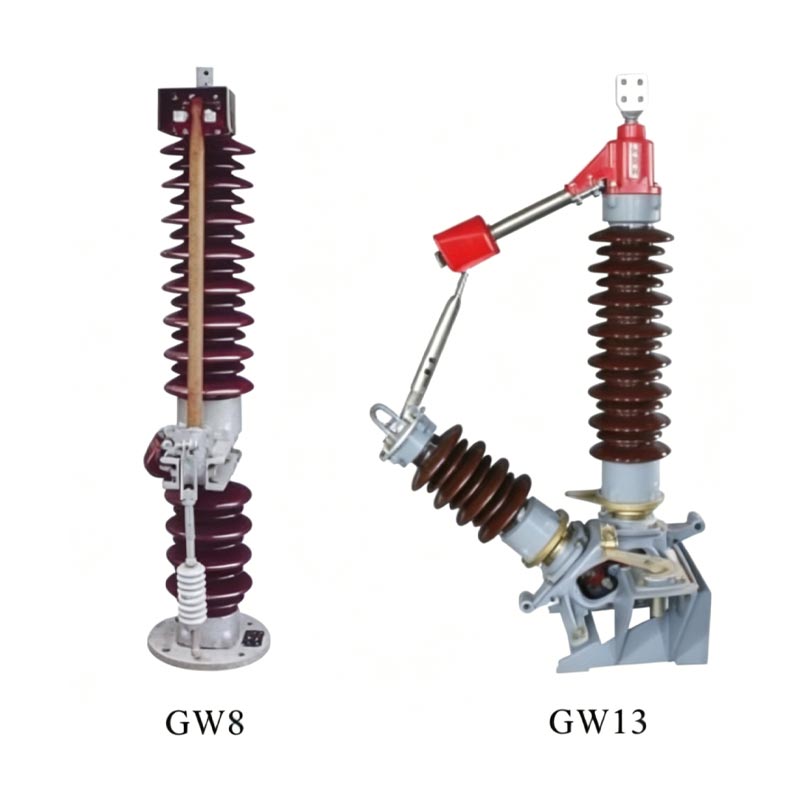

Ang Usune GW8 at GW13 series na high voltage disconnector para sa mga neutral grounding system ng transformer ay panlabas na mataas ang boltahe mga de-koryenteng kagamitan na partikular na idinisenyo para sa transpormador na neutral point grounding system. Angkop para sa 50Hz/60Hz AC system, magagamit ang mga ito sa 40.5kV, 72kV, at 110kV na mga detalye ng boltahe. Ang kanilang pangunahing tungkulin ay ang ligtas na lumipat ang transpormador neutral point koneksyon estado sa ilalim ng walang-load na mga kondisyon, na nakakatugon sa mga kinakailangan sa kaligtasan para sa kapangyarihan pagpapalit ng mode ng pagpapatakbo ng system at pagpapanatili ng kagamitan.

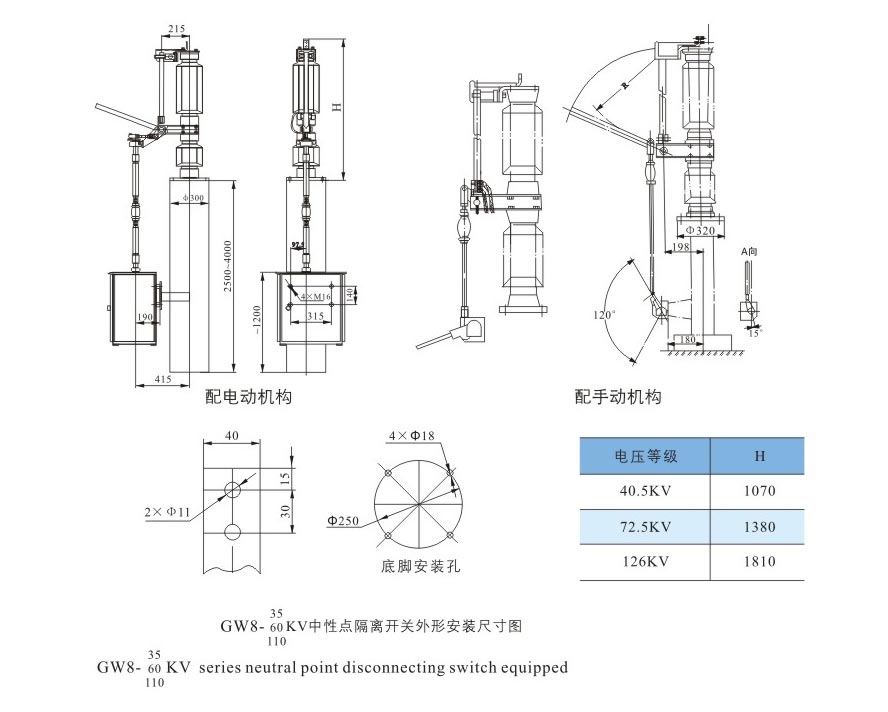

1. GW8 Series: Maaaring nilagyan ng CJ-type na electric operating mechanism o CS8-type na manual operating mechanism, angkop para sa neutral na mga senaryo sa grounding sa mga maginoo na substation.

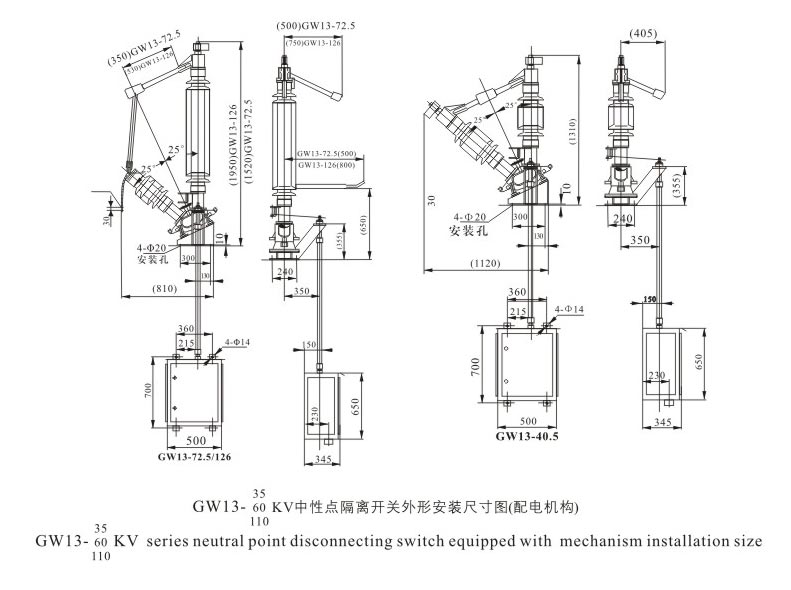

2. GW13 Series: Maaaring nilagyan ng CJ-type na electric operating mechanism o CS14-type na manual operating mekanismo, nag-aalok ng mas nababaluktot na operasyon at mas mataas na pagiging maaasahan.
Ang serye ng GW8 at GW13 na may mataas na boltahe ay nagdiskonekta para sa mga neutral na grounding system ng transpormer ay gumagamit ng isang solong poste istraktura, pangunahin na binubuo ng isang katawan ng poste at isang mekanismo ng pagpapatakbo.
May kasamang base, post insulator, conductive arm, contact, atbp. Ang post insulator ay nagbibigay ng maaasahang elektrikal pagkakabukod, ang conductive arm at mga contact ay bumubuo sa pangunahing conductive circuit, at ang base ay nagsisiguro na matatag pag-install.
Nagtutulak sa conductive arm upang paikutin sa pamamagitan ng isang linkage, na napagtatanto ang pagbubukas at pagsasara ng aksyon ng disconnector lumipat. Ang tumpak na pagpoposisyon at matatag na operasyon ay nagsisiguro ng isang malinaw at maaasahang disconnection pagkatapos ng pagbubukas.
Gumagamit ng mataas na kalidad na insulation materials at precision contact design, na may mahusay na insulation strength at pagganap ng arc-extinguishing, tinitiyak ang ligtas na paglipat ng walang load.
Sinusuportahan ang parehong electric at manual operation mode, na umaangkop sa awtomatikong kontrol at on-site na manual na operasyon pangangailangan ng iba't ibang senaryo.
Partikular na idinisenyo para sa panlabas na paggamit, lumalaban sa mataas at mababang temperatura, kahalumigmigan, kaagnasan, at polusyon, angkop para sa iba't ibang malupit na panlabas na kapaligiran.
Ang mahigpit na pagpili ng materyal at kontrol sa proseso, kasama ng isang komprehensibong sistema ng pamamahala ng kalidad, ay nagreresulta sa a mababang rate ng pagkabigo at pangmatagalang matatag na operasyon.
Compact na istraktura, madaling pag-install at pagpapanatili, epektibong binabawasan ang kasunod na operasyon at pagpapanatili gastos.

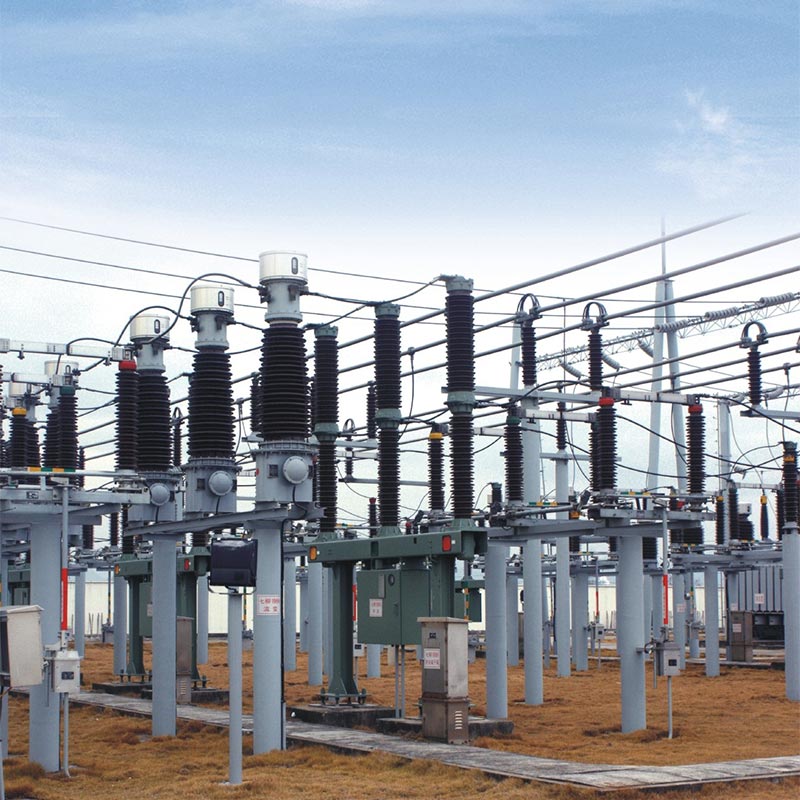

Ang isang 220kV urban central substation sa East China ay gumagamit ng Usune GW8-110kV High Voltage Disconnector para sa Transformer Neutral Grounding System para sa pangunahing transpormer nito. Ang substation na ito ay responsable para sa supply ng kuryente sa lungsod center, na nangangailangan ng napakataas na pagiging maaasahan at kaligtasan ng kagamitan. Mula noong i-commissioning ito noong 2022, ang kagamitan ay matagumpay na nakumpleto ang libu-libong mga neutral na operasyon ng paglipat ng punto. Sa taunang pagpapanatili at grid ang mga pagsasaayos ng mode ng operasyon, ang kakayahang umangkop na operasyon at maaasahang pagganap ng pakikipag-ugnay ay epektibong natiyak ang personal na kaligtasan ng mga tauhan ng pagpapanatili at ang matatag na operasyon ng grid ng kuryente.
Pinili ng isang malaking wind farm substation sa Northwest China ang Usune GW13-72kV high voltage disconnects para sa transformer neutral grounding system. Ang rehiyon ay may malupit na natural na mga kondisyon, na may malaking pagkakaiba sa temperatura, malakas na hangin at mga sandstorm, at mataas na altitude. Ang mga produkto ng serye ng GW13, na may mahusay na kakayahang umangkop sa labas at kaagnasan paglaban, ay tumatakbo nang matatag sa loob ng higit sa tatlong taon, na epektibong nakikipagtulungan sa transpormer ng wind farm neutral point grounding protection system upang matiyak ang ligtas at matatag na operasyon ng wind power generation sistema at ang maayos na koneksyon ng grid ng kuryente.
| item | Yunit | GW8 | GW13 | |||||
| modelo | GW8 | GW13 | ||||||
| Na-rate na Boltahe | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1min kapangyarihan dalas makatiis boltahe | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| Ang salpok ng kidlat ay lumalaban sa boltahe | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| Na-rate na Kasalukuyan | A | 630 | 630, 1250 | |||||
| Na-rate na panandaliang makatiis sa kasalukuyang | kA/s | 25/4 | 31.5/4 | |||||
| Rated peak makatiis sa kasalukuyang | kA | 63 | 80 | |||||
| Na-rate na mekanikal na terminal load (antas) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| Motor actuator | Modelo | CJ | CJ | |||||
| Boltahe ng motor | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Loop ng kontrol ng boltahe | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| Mga puntos, oras ng pagsasara | s | 7±1 | 7±1 | |||||
| Anggulo ng output | 180° | 180° | ||||||
| Taong actuator | Modelo | CS8-5 | CS14 | |||||
| Loop ng kontrol ng boltahe | V | AC220 | AC220 | |||||
A: Ang pangunahing pagkakaiba ay nakasalalay sa pagtutugma ng mekanismo ng pagpapatakbo at ilang mga istrukturang disenyo. Ang serye ng GW8 ay nilagyan ng CJ-type electric mechanism o CS8-type na manual mechanism; ang serye ng GW13 ay nilagyan ng a CJ-type na electric mechanism o isang CS14-type na manual na mekanismo. Sa istruktura, nagtatampok ito ng na-optimize na umiikot na contact disenyo, na nag-aalok ng mga pinahusay na kakayahan sa paglilinis ng sarili at mas mahusay na pagiging angkop para sa malupit na panlabas na kapaligiran.
A: Oo. Ang seryeng ito ay partikular na idinisenyo para sa panlabas na paggamit, na may malakas na kakayahang umangkop sa kapaligiran. Maaari itong gumana karaniwan sa mga altitude ≤1000m (maaaring i-customize ang mas mataas na altitude) at sa mga temperaturang mula -40℃ hanggang +40℃. Ito nagtataglay ng mahusay na moisture resistance, pollution resistance, at corrosion resistance. Espesyal na anti-corrosion at ang mga anti-icing treatment ay maaaring ibigay ayon sa mga kinakailangan ng user.
Ang mga transformer ng seryeng Usune GW8 at GW13 (High Voltage Disconnect Para sa Transformer Neutral Grounding System) ay mataas na kalidad na mga produkto na nagsasama ng advanced na teknolohiya, maaasahang kalidad, at mahusay na pagganap. Bilang a propesyonal na tagagawa at tagapagtustos sa Tsina, si Usune ay palaging sumusunod sa mga prinsipyo ng kalidad muna at nangunguna sa customer, na nagbibigay ng ligtas, maaasahan, at mahusay na mga solusyon sa kagamitang de-koryenteng may mataas na boltahe para sa pandaigdigan mga customer ng power system. Kabilang sa mga ito, ang neutral point grounding disconnect switch na mga produkto ay naging laganap pagkilala at pagtitiwala mula sa mga customer ng power industry dahil sa kanilang masaganang praktikal na karanasan sa aplikasyon at komprehensibong after-sales service.
