Ang katamtamang boltahe na solusyon ng GIS na ito ay angkop na angkop para sa mga pag-install kung saan masikip ang espasyo sa sahig o malupit ang mga kondisyon sa kapaligiran. Kasama sa mga karaniwang lokasyon ng deployment ang underground power facility, seashore zone, highland area at urban substation. Salamat sa ganap na nakapaloob na konstruksyon nito, ang hardware ay sumasakop sa isang compact footprint, na ginagawang mas simple para sa mga espesyalista sa disenyo na isama ang mga medium-voltage distribution unit sa parehong pangunahing transformer substation at pangalawang distribution station.
Ang mga proyekto sa pamamahagi ng kuryente ay bihirang nagtatampok ng magkatulad na mga layout ng circuit, na nangangahulugan na ang mga compact switchgear platform ay dapat na sumusuporta sa flexible assembly sa halip na nakapirming, isang sukat na angkop sa lahat na kaayusan. Itinayo sa paligid ng isang modular framework, ang 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 platform ay maaaring magsama ng tatlong natatanging functional unit: Type C para sa load break switch module, Type F para sa pinagsamang functional assemblies, at Type V para sa circuit breaker modules.
Maaaring pumili ang mga design team ng mga indibidwal na standard module o pre-assembled na mga kumbinasyon ayon sa mga electrical schematics ng proyekto. Sinusuportahan ng pangunahing imprastraktura ng busbar ang on-site na extension, na nagbibigay-daan sa maramihang mga module na mapangkat sa iba't ibang mga layout ng switchgear. Ang ganitong modular flexibility ay nagbibigay-daan sa kagamitan na matugunan ang magkakaibang mga pangangailangan na may kaugnayan sa mga papalabas na feeder, mga koneksyon sa transpormer, proteksiyon na paghihiwalay at mga tungkulin sa pamamahagi ng kuryente.
Ang maginoo na panlabas na electrical apparatus ay nananatiling nakalantad sa buong taon sa alikabok, kahalumigmigan, mga kontaminant at nagbabagong temperatura. Ang mga salungat na salik na ito ay may posibilidad na tumaas ang paulit-ulit na inspeksyon at mga pangangailangan sa pagseserbisyo sa buong buhay ng pagpapatakbo ng kagamitan.

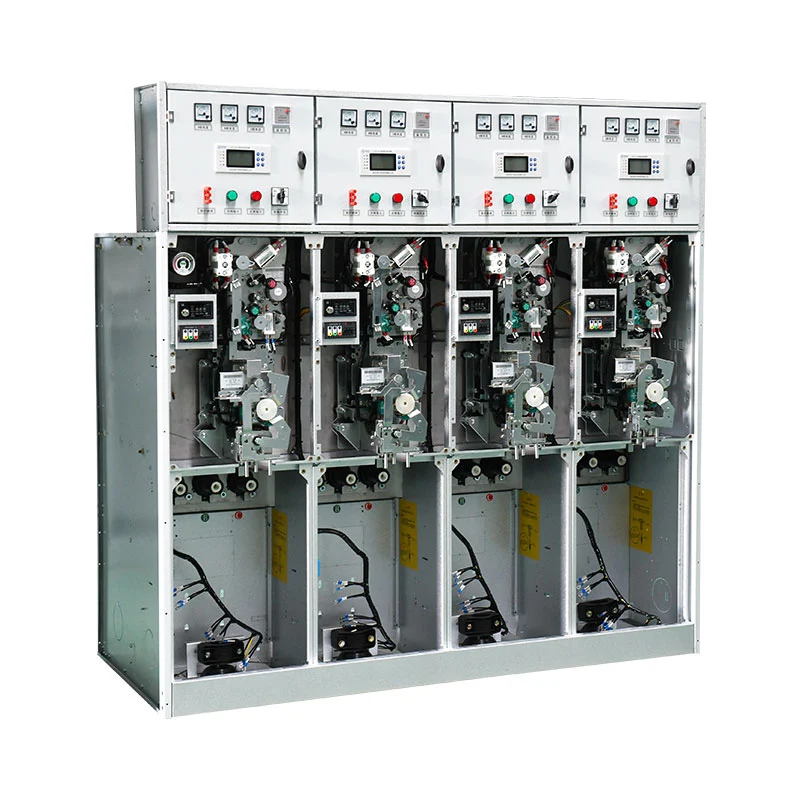

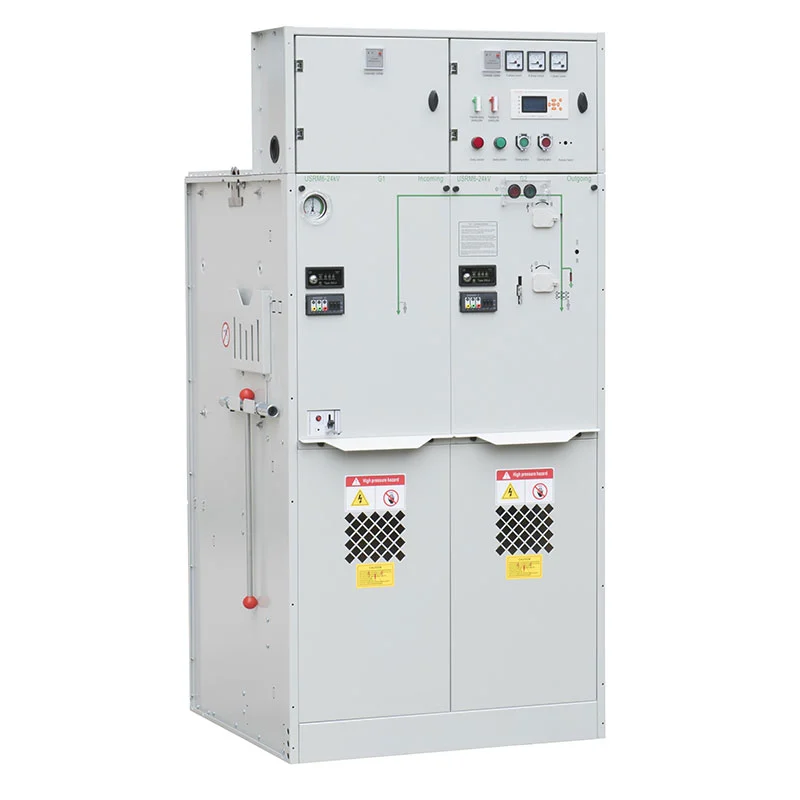

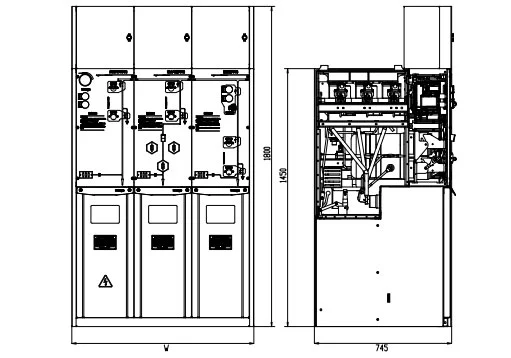

Ang 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 ay gumagamit ng isang selyadong gas-insulated na enclosure na pisikal na naghihiwalay sa pangunahing circuit mula sa mga kondisyon ng kapaligiran. Lubos nitong binabawasan ang direktang kontak sa pagitan ng mga panloob na bahagi at mga pollutant sa kapaligiran at naghahatid ng scheme ng operasyon na nangangailangan ng napakakaunting regular na pagpapanatili. Ang katangiang ito ay naghahatid ng mga natatanging bentahe para sa mga site na mahirap i-access, tulad ng mga underground power room, mga lugar ng pamamahagi sa lunsod na limitado sa espasyo at mga asset ng malayuang imprastraktura. Ang pinababang dalas ng serbisyo ay nagiging isang pangunahing kadahilanan sa pagsusuri kapag ang mga gumagamit ay pumili ng kagamitan para sa mga mapaghamong lokasyong ito.
Ang SF₆ C-GIS platform na ito ay naghahatid ng higit pa kaysa sa mga pangunahing aksyon sa pagsasara at pagbubukas ng circuit. Batay sa napiling kumbinasyon ng module, ang system ay maaaring tumanggap ng fault protection, electrical isolation, energy metering, real-time status monitoring, earthing, data communication at awtomatikong kontrol kasama ng mga switching function.
Maaaring malayang itugma ang iba't ibang functional na module upang maiayon ang buong setup ng switchgear sa proteksyon at arkitektura ng pamamahagi ng proyekto. Ang versatility na ito ay lumilikha ng mas malawak na opsyon para sa mga EPC contractor at system integrators na nakatalaga sa pagbuo ng kumpletong medium-voltage power distribution network.
Ang mga kundisyon sa kapaligiran ng site ay dapat na maingat na tasahin bago i-finalize ang medium-voltage GIS na pagpili. Ang 24kV 33kV SF₆ GIS Gas Insulated Switchgear USRM6 series ay inengineered para gumana sa mga elevation hanggang 4000 m. Ang pinapayagan nitong temperatura sa paligid ay mula -40°C hanggang +50°C, na may maximum na 24 na oras na average na temperatura na nilimitahan sa 35°C. Para sa pamantayan ng halumigmig, ang 24 na oras na relatibong halumigmig ay maaaring tumaas sa 95%, habang ang buwanang average na halaga ay hindi maaaring lumampas sa 90%. Ang lokasyon ng pag-install ay dapat na walang sumasabog o nakakaagnas na singaw, matinding mekanikal na epekto at patuloy na malakas na panginginig ng boses. Ang grado ng polusyon ay hindi dapat lumampas sa Class III tulad ng tinukoy sa ilalim ng GB/T 5582, at ang yunit ay nakapasa sa kwalipikasyon ng seismic para sa Grade 9 na pagtutol. Para sa mga proyektong nakalagay sa itaas ng 1000 m, kailangang abisuhan ng mga mamimili ang tagagawa upang isaayos ang SF₆ charging pressure nang naaangkop. Ang anumang hindi pangkaraniwang mga kinakailangan sa kapaligiran ng site ay nangangailangan ng magkasanib na kumpirmasyon sa pagitan ng mga tagagawa, supplier at end customer bago maglagay ng order. Bilang halimbawa, ang mga pag-install sa mga altitude na lampas sa 2000 m ay maaaring mangailangan ng binagong mga setting ng presyon ng gas upang mabawasan ang mga panloob na panganib sa overvoltage sa loob ng tangke.
Mga Substation sa Underground Ang mga pasilidad ng kuryente sa ilalim ng lupa ay karaniwang nalilimitahan ng limitadong lugar na magagamit at mahigpit na mga limitasyon sa bentilasyon. Ang compact sealed GIS na disenyo ay tumutulong sa mga designer na i-maximize ang paggamit ng restricted space habang pinapahina ang masamang impluwensya sa kapaligiran, na ginagawang perpekto ang produkto para sa pagsasama sa mga compact na substation at pangalawang istasyon ng pamamahagi.
Mga Lugar na Pang-industriya at Pagmimina Ang mga lugar ng industriya at pagmimina ay nananawagan ng maaasahang medium-voltage switching at protective hardware upang magsilbi sa mga motor, transformer, papalabas na feeder at lokal na distribution grids. Pinoprotektahan ng sealed tank ang mga panloob na bahagi laban sa kontaminasyon at nagbibigay ng lahat ng kinakailangang switching, proteksyon, paghihiwalay at mga kakayahan sa pagsubaybay para sa on-site na mga power system.
Imprastraktura ng Riles at Transportasyon Ang mga depot ng riles, mga kagamitan sa paliparan at nauugnay na imprastraktura ng transportasyon ay nangangailangan ng pare-parehong supply ng kuryente sa malawak na spectrum ng load. Ang modular switchgear ay maaaring i-configure gamit ang custom na feeder at mga scheme ng proteksyon sa loob ng isang sentralisadong sistema ng pamamahagi, na tumutulong sa mga integrator sa pagbuo ng mga compact medium-voltage power solution para sa mga proyekto sa transportasyon.
Mga Network ng Pamamahagi sa Lunsod Ang magagamit na lupa ay karaniwang kakaunti sa mga sentro ng lungsod at mga kapitbahayan ng tirahan. Ang mga compact na gas-insulated switchgear ay maaaring i-deploy sa loob ng mga substation at distribution hub kung saan ang tradisyonal na air-insulated switchgear ay mangangailangan ng mas malaking espasyo sa pag-install. Ang saradong istraktura ng tangke nito ay nakakabawas din ng ambient interference na kumikilos sa pangunahing circuit.
Coastal at Highland Sites Ang mga karaniwang kagamitang elektrikal ay madaling kapitan ng mataas na kahalumigmigan, kontaminasyon ng asin, mga epekto sa altitude at matalim na pagbabagu-bago ng temperatura. Binabawasan ng nakapaloob na pangunahing circuit ng USRM6 ang direktang pagkakalantad sa mga malupit na kondisyong ito. Maaaring suriin ng mga team ng proyekto ang mga parameter ng operating na partikular sa site sa yugto ng pagpili upang kumpirmahin ang pinakaangkop na configuration at mga setting ng pagtatrabaho.
Habang kumukuha ng 24kV at 33kV SF₆ GIS, dapat suriin ng mga mamimili ang buong pamamaraan ng kuryente sa halip na gumawa ng mga desisyon sa pagbili batay lamang sa na-rate na boltahe. Kailangang saklawin ng teknikal na pagtatasa ang mga antas ng rate ng boltahe, mga kinakailangan sa insulation, mga opsyon sa circuit breaker o load switch, dami ng feeder, pagsasaayos ng busbar, mga earthing scheme, mga function ng proteksyon at pagsukat, altitude ng pag-install, temperatura, halumigmig, grado ng polusyon, mga interface ng komunikasyon, at pagsunod sa naaangkop na mga pamantayan ng IEC at GB.
Ang koponan ng engineering ng Usune ay nakikipagtulungan sa mga inhinyero ng proyekto at mga integrator ng system upang tukuyin ang isang iniangkop na configuration ng USRM6 batay sa mga single-line na diagram at aktwal na mga kundisyon sa pagpapatakbo ng site.
Mahigpit na Pagtitiyak sa Kalidad Ang Usune ay nagpapanatili ng pormal na mga daloy ng trabaho sa pagtiyak ng kalidad na sumasaklaw sa pagmamanupaktura, pagsubok sa pagtanggap ng pabrika at pagpapadala ng produkto. Pinatitibay ng mga pamantayan ng ISO 9001 ang matatag na kalidad ng produksyon, habang ang mga balangkas ng ISO 14001 at ISO 45001 ay namamahala sa pangangalaga sa kapaligiran at pamamahala sa kalusugan at kaligtasan sa trabaho.
Pinasadyang Modular Configurations Ang Usune ay nag-aalok ng mga flexible na kumbinasyon ng module na inangkop sa iba't ibang mga function ng circuit at mga kinakailangan sa pamamahagi. Ang serbisyong ito ay nababagay sa mga EPC firm, electrical system integrator, distributor at procurement team na nangangailangan ng switchgear na i-customize ayon sa mga itinalagang electrical drawings.
Ang disenyo ng produkto na kinikilala sa buong mundo ay sumusunod sa parehong mga internasyonal na pamantayan ng IEC at mga detalye ng Chinese GB, at maaaring magbigay ng certification ng CE. Sinusuportahan ng kaayusan na ito ang mga customer na nagta-target ng magkakaibang mga merkado sa ibang bansa. Maaaring ma-verify ang mga naaangkop na pamantayan at panuntunan sa sertipikasyon laban sa mga patutunguhang code ng bansa at mga teknikal na detalye ng proyekto.
Specialized Engineering Support Para sa mga proyekto ng GIS, ang pag-lock sa tamang configuration bago magsimula ang produksyon ay kritikal. Ang mga customer ay maaaring magbahagi ng mga single-line na drawing, mga kinakailangan sa rate ng boltahe, mga iskedyul ng feeder, data ng altitude at mga detalye ng kapaligiran para sa teknikal na konsultasyon sa koponan ng engineering ng Usune.
| Hindi. | Mga bagay | Yunit | Load break switch unit | yunit ng kumbinasyon | Unit ng circuit breaker | |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 | |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 | |
| 4 | Na-rate na antas ng pagkakabukod | 1min Ang dalas ay nakatiis sa presyon | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Ang salpok ng pag-iilaw ay nakatiis sa boltahe | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Na-rate ang maikling circuit na makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated peak makatiis sa kasalukuyang | kA | 63 | —— | 63 | |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 | |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 | |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— | |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— | |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 | |
| 12 | Buhay na mekanikal | load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Isolation/ground switch | 5000 | 5000 | 5000 | |||
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated charging pressure (20℃ gauge pressure) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degree ng proteksyon ng IP | Gabinete | IP4X | IP4X | IP4X | |
| Tangke ng gas | IP67 | IP67 | IP67 | |||
Sa panahon ng Cas-space rocket launch project, ang serye ng USRM6 ay dinala upang pangasiwaan ang medium-voltage power distribution sa buong launch facility, na sumasaklaw sa kritikal na imprastraktura nito at sa mga electrical load na nakatali dito. Ang switchgear ng pamamahagi sa isang lugar ng paglulunsad ay inaasahang mananatiling maaasahan ang paglipat, proteksyon, pag-iisa at pagsubaybay para sa mahahalagang kagamitan pati na rin ang mga pantulong na pag-install — at mapanatili ang matatag na pagganap kahit na sa loob ng medyo nakakulong na kapaligirang elektrikal. Dahil ang pangunahing circuit ay nasa loob ng isang SF6-enclosed insulated structure, ang serye ng USRM6 ay higit na pinoprotektahan ito mula sa mga panlabas na kondisyon sa kapaligiran, isang katangian na pinakamahalaga para sa espesyal na imprastraktura na tumatakbo sa ilalim ng mahigpit na mga kinakailangan.
Ang modular na pagsasaayos ng switchgear ay nagbigay din sa pag-aayos ng sapat na latitude upang tumugma sa arkitektura ng pamamahagi ng proyekto. Maaaring tipunin ang mga functional unit alinsunod sa disenyo ng power network, at ang napapalawak na pangunahing bus ay lumikha ng karagdagang headroom para sa configuration ng network at pagpaplano ng system sa hinaharap. Sa kabuuan, ito ay ang timpla ng compact na istraktura, nakapaloob na insulation at modular na disenyo na ginawa ang serye ng USRM6 na isang angkop na medium-voltage distribution solution para sa Cas-space rocket launch project — isa na tumugon sa pangangailangan ng pasilidad para sa maaasahan ngunit mahusay sa espasyo na elektrikal na imprastraktura.
Ang serye ng USRM6 ay idinisenyo na may reference sa naaangkop na high-voltage switchgear at mga pamantayan ng control equipment, kabilang ang GB 3804-2004 para sa 3.6kV–40.5kV high-voltage AC load break switch, GB 1984-2014 para sa high-voltage AC mga circuit breaker, GB 16926-2009 para sa HV AC load break switch-fuse na kumbinasyon, GB 1985-2014 para sa HV AC isolation switch at ground switch, at GB 3906-2006 para sa 3.6kV–40.5kV AC metal-enclosed switchgear at controlgear.
Tinutukoy din nito ang GB/T 11022-2011 para sa mga karaniwang teknikal na kinakailangan para sa HV switchgear at controlgear, GB 4208-2008 para sa proteksyon ng enclosure, GB/T 5582-1993 para sa antas ng polusyon ng panlabas na pagkakabukod, DL/T 404-2007 para sa 3.6kV–40.5kV AC metal-enclosed switchgear at controlgear, GB/T 13384-2008 para sa mga produktong mekanikal at elektrikal, GB 191-2008 para sa packaging at mga marka ng transportasyon, at GB 311.1-2012 para sa insulation coordination sa high-voltage transmission at mga kagamitan sa pamamahagi.
Kasama sa balangkas ng kalidad at pagsunod ng Usune ang ISO 9001 Quality Management System, ISO 14001 Environmental Management System, ISO 45001 Occupational Health and Safety Management System, IEC at GB standard compliance, at Sertipikasyon ng CE. Ang sertipikasyong partikular sa proyekto at mga naaangkop na pamantayan ay dapat kumpirmahin ayon sa patutunguhang merkado at teknikal na detalye.
Ang pangunahing bentahe ay ang nakapaloob na pagtatayo ng mga energized electrical component sa loob ng isang insulating gas kapaligiran. Ito ay nagbibigay-daan sa isang compact na istraktura at binabawasan ang direktang pagkakalantad ng pangunahing circuit sa panlabas mga kondisyon sa kapaligiran.
Ang serye ng USRM6 ay idinisenyo para sa mga medium-voltage na application kabilang ang 24kV at 33kV na mga configuration. Ang eksaktong na-rate boltahe, antas ng pagkakabukod, at pagsasaayos ay dapat kumpirmahin ayon sa detalye ng proyekto.
Oo. Ang tinukoy na altitude ng serbisyo ay hanggang 4000 m. Para sa mga pag-install na higit sa 1000 m, dapat ipaalam ng mga customer si Usune sa maaga upang masuri ang naaangkop na presyon ng pagsingil ng gas. Ang mga espesyal na kinakailangan sa itaas 2000 m ay dapat nakumpirma sa panahon ng teknikal na disenyo.
Gumagamit ang serye ng USRM6 ng isang modular na konsepto ng pagsasaayos. I-load ang mga unit ng switch, kumbinasyon ng mga yunit, circuit breaker mga yunit, at napapalawak na pangunahing kaayusan ng bus ay maaaring mapili ayon sa kinakailangang electrical scheme.
Kasama sa mga karaniwang aplikasyon ang mga pangalawang transpormer na substation, mga pasilidad sa industriya at pagmimina, mga riles, paliparan, urban distribution network, residential areas, underground facility, at mga lokasyong medyo hinihingi mga kondisyon sa kapaligiran.
Para sa isang tumpak na panipi, ang mga mamimili ay dapat magbigay ng na-rate na boltahe, single-line diagram, bilang ng mga feeder, na kinakailangan switching function, circuit breaker o load break switch na kinakailangan, configuration ng bus, altitude ng pag-install, mga kondisyon sa kapaligiran, mga kinakailangan sa proteksyon, at patutunguhang merkado.
Para sa mga proyekto ng pamamahagi ng medium-voltage na nangangailangan ng mga compact na sukat, kakayahang umangkop sa kapaligiran, modular pagsasaayos, at pinababang mga kinakailangan sa pagpapanatili, ang serye ng USRM6 ay nagbibigay ng praktikal na gas-insulated switchgear solusyon.
Pinagsasama ng serye ng USRM6 mula sa Usune ang nakapaloob na SF6 insulation, modular functional units, napapalawak na configuration ng bus, at switching, proteksyon, pagsukat, at mga function ng pagsubaybay. Sinusuportahan ng ISO 9001, ISO 14001, ISO 45001, IEC at mga pamantayan ng GB, at sertipikasyon ng CE, ang Usune ay nagbibigay ng solusyon na nakatuon sa proyekto para sa mga customer na sinusuri ang 24kv 33kv Sf6 Gis Gas Insulated Switchgear para sa industriya, imprastraktura, urban, at espesyal na pamamahagi ng kuryente mga aplikasyon.
