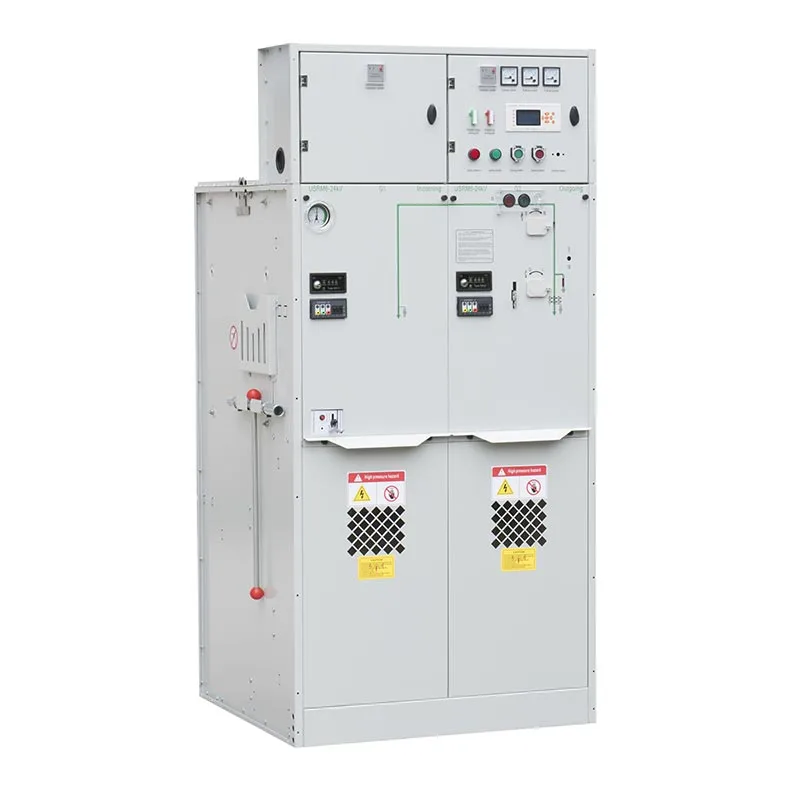

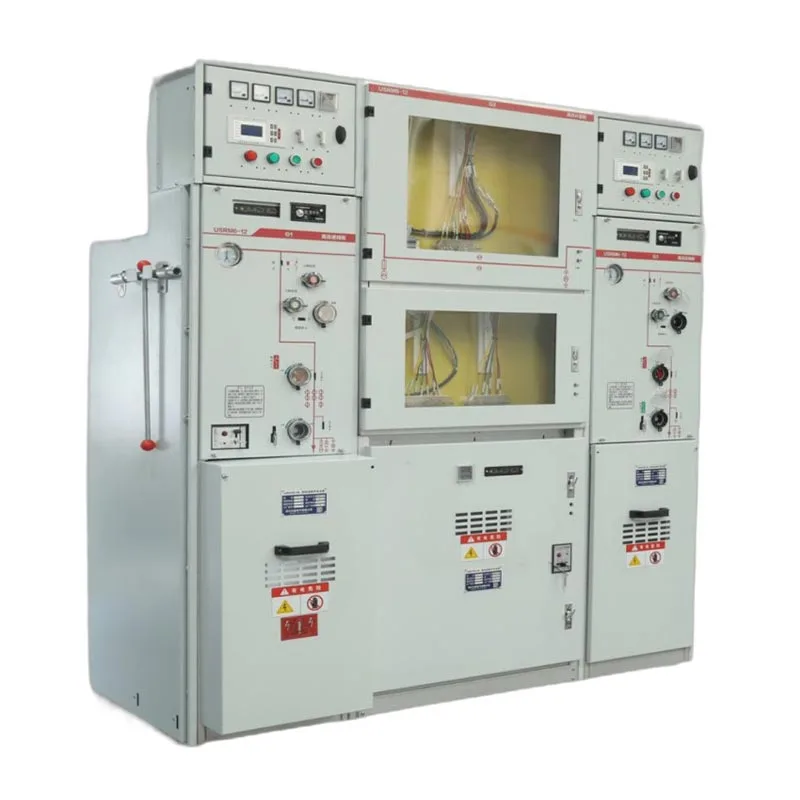

Para sa mga bumibili ng 22kV SF6 GIS RMU Ring Main Unit Switchgear, ang mga pangunahing pagsasaalang-alang ay hindi lamang sa paglipat ng pagganap, ngunit gayundin kung gaano kabilis mahahanap ang mga pagkakamali, gaano kaligtas na maa-access ng mga operator ang kagamitan, at kung gaano kalaki ang pagpapanatili kinakailangan sa buong buhay ng serbisyo nito. Tinutugunan ng Usune ang mga kinakailangang ito sa pamamagitan ng high-voltage na live indication, fault indicator, proteksyon ng microcomputer at isang pressure-sealed na gas system.
Ang RMU ay maaaring nilagyan ng mga fault indicator para sa phase-to-phase at phase-to-ground fault. Kapag nagkaroon ng pagkakamali, ang indicator ay nagbibigay ng alarma upang matulungan ang mga operating personnel na matukoy ang apektadong seksyon at hanapin ang fault point mas mahusay.
Para sa mga network ng pamamahagi na konektado sa isang sentro ng pagsubaybay, ang impormasyon ng pagkakamali ay maaari ding ipadala sa monitoring server, na nagpapahintulot sa control room na kilalanin ang fault area at partikular na posisyon nang hindi umaasa ganap sa manu-manong inspeksyon.
Ang high-voltage na live indication device ay nagbibigay ng visual na paalala para sa pagsuri kung ang pangunahing circuit ay pinasigla. Sinusuportahan din nito ang phase verification upang matulungan ang mga operator na kumpirmahin ang electrical status bago ang operasyon.
Maaaring pigilan ng electrical interlocking connection at nauugnay na magnetic lock ang pinto ng cable compartment binuksan habang ang papasok na cable ay nananatiling may lakas, na nagbibigay ng karagdagang layer ng proteksyon sa panahon ng pagpapanatili.
Pinapalitan ng opsyonal na microcomputer protection, measurement at control device ang tradisyonal na electromagnetic relay proteksyon sa digital monitoring technology. Maaari itong magamit para sa mga linya, mga transformer ng pamamahagi at iba pang pangunahing kagamitan.
Ang sistema ay maaaring isama ang kasalukuyang at boltahe proteksyon, pagsukat, alarma at kontrol function, pagsuporta matalinong pamamahala ng kapangyarihan at komunikasyon sa network ng pagsubaybay ng customer.

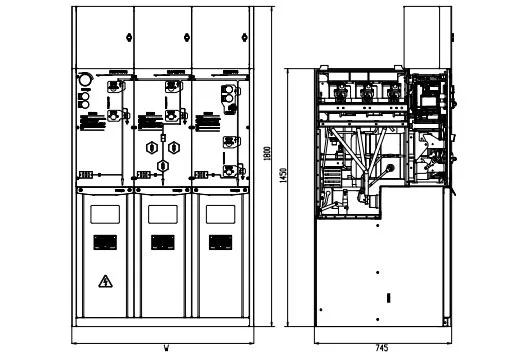

| Hindi. | Mga bagay | Yunit | I-load ang switch unit | yunit ng kumbinasyon | Yunit ng circuit breaker |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 |
| 4 | Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Inter phase, lupa | kV | 42/65 | 42/65 | 42/65 |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay makatiis sa boltahe-nagbubukod na distansya | kV | 48/79 | 48/79 | 48/79 | |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Pagkontrol at auxiliary circuit | kV | 2/2 | 2/2 | 2/2 | |
| Na-rate na antas ng pagkakabukod‑Lighting impulse ay lumalaban sa boltahe‑Inter phase, ground | kV | 75/125 | 75/125 | 75/125 | |
| Na-rate na antas ng pagkakabukod‑Ang lighting impulse ay nakatiis sa boltahe-nagbubukod na distansya | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ang na-rate na maikling circuit ay makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 63 | —— | 63 |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 |
| 12 | Mechanical life-load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Mechanical life‑Isolation/ground switch | Mga oras | 5000 | 5000 | 5000 | |
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated charging pressure（20℃ gauge pressure） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 |
| 16 | Degree sa proteksyon ng IP-Cabinet | IP4X | IP4X | IP4X | |
| Degree ng proteksyon ng IP‑Gas tank | IP67 | IP67 | IP67 |
Kapag may naganap na short circuit sa pagitan ng mga phase o sa pagitan ng isang phase at ground, ang fault indicator ay nagbibigay ng alarma indikasyon. Maaaring gamitin ng mga tauhan ng pagpapanatili ang signal upang matukoy ang apektadong feeder at paliitin ang fault lokasyon.
Para sa mga proyektong nangangailangan ng sentralisadong pagsubaybay, ang impormasyon ng pagkakamali ay maaaring ipadala sa sentro ng pagsubaybay. Ang Maaaring ipakita ng monitoring computer ang kaukulang seksyon at lokasyon ng fault, na tumutulong sa mga maintenance team na mabawasan oras ng paghahanap ng fault at pagpapanumbalik ng kapangyarihan nang mas mahusay.
Ang mga pangunahing bahagi ng kabinet ng SF6 ay idinisenyo bilang isang selyadong sistema at sa pangkalahatan ay hindi nangangailangan ng karaniwang gawain pagpapanatili sa panahon ng tinukoy na buhay ng serbisyo sa ilalim ng normal na mga kondisyon ng pagpapatakbo.
Ang tangke ng gas ay ginawa mula sa hindi kinakalawang na asero, na nagbibigay ng pangmatagalang paglaban sa kaagnasan. Ang mekanikal Ang mga operating component ay nakaposisyon sa labas ng tangke ng gas, na gumagawa ng inspeksyon, operasyon at pagpapalit ng bahagi mas maginhawa kapag kinakailangan ang serbisyo.
Para sa mga instalasyong nalantad sa matinding alikabok, buhangin o polusyon, pana-panahong inspeksyon ng mga mekanikal na umiikot na bahagi at inirerekomenda ang mga kondisyon ng pagpapadulas.
Gumagamit ang serye ng USRM6 ng pressure-sealed na gas system at hindi nangangailangan ng espesyal na inspeksyon ng gas sa ilalim ng normal mga kondisyon ng pagpapatakbo.
Bago ang operasyon, dapat suriin ang pressure gauge. Sa ilalim ng normal na mga kondisyon, ang tagapagpahiwatig ng presyon ay dapat manatili sa loob ng green operating area. Ang reference pressure ay 0.14 MPa, na ang gas pressure ay pinananatili sa itaas 0.135 MPa sa 20°C sa ilalim ng tinukoy na mga kondisyon ng sealing.
Ang inaasahang taunang gas leakage rate ay mas mababa sa 0.1%, na sumusuporta sa pangmatagalang pagganap ng gas sealing.
Ang 22kv Sf6 Gis Rmu Ring Main Unit Switchgear ay binuo na may sanggunian sa mga kinakailangan ng IEC 298, na may isang dinisenyo buhay ng serbisyo ng higit sa 30 taon sa ilalim ng normal na mga kondisyon ng operating.
Ang disenyo ng airtight switch ay nakakatulong na mapanatili ang gas sealing sa buong inaasahang panahon ng serbisyo, na binabawasan ang pangangailangan para sa madalas na pagpapanatili na may kaugnayan sa gas at pagtulong sa mga customer na kontrolin ang mga pangmatagalang gastos sa pagpapatakbo.
| Pangunahing Pagsasaalang-alang | Usune 22kV SF6 GIS RMU | Karaniwang RMU |
| Pagkakabukod | SF6 gas insulated | Depende sa disenyo ng kagamitan |
| Pag-detect ng Fault | Opsyonal na lokal at malayong indikasyon ng kasalanan | Kadalasan ay higit na umaasa sa manu-manong inspeksyon |
| Pagsubaybay | Available ang digital na proteksyon at komunikasyon | Maaaring mangailangan ng hiwalay na kagamitan sa pagsubaybay |
| Kaligtasan | Live indication at electrical/magnetic interlocking | Depende sa configuration |
| Pagpapanatili | Selyadong pangunahing sistema na may mababang mga kinakailangan sa pagpapanatili | Iba-iba ang mga kinakailangan sa pagpapanatili |
| Tangke ng Gas | Hindi kinakalawang na asero na selyadong tangke | Depende sa construction |
| Buhay ng Serbisyo | Idinisenyo para sa higit sa 30 taon sa ilalim ng normal na mga kondisyon | Depende sa disenyo at pagpapanatili ng produkto |
Ang Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear ay angkop para sa mga industriyal na distribution network kung saan marami kailangan ng mga feeder ng maaasahang paglipat at mabilis na lokasyon ng pagkakamali. Makakatulong ang mga fault indicator at digital protection device mas mahusay na natukoy ng mga maintenance team ang mga abnormal na seksyon.
Maaaring i-configure ang RMU na may proteksyon sa microcomputer at mga function ng pagsukat para sa mga transformer ng pamamahagi, pagbibigay ng kasalukuyang at pagsubaybay sa boltahe, alarma at mga function ng proteksyon sa loob ng medium-voltage na network.
Para sa mga customer na bumubuo ng mga intelligent na sistema ng pamamahagi ng kuryente, maaaring ikonekta ng RMU ang proteksyon, pagsukat, kasalanan indikasyon at mga function ng komunikasyon sa isang sentral na sistema ng pagsubaybay, na sumusuporta sa malayuang pagkilala sa pagkakamali at mas mahusay na pamamahala ng network.
Ginamit ng isang customer ang Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear para sa isang pang-industriya na network ng ring na may maramihang papasok at papalabas na mga feeder. Sa panahon ng pag-commissioning, ang customer ay nakatuon sa kung ang mga operator ay maaaring mabilis tukuyin ang apektadong feeder kapag nagkaroon ng phase-to-phase o phase-to-ground fault. Ang pinagsamang tagapagpahiwatig ng kasalanan nagbigay ng lokal na impormasyon ng alarma, na tumutulong sa mga tauhan ng pagpapanatili na paliitin ang seksyon ng fault bago isagawa on-site na inspeksyon.
Para sa isang application ng pamamahagi ng transpormer, pinili ng customer ang RMU na may proteksyon sa microcomputer at aparatong pangkontrol. Ang sistema ay nagbigay ng digital na kasalukuyang at pagsubaybay sa boltahe kasama ng proteksyon at alarma mga function. Nakita ng customer na mas maginhawa ang configuration na ito para sa pagsubaybay sa mga kondisyon ng pagpapatakbo ng transpormer kaysa umasa lamang sa conventional relay protection.
Ang isang customer na nangangailangan ng sentralisadong pagsubaybay sa pamamahagi ay nagkonekta sa indikasyon ng kasalanan ng RMU at digital na proteksyon function sa monitoring center. Kapag nagkaroon ng fault signal, maaaring matukoy ng monitoring screen ang kaukulang fault section, na nagpapahintulot sa operating team na matukoy kung saan kinakailangan ang field inspection at pagbutihin ang kahusayan sa pag-troubleshoot.
Para sa mga customer na nagpapatakbo ng RMU sa ilalim ng normal na mga kondisyon ng serbisyo, binabawasan ng selyadong SF6 gas tank ang pangangailangan para sa regular na panloob na pagpapanatili. Pinahahalagahan din ng mga customer ang mga panlabas na mekanikal na bahagi ng pagpapatakbo dahil maaari silang maging siniyasat o pinapalitan nang mas maginhawa kapag kinakailangan ang pagpapanatili.
Zhejiang Usune Electric Co.,Ltd. ay nagtatag ng mga sistema ng pamamahala ayon sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System at ISO 45001 Occupational Health and Safety Management System.

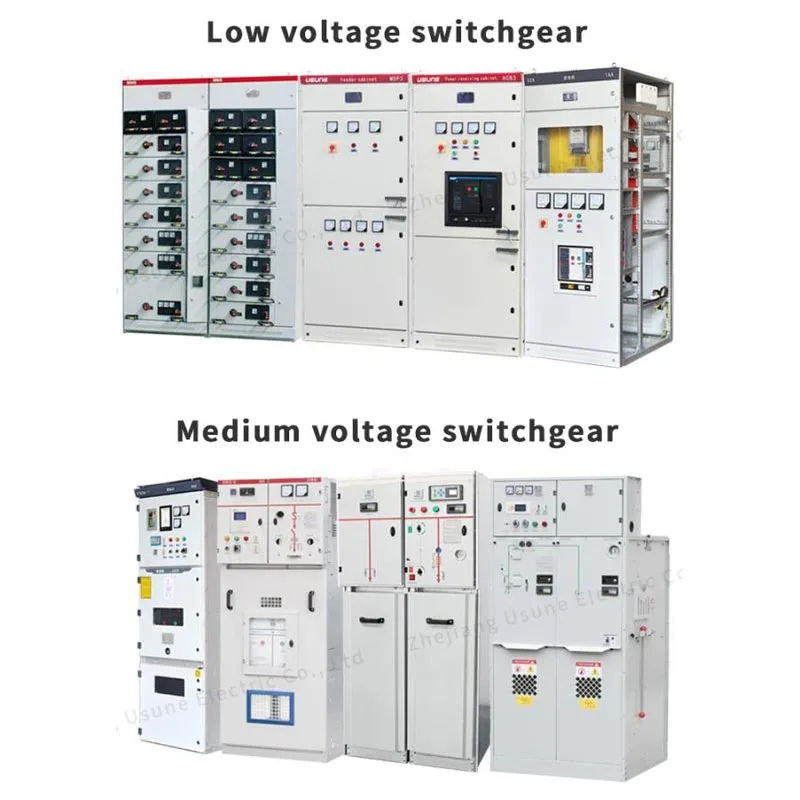

Upang matugunan ang iba't ibang pangangailangan sa internasyonal na merkado, ang mga produkto ng Usune na medium-voltage switchgear ay sumailalim sa kaugnay IEC at GB standard type tests, na may mga naaangkop na produkto na kumukuha ng CE certification. Ang mga sistemang ito ay sumusuporta sa pare-pareho kalidad ng pagmamanupaktura, pagsubok ng produkto at teknikal na pagsunod para sa mga proyekto ng pamamahagi ng medium-voltage na kapangyarihan.
Oo. Ang RMU ay maaaring nilagyan ng mga fault indicator na may kakayahang makita ang phase-to-phase at phase-to-ground faults at pagbibigay ng mga lokal na indikasyon ng alarma.
Oo. Kapag nilagyan ng kaukulang sistema ng komunikasyon at pagsubaybay, maaaring maipadala ang impormasyon ng pagkakamali sa isang monitoring center, kung saan maaaring ipakita ang apektadong seksyon at posisyon ng fault.
Sa ilalim ng normal na mga kondisyon ng operating, ang pressure-sealed system ay hindi nangangailangan ng espesyal na regular na inspeksyon ng gas. Ang ang pressure gauge ay dapat suriin bago ang operasyon at dapat manatili sa loob ng berdeng lugar sa ilalim ng normal na mga kondisyon.
Ang serye ng USRM6 ay idinisenyo para sa buhay ng serbisyo na higit sa 30 taon sa ilalim ng normal na mga kondisyon ng pagpapatakbo, na may isang inaasahang taunang rate ng pagtagas ng gas na mas mababa sa 0.1%.
Pinagsasama ng Usune ang SF6 sealed insulation, fault indication, live-part indication, safety interlocking, digital proteksyon at operasyong mababa ang pagpapanatili sa isang medium-voltage na RMU na solusyon, na ginagawa itong angkop para sa modernong singsing network at intelligent distribution applications.
