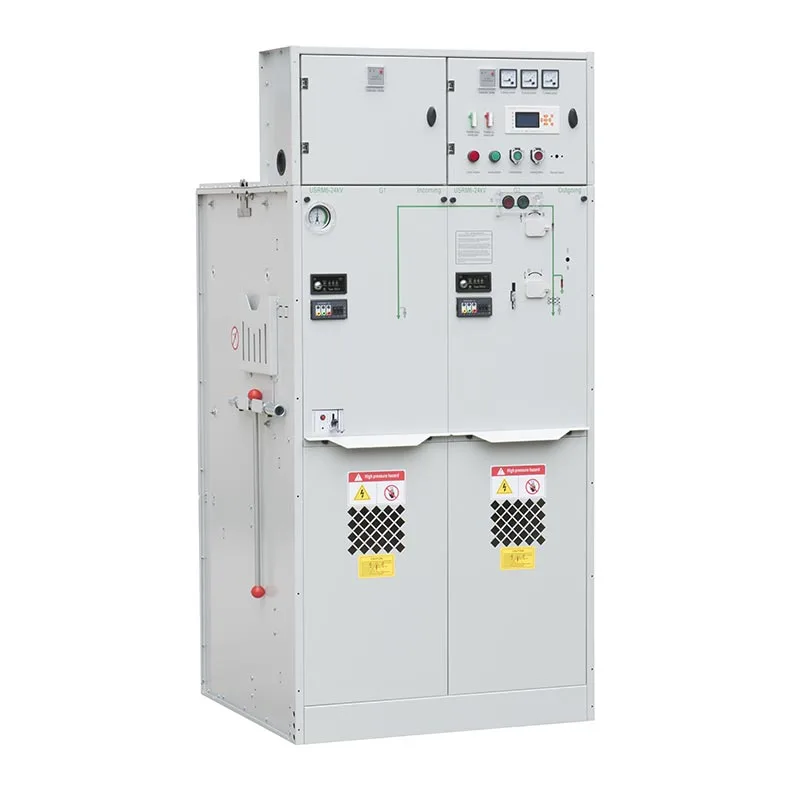

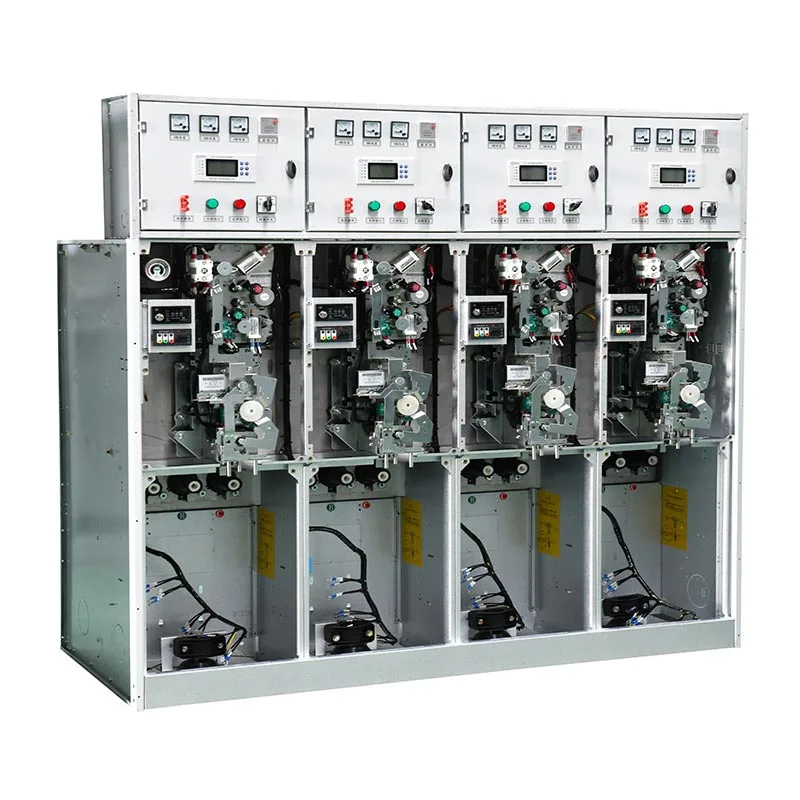

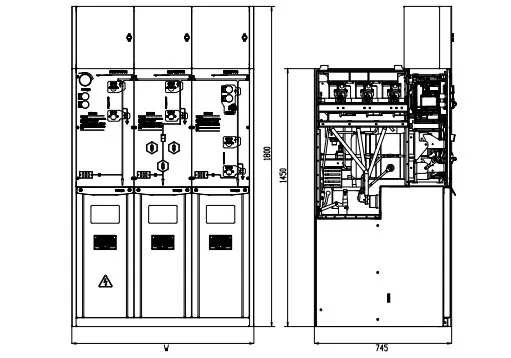

Na may ganap na insulated at nakapaloob na pangunahing circuit, IP67 stainless steel gas tank, napapalawak na busbar system at maaasahang mekanismo ng pagpapatakbo, ang Usune 630A Gas Insulated Switchgear ay angkop para sa mga pang-industriyang halaman, transpormer substation, ring main network, komersyal na pasilidad at mga proyektong pang-imprastraktura kung saan ang compact installation, kaligtasan at ang pangmatagalang pagiging maaasahan ay mahalaga.
Ang iba't ibang mga proyekto sa pamamahagi ng kuryente ay nangangailangan ng iba't ibang switching, proteksyon at mga function ng pagsukat. Ang USRM6 pinapayagan ng serye ang mga module ng C, F, V, M at PT na pagsamahin ayon sa aktwal na disenyo ng network. Hanggang anim na pamantayan ang mga functional unit ay maaaring isama sa isang SF6 insulation gas tank, habang ang mga napapalawak na unit ay maaaring konektado sa pamamagitan ng ganap na insulated at nakapaloob na mga konektor ng busbar.
Ang 630A configuration ay idinisenyo para sa medium-voltage distribution system na nangangailangan ng mas mataas na current-carrying kakayahan. Maaari itong i-configure para sa mga papasok at papalabas na feeder, mga koneksyon sa transpormer, mga network ng singsing at iba pa mga kaayusan sa pamamahagi ayon sa sistema ng kuryente ng customer.
Ang pangunahing busbar at pangunahing switching na bahagi ay nakapaloob sa loob ng isang hindi kinakalawang na asero na welded gas tank na may IP67 proteksyon. Tinutulungan ng istrukturang ito na ihiwalay ang mga panloob na bahagi ng kuryente mula sa alikabok, pagpasok ng tubig, paghalay at iba pang mga panlabas na impluwensya sa kapaligiran, na ginagawang angkop ang switchgear para sa hinihingi na mga kapaligiran sa pag-install.
Ang pangunahing circuit ay nakapaloob sa loob ng tangke ng gas at konektado sa mga panlabas na circuit sa pamamagitan ng insulated bushings at ganap na insulated separable connectors, binabawasan ang direktang pagkakalantad sa energized na mga bahagi. Ang sistema din may kasamang pressure relief device, pressure discharge channel at mechanical interlocking system upang makatulong na mabawasan mga panganib sa pagpapatakbo at maiwasan ang mga maling pagpapatakbo ng paglipat.
Malayang binuo at idinidisenyo ni Usune ang mekanismo ng pagpapatakbo ng tagsibol para sa seryeng USRM6. Ang mekanismo ay kinokontrol sa pamamagitan ng disenyo, pagmamanupaktura at run-in na mga proseso ng pagkomisyon upang mapabuti ang mekanikal na pagkakapare-pareho, katatagan ng pagpapatakbo at pangmatagalang pagiging maaasahan.
Ang C unit ay idinisenyo para sa paglipat ng load at kontrol sa pamamahagi. Ito ay angkop para sa papasok at papalabas na tagapagpakain mga application at ring network system kung saan kinakailangan ang maaasahang load switching.
Ang F unit ay pinagsasama ang isang load break switch na may mga piyus upang magbigay ng switching at proteksyon function. Ito ay partikular na angkop para sa mga application ng transpormer feeder na nangangailangan ng compact na kagamitan sa proteksyon.
Gumagamit ang V unit ng circuit breaker para sa mga application na nangangailangan ng komprehensibong switching at mga function ng proteksyon. Ito ay angkop para sa mga feeder at distribution point kung saan mahalaga ang circuit interruption at protection coordination.
Ang M unit ay nagbibigay ng nakalaang configuration para sa mga kinakailangan sa pagsukat at pagsukat ng kuryente. Maaari itong maging isinama sa iba pang functional na mga module upang lumikha ng kumpletong sistema ng pamamahagi ng medium-voltage.
Ang PT unit ay idinisenyo para sa pagsukat ng boltahe ng busbar at mga kaugnay na kinakailangan sa pagsubaybay. Maaari itong pagsamahin sa iba pang mga module ayon sa disenyo ng electrical system.
| Hindi. | Mga bagay | Yunit | I-load ang switch unit | yunit ng kumbinasyon | Yunit ng circuit breaker |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 |
| 4 | Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Inter phase, lupa | kV | 42/65 | 42/65 | 42/65 |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay makatiis sa boltahe-nagbubukod na distansya | kV | 48/79 | 48/79 | 48/79 | |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Pagkontrol at auxiliary circuit | kV | 2/2 | 2/2 | 2/2 | |
| Na-rate na antas ng pagkakabukod‑Lighting impulse ay lumalaban sa boltahe‑Inter phase, ground | kV | 75/125 | 75/125 | 75/125 | |
| Na-rate na antas ng pagkakabukod‑Ang lighting impulse ay nakatiis sa boltahe-nagbubukod na distansya | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ang na-rate na maikling circuit ay makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 63 | —— | 63 |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 |
| 12 | Mechanical life-load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Mechanical life‑Isolation/ground switch | Mga oras | 5000 | 5000 | 5000 | |
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated charging pressure（20℃ gauge pressure） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 |
| 16 | Degree sa proteksyon ng IP-Cabinet | IP4X | IP4X | IP4X | |
| Degree ng proteksyon ng IP‑Gas tank | IP67 | IP67 | IP67 |
Ang pangunahing bentahe ng serye ng USRM6 ay ang kakayahang umangkop sa iba't ibang istruktura ng network ng pamamahagi. Mga customer maaaring gumamit ng mga C unit para sa pagpapalit ng load, mga F unit para sa proteksyon ng transpormer, mga V unit kung saan ang proteksyon ng circuit breaker ay kinakailangan, at mga yunit ng M o PT kapag kailangan ang pagsukat at pagsukat ng boltahe.
Para sa mga application ng ring main network, maaaring pagsamahin ang iba't ibang mga module upang bumuo ng isang ring main cabinet. Kapag pagpapalawak sa hinaharap ay kinakailangan, ganap na insulated at nakapaloob na mga konektor ng busbar ay nagbibigay-daan sa karagdagang mga yunit na konektado nang hindi binabago ang pangunahing switchgear platform.
Ang tangke ng gas na hindi kinakalawang na asero ay nagbibigay ng proteksyon ng IP67, na tumutulong na maiwasan ang pagpasok ng alikabok at tubig sa pangunahin kompartimento ng kagamitan. Ang nakapaloob na istraktura ay nagbibigay din ng panandaliang proteksyon laban sa pagbaha at paghalay.
Ang disenyo na ito ay mahalaga para sa mga pang-industriya na halaman, mga substation sa ilalim ng lupa at iba pang mga lokasyon kung saan ang kahalumigmigan, alikabok o ang kontaminasyon sa kapaligiran ay maaaring makaapekto sa maginoo na kagamitang elektrikal.
| Pangunahing Pagsasaalang-alang | Usune 630A Gas Insulated Switchgear | Maginoo Air-Insulated Switchgear |
| Pangunahing Circuit | Ganap na nakapaloob sa tangke ng gas | Mas exposed sa paligid |
| Proteksyon | IP67 tangke ng gas | Higit na umaasa sa mga kondisyon ng pag-install |
| Configuration | C/F/V/M/PT modular na kumbinasyon | Karaniwang nakapirming configuration ng cabinet |
| Pagpapalawak | Napapalawak na insulated busbar na koneksyon | Maaaring mangailangan ng karagdagang espasyo sa pag-install |
| Pag-install | Compact na istraktura | Sa pangkalahatan ay nangangailangan ng mas malaking clearance |
| Kakayahang umangkop sa kapaligiran | Nabawasan ang impluwensya mula sa alikabok at kahalumigmigan | Higit na umaasa sa mga kondisyon sa paligid |
| Kaligtasan | Nakalakip na pangunahing circuit at mechanical interlock | Ang proteksyon ay nakasalalay sa istraktura ng kagamitan |
Para sa mga pabrika na may maraming koneksyon sa feeder at transpormer, maaaring pagsamahin ng mga customer ang mga unit ng C, F at V ayon sa iba't ibang mga pag-andar ng circuit. Pinapasimple ng modular na istraktura ang pagsasaayos ng system habang ang nakapaloob na pangunahin sinusuportahan ng circuit ang maaasahang operasyon sa mga pang-industriyang kapaligiran.
Kung saan limitado ang espasyo sa pag-install, pinapayagan ng compact na gas-insulated na istraktura ang paglipat, proteksyon at pagsukat mga function na isasama sa isang mas maliit na footprint. Ang mga yunit ng M at PT ay maaaring idagdag kapag ang proyekto ay nangangailangan ng nakatuon mga function ng pagsukat.
Para sa mga application ng ring network, maraming functional modules ang maaaring pagsamahin upang bumuo ng isang ring main cabinet. Ang Ang napapalawak na sistema ng busbar ay nagbibigay ng karagdagang kakayahang umangkop kapag ang network ng pamamahagi ay nangangailangan ng pagpapalawak sa hinaharap.
Pinili ng isang customer sa pagmamanupaktura ang Usune 630A Gas Insulated Switchgear para sa isang medium-voltage distribution upgrade. Ang customer na nakatuon sa compact installation, maaasahang operasyon at pagpapalawak sa hinaharap. Pagkatapos ng aplikasyon, ang customer pinahahalagahan ang modular na configuration ng C/F/V/M/PT, na pinasimple ang pagsasama ng system at pinahusay na espasyo paggamit.
Para sa isang ring main distribution project, kailangan ng customer ng flexible switching at protection functions. Ang USRM6 natugunan ng serye ang kinakailangan sa pamamagitan ng napapalawak na mga kumbinasyon ng module at insulated na koneksyon sa busbar. Ang customer kinikilala ang matatag na operasyon nito, compact na disenyo at maginhawang kakayahan sa pagpapalawak ng system.
Pinili ng isang customer na tumatakbo sa isang high-humidity na kapaligiran ang Usune Gas Insulated Switchgear dahil sa IP67 nito nakapaloob na disenyo ng tangke ng gas. Pinahahalagahan ng customer ang pinahusay na proteksyon laban sa moisture, condensation at panlabas kontaminasyon, tumutulong na mabawasan ang mga kinakailangan sa pagpapanatili.
Zhejiang Usune Electric Co.,Ltd. ay nagtatag ng mga sistema ng pamamahala ayon sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System at ISO 45001 Occupational Health and Safety Management System.
Upang matugunan ang iba't ibang pangangailangan sa internasyonal na merkado, ang mga produkto ng Usune na medium-voltage switchgear ay sumailalim sa kaugnay IEC at GB standard type tests, na may mga naaangkop na produkto na kumukuha ng CE certification. Ang mga sertipikasyon at kalidad na ito Sinusuportahan ng mga sistema ng pamamahala ang pare-parehong kalidad ng pagmamanupaktura at nagbibigay ng dokumentasyon para sa mga customer sa panahon ng teknikal pagsusuri at pagkuha ng proyekto.
Zhejiang Usune Electric Co.,Ltd. pinagsasama ang modular switchgear na disenyo, ganap na nakapaloob na IP67 gas insulation, nababaluktot mga functional na pagsasaayos at pamamahala ng kalidad upang magbigay ng maaasahang mga solusyon sa pamamahagi ng medium-voltage.
Para sa mga customer na bumibili ng 630A Electrical Panel Gas Insulated Switchgear, maaaring magbigay ang Usune ng mga angkop na configuration ayon sa mga switching function, mga kinakailangan sa proteksyon, mga pangangailangan sa pagsukat, pagsasaayos ng busbar at pag-install kundisyon. Nagbibigay-daan ito sa mga customer na bumuo ng isang compact at flexible switchgear system sa paligid ng kanilang aktwal na kapangyarihan mga kinakailangan sa pamamahagi.
Ang 630A ay tumutukoy sa kasalukuyang na-rate na pagsasaayos ng switchgear. Ang aktwal na operating kasalukuyang, antas ng boltahe at electrical configuration ay dapat mapili ayon sa sistema ng pamamahagi at proyekto ng customer kinakailangan.
Sinusuportahan ng system ang C Load Break Switch Unit, F Load Break Switch + Fuse Combination Unit, V Circuit Breaker Unit, M Metering Unit at PT Busbar PT Unit. Ang mga module na ito ay maaaring pagsamahin ayon sa kinakailangang pamamahagi ng kuryente mga function.
Hanggang anim na standard na module unit ang maaaring mabuo sa loob ng isang SF6 insulation gas tank. Napapalawak din ang mga configuration magagamit sa pamamagitan ng ganap na insulated at nakapaloob na mga konektor ng busbar.
Ang tangke ng gas ay may antas ng proteksyon ng IP67, na tumutulong na protektahan ang pangunahing circuit mula sa alikabok, pagpasok ng tubig, condensation at panandaliang kondisyon ng pagbaha.
