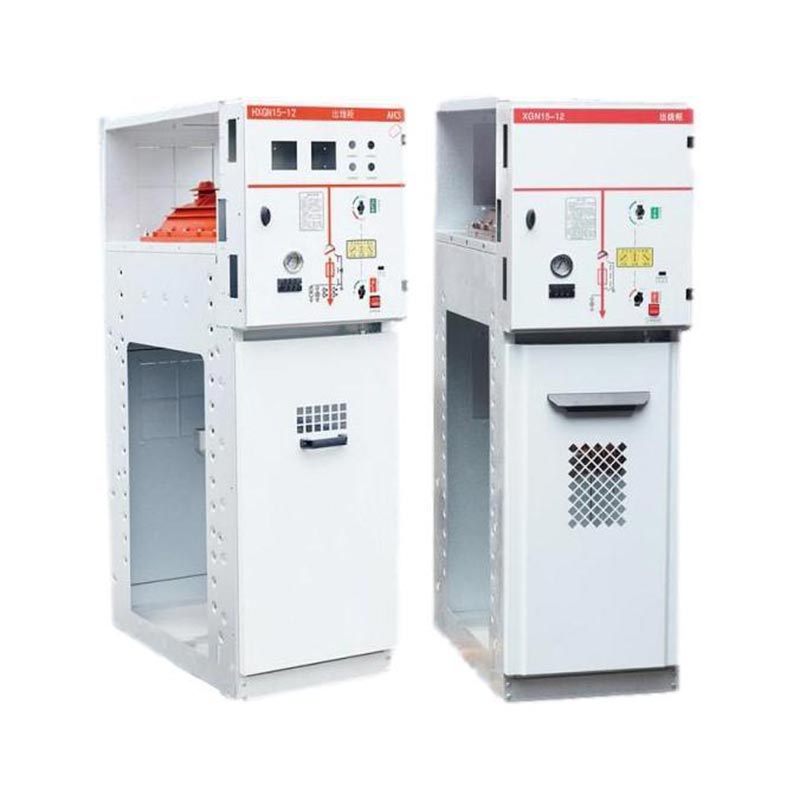

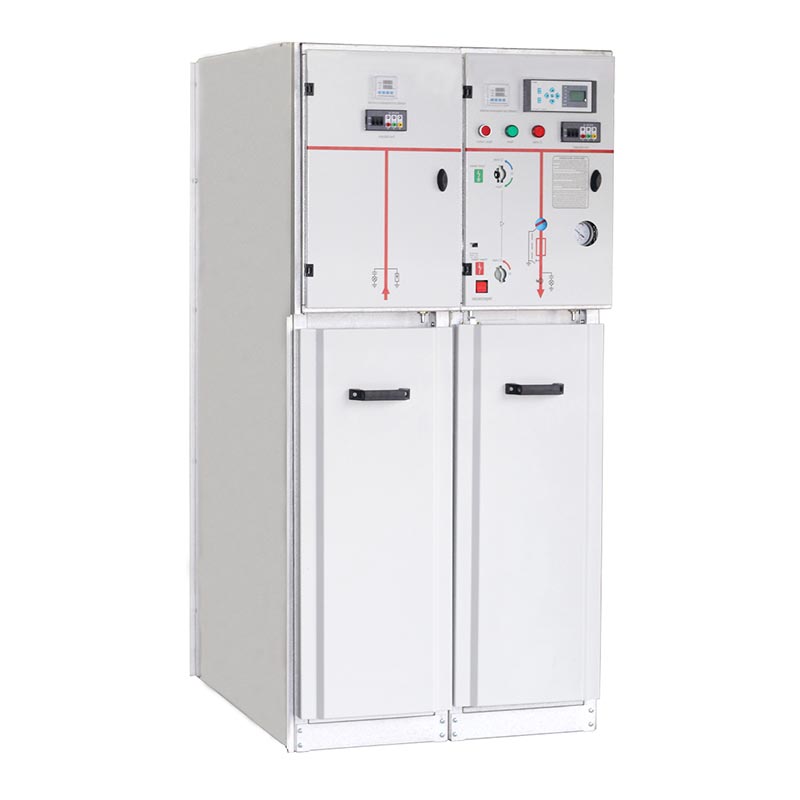

630a Sf6 Ring Main Unit

Ang USUNE 630a Sf6 Ring Main Unit ay isang high-performance na medium-voltage power distribution equipment na independyente. binuo at ginawa ng Zhejiang Yousi Electric Co., Ltd. (isang propesyonal na tagagawa na nagsasama ng R&D, produksyon, at pagbebenta ng mga kagamitang elektrikal). Nagtatampok ang produktong ito ng isang box-type fixed metal enclosed structure, gamit SF6 gas bilang insulation at arc-extinguishing medium. Nilagyan ng SF6 gas-insulated switch fuse, ito ay pangunahing ginagamit sa mga pangalawang network ng pamamahagi na may pinakamataas na rate ng boltahe na 36kV at isang rated na kasalukuyang ng 630A, perpektong madaling ibagay sa mga kinakailangan sa power supply ng AC 50/60Hz power system.

Bilang isang nangungunang supplier sa industriya ng mga de-koryenteng kagamitan ng China, ang USUNE ay sumusunod sa isang mataas na kalidad na pilosopiya ng produksyon. Ang pangunahing yunit ng singsing na 630A SF6 na ito ay ginawa sa standardized na pabrika ng kumpanya, kung saan ang mahigpit na kontrol sa kalidad ay ipinatupad sa buong proseso mula sa mga bahagi hanggang sa tapos na produkto, tinitiyak ang pagiging maaasahan ng produkto at pagkakapare-pareho.

Mga Pangunahing Tampok ng Produkto

1. Compact at Magaang Disenyo

Ang 630a SF6 Ring Main Unit ay gumagamit ng isang compact na istraktura at magaan na disenyo, na epektibong nakakatipid ng espasyo sa pag-install at pagbabawas ng mga gastos sa transportasyon at pag-install. Ang epoxy resin shell ay nagbibigay ng masikip na selyo, na ginagawa itong angkop para sa mga sitwasyong limitado sa espasyo tulad ng maliliit na silid ng makina at mga gawang substation, pagpapahusay sa on-site flexibility ng aplikasyon.

2. Napakahusay na Insulation at Arc-Suppressing Performance

Ang nakapaloob na pambalot ay puno ng SF6 gas, na nagbibigay ng mahusay na pagkakabukod at pagganap ng arc-suppressing. Ito ay lubos na lumalaban sa kahalumigmigan at polusyon, na nagbibigay-daan para sa matatag na operasyon sa malupit na kapaligiran at malapit-maintenance-free na operasyon, makabuluhang binabawasan ang kasunod na mga gastos sa pagpapanatili.

3. Simpleng Operasyon at Madaling Pag-install

Ang 630a SF6 Ring Main Unit ay nagtatampok ng isang front-end na disenyo ng koneksyon sa cable, na ang lahat ng mga control function ay nakasentro sa ang front panel, pinapasimple ang proseso ng operasyon at pinapadali ang operasyon at pag-debug. Ang magaan nito at Ang compact na disenyo ay ginagawang mas mahusay ang pag-install, na nagbibigay-daan para sa mabilis na pag-deploy pagkatapos ng pag-install.

4. Masaganang Kagamitan

Ang iba't ibang mga accessory tulad ng mga relay, transformer, at surge arrester ay maaaring magamit upang matugunan ang iba't ibang mga kinakailangan sa pagganap ng iba't ibang mga sitwasyon sa pamamahagi ng kuryente, pagpapahusay ng kakayahang umangkop at pagiging praktikal ng produkto.

Mga Naaangkop na Sitwasyon

Ang USUNE 630a SF6 Ring Main Unit ay malawakang ginagamit sa mga pang-industriya at civil cable ring network at mga power supply terminal. Ito ay partikular na angkop para sa maliliit na pangalawang substation, switching station, urban residential power distribution, pang-industriya at pagmimina, shopping mall, paliparan, subway, wind power generation, ospital, stadium, mga riles, at iba pang mga lokasyon, na nagbibigay ng maaasahang supply ng kuryente para sa iba't ibang mga sitwasyon.

Mga Kundisyon sa Pagpapatakbo

Upang matiyak ang matatag at ligtas na operasyon, ang pangunahing yunit ng singsing na ito ay may mahigpit na mga kinakailangan sa kapaligiran, tulad ng sumusunod:

- Altitude: ≤1000mm
- Temperatura sa paligid: -35℃～45℃
- Relative Humidity: Araw-araw na average na hindi hihigit sa 95%; buwanang average na hindi hihigit sa 90%
- Seismic Resistance: Seismic intensity na hindi hihigit sa 8 degrees
- Mga Kinakailangang Pangkapaligiran: Mga lokasyong walang matinding vibration, epekto, sunog, kemikal na kaagnasan, at mga panganib sa pagsabog.

Mga Teknikal na Parameter

Istruktura at pagsasaayos ng switchgear

Mekanismo ng pagpapatakbo

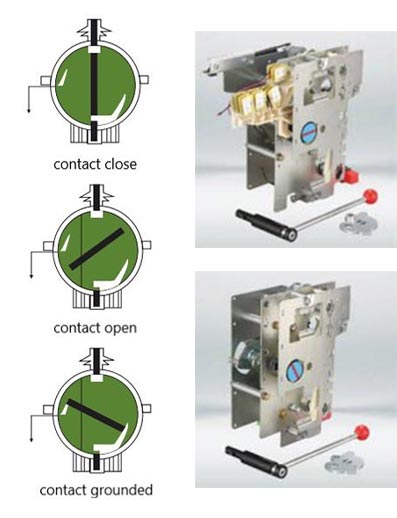

(1) Double-function na single-spring operating mechanism: uri K

Ang switching function ay independyenteng pinapatakbo gamit ang isang pingga o motor.
Ang ground switch function ay nakapag-iisa na nagbubukas at nagsasara gamit ang isang operating lever, at ang operating energy ay na ibinigay ng isang compression spring, na inilabas upang isara o idiskonekta ang contact.

(2) Double function na double spring operating mechanism: Uri A

Ang switching function ay independyenteng pinapatakbo ng isang lever o motor, at ang operating energy ay ibinibigay ng a compression spring, na inilabas upang isara ang contact. Independiyenteng pagbubukas at pagsasara ng operasyon na may pindutan (0) o tripping unit o shunt tripping device.
Ang ground switch ay gumagana nang nakapag-iisa gamit ang isang operating lever at ang operating energy ay ibinibigay ng a compression spring, na inilabas upang isara o idiskonekta ang contact.

(3) Mga opsyonal na bahagi

Isang electric operation: AC 220V 110V; DC 220v 110v
Pantulong na switch
Isang shunt trip coil (Type A mechanism): AC 220V 110V; DC 220v 110v
Ang fuse ay nagsasama ng auxiliary indicator switch
Tagapagpahiwatig ng kasalanan sa lupa

Lumipat at mag-fuse ng proteksyon na mga cubicle

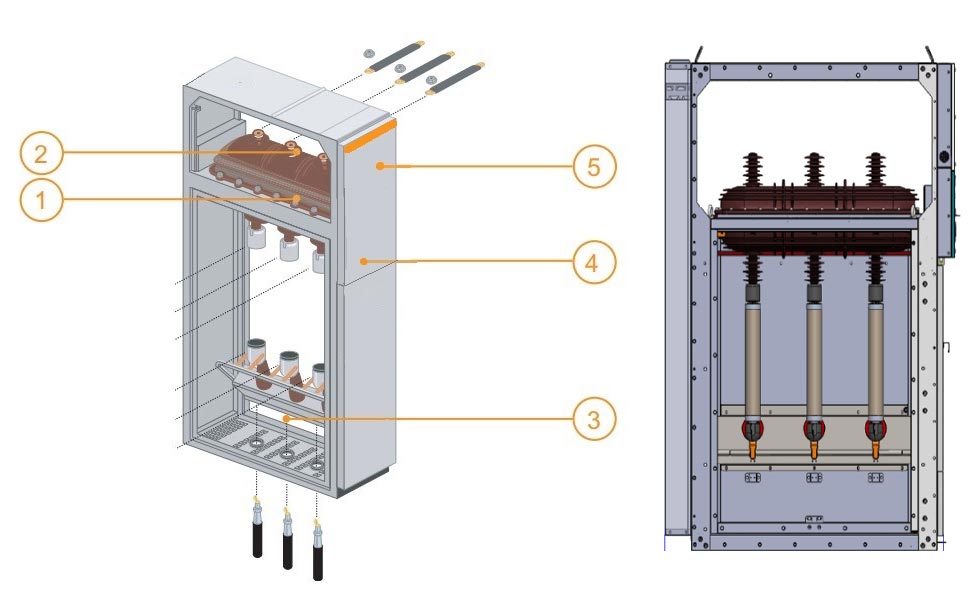

1 Switchgear Switch at earthing switch sa isang enclosure na puno ng SF6.
2 Busbars lahat sa parehong pahalang na eroplano, kaya pinapagana ang mga extension ng switchboard sa ibang pagkakataon at koneksyon sa umiiral na kagamitan.
3 Maa-access ang koneksyon sa harap, koneksyon sa lower switch at earthing switch terminal o lower fuse-holder. Ang kompartimento na ito ay nilagyan din ng isang earthing switch sa ibaba ng agos mula sa mga piyus ng MV para sa mga yunit ng proteksyon.
4 Ang mekanismo ng pagpapatakbo ay naglalaman ng mga elemento na ginagamit upang patakbuhin ang switch at earthing switch at i-actuate ang kaukulang mga indikasyon (positive break).
5 Mababang boltahe na pag-install ng terminal block (kung naka-install ang motor option), LV fuse at compact relay device. Kung kailangan ng mas maraming espasyo, maaaring tumaas ang taas ng panel.

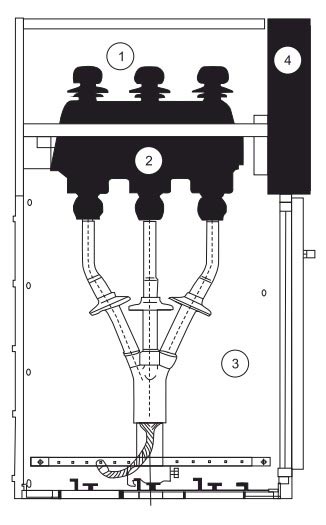

① Busbar room
② Pangunahing switch
③ Cable room
④ Operating mechanism, interlocking mechanism at low pressure control room

Ang buong switchgear cabinet ay maaaring nahahati sa upper at lower dalawang unit, ang upper unit ng cabinet ay kinabibilangan ng bus room, load switch, operating mechanism room at low voltage room, at ang lower unit ay nakahiwalay sa cable silid. Maaaring palitan ang buong upper unit.

◇ Busbar room

Ang silid ng busbar ay nakaayos sa itaas na bahagi ng kabinet. Sa silid ng busbar, ang mga pangunahing busbar ay konektado magkasama at tumakbo sa buong hilera ng switchgear.

◇ I-load ang switch ng break

Ang switch room ay nilagyan ng SFG type sulfur hexafluoride load switch. Ang shell ng load switch ay ginawa ng epoxy resin na ibinuhos, napuno ng sulfur hexafluoride (SF6) gas bilang insulating medium, at ang shell ay ibinigay na may butas ng pagmamasid. Maaaring nilagyan ang switch room

na may SF6 gas density meter o gas density na may alarm contact ayon sa mga kinakailangan ng customer.

◇ Cable room

Ang load switch cabinet ay may maluwag na cable room, na pangunahing ginagamit para sa cable connection, upang ang single-core o maaaring ikonekta ang tatlong-core na mga cable gamit ang pinakasimpleng unshielded cable head, at maaari ding magkaroon ng sapat na espasyo tumanggap ng lightning arrester, kasalukuyang transpormer, lower ground switch at iba pang mga bahagi. Ayon sa karaniwang disenyo, ang pinto ng cabinet ay may observation window at isang safety interlock device. Plato sa ilalim ng cable room may takip ng seal at naaangkop na laki ng cable clamp na may bracket ng suporta. Cable room bottom plate at door frame ay maaaring inalis upang mapadali ang pag-install ng cable.

◇ Operating mechanism, interlocking mechanism at low pressure control room

Ang interlocked mechanism room ay gumaganap din bilang control panel. Ang silid na may mababang boltahe ay nilagyan ng spring-operated mekanismo na may isang tagapagpahiwatig ng posisyon at isang mekanikal na interlocking device, at maaari ding nilagyan ng auxiliary contact, trip coils, emergency trip mechanism, capacitive live display, key lock at electric operating device. Kasabay nito, ang puwang ng silid na may mababang presyon ay maaari ding nilagyan ng mga control loop, metro at proteksiyon relay, at ang 750mm na lapad na cabinet ay may dalawang magkaparehong low-pressure chamber para sa higit pang mga accessory.

Parameter ng pagsasaayos ng enclosure

Papasok na LBS

Trafo protektahan

Pagsusukat

Cbog w/.meter

Cb papalabas

Paglalarawan ng operasyon

1. Operasyon ng hawakan: Nakatayo sa harap ng switchgear, hawakan ang tuktok ng hawakan at itulak pasulong, ang kabilang kamay ay nakahawak sa dulo ng hawakan upang paikutin.
2. Siguraduhin na ang pinto ng cabinet ay naisara nang maayos bago ang power supply o ihiwalay sa grounding.
3. Dapat suriin ang switch ng pressure gauge bago i-on at patayin.

Power on

1. Kumpirmahin na sarado ang pinto ng cabinet. Ipasok ang hawakan sa itaas na operating hole at paikutin nang pakaliwa sa orasan 180° hanggang marinig ang boses ng naghihiwalay na preno. Nasa posisyon ang gitnang indicator ng panel; ang ibabang pinto ay sarado at ang grounding switch ay naka-off.
2. Ipasok ang operating handle sa ibabang operating hole at clockwise rotate 180° hanggang sa marinig ang pagsasara ng boses; ang gitnang tagapagpahiwatig ng panel ay nasa posisyon D; i-on ang switch, at pagkatapos ay makumpleto ang operasyon ng power supply.

Power off

1. I-switch off: Ipasok ang operating handle sa ibabang operating hole at iikot pakaliwa sa direksyong 180° hanggang sa marinig ang paghihiwalay ng boses ng preno (Direktang paggamit na pindutan kung mayroong isang pindutan); ang gitna ng panel ay nasa posisyon, pagkatapos ay ang switch ay off.
2. Suriin kung nakalabas ang live na display upang matiyak na neutral ang cable room; ipasok ang operating handle sa itaas na operating hole at clockwise rotate 180° hanggang sa marinig ang pagsasara ng boses; ang central indicator ng panel ay nasa posisyon at ang ibabang pinto ay naka-unlock; ang grounding switch ay sarado at pagkatapos ay ang power interruption operation ay nakumpleto.

Transportasyon at imbakan

Kapag ang switch cabinet ay naayos sa ilalim na plato, maaari itong pala sa pamamagitan ng forklift. Kapag hindi naayos sa ibaba plato, ang switch cabinet ay dapat na itaas o dalhin bilang isang buo, ngunit dapat itong ilipat nang patayo anumang oras at hindi dapat baligtarin para maiwasan ang pagkasira ng mga sangkap sa cabinet. Switchgear (kahit na may panlabas na packaging) hindi dapat nakaimbak sa labas ng mahabang panahon.

Pagpapanatili

◇ Ang ring cabinet ay walang maintenance sa loob ng tatlong taon sa ilalim ng normal na mga pangyayari.

◇ Ang single-spring at double-spring operating mechanism ng load switch ay walang maintenance at hindi nangangailangan ng anumang pagpapadulas.

◇ Ang relay protection device ay dapat suriin ayon sa mga kinakailangan ng tagagawa bago ilagay sa operasyon.

◇ Ang maintenance cycle ng ring network cabinet ay karaniwang isang beses sa isang taon, at mga tiyak na hakbang sa pagpapanatili ay isasagawa tulad ng sumusunod:
(1) Higpitan ang lahat ng mga de-koryenteng koneksyon (pangunahing bus, switch, cable, instrumento sa pagsukat) ayon sa mga kinakailangan ng mga tagubilin sa pag-install.
(2) I-vacuum ang lahat ng bahagi (pangunahing switch, pantulong na switch, mekanismo ng biyahe, motor, atbp.) at pag-uugali ng hitsura inspeksyon.
(3) Magsagawa ng isang pagsasara/pagbubukas ng operasyon sa lahat ng switch, kabilang ang ground switch.
(4) I-on ang auxiliary control power supply (huwag ibigay ang remote control signal) para sa electrical sequential operasyon.

Mag-order ng mga kalakal

Ang mga sumusunod na dokumento at attachment ay ibibigay kasama ng cabinet kapag umalis ang switch cabinet sa pabrika:

◇ Sertipiko ng kwalipikadong produkto
◇ Mga tagubilin sa paggamit ng produkto
◇ Data ng disenyo ng product engineering
◇ Magpalit ng mga accessory ng cabinet:
◇ Ang bawat mounting combination ay nilagyan ng load switch operating handle.

Dapat ibigay ng mga user ang sumusunod na impormasyon kapag nag-order ng mga produkto:

◇ Pangunahing circuit wiring scheme at mga espesyal na teknikal na kinakailangan
◇ Plano sa pag-install ng switchgear.
◇ Lumipat ng mga detalye ng modelo ng mga bahagi ng cabinet at auxiliary loop, control loop schematic diagram (kung kailangan)
◇ Iba pang mga espesyal na kahilingan para sa nakasulat na impormasyon.

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

1. Pabrika ka ba o kumpanya ng kalakalan?

Pabrika, maaari naming ginagarantiya na ang aming presyo ay makatwiran at mapagkumpitensya.

2. Kailan ko makukuha ang presyo?

Karaniwan ay sinipi namin sa loob ng 24 na oras pagkatapos matanggap ang iyong pagtatanong.

3. Maaari ba nating i-print ang ating logo at pangalan ng kumpanya sa mga produkto?

Oo, siyempre, tumatanggap kami ng OEM.

4. Ano ang lead time?

Ang lead time ay depende sa dami ng inorder, karaniwan sa loob ng 15-20 araw pagkatapos matanggap ang bayad.

5. Kumusta ang proseso ng iyong kontrol sa kalidad?

Ang lahat ng mga produkto ay susuriin simula sa mga accessory, at isasagawa sa mga regular na pagsusuri bago umalis aming pabrika.

6. Paano malutas ang mga problema sa kalidad pagkatapos ng pagbebenta?

Kumuha ng mga larawan o video ng mga problema sa kalidad at ipadala sa amin para sa aming pagsusuri at pagkumpirma, at gagawa kami ng a nasiyahan na solusyon para sa iyo sa loob ng 1-3 araw.

7. Ano ang oras ng warranty?

12 buwan mula sa petsa ng pagpapadala.

8. Bakit tayo pipiliin

● Kami ay dalubhasa sa larangan ng higit sa 14 na taon, at may mahusay na karanasan sa R&D team na kumukuha ng disenyo at gawaing pagpapaunlad para sa bawat proyekto batay sa mga espesyal na pangangailangan ng customer.
● Mayroon kaming napakahigpit na pamamaraan ng QC mula sa mga bahagi hanggang sa mga natapos na produkto.
● Panay ang panahon ng produksyon sa loob ng 15-20 araw.
● Mayroon kaming buong hanay ng mga ulat ng pagsubok para sa mga produkto.
● Isang hakbang na solusyon ang ibinigay.
