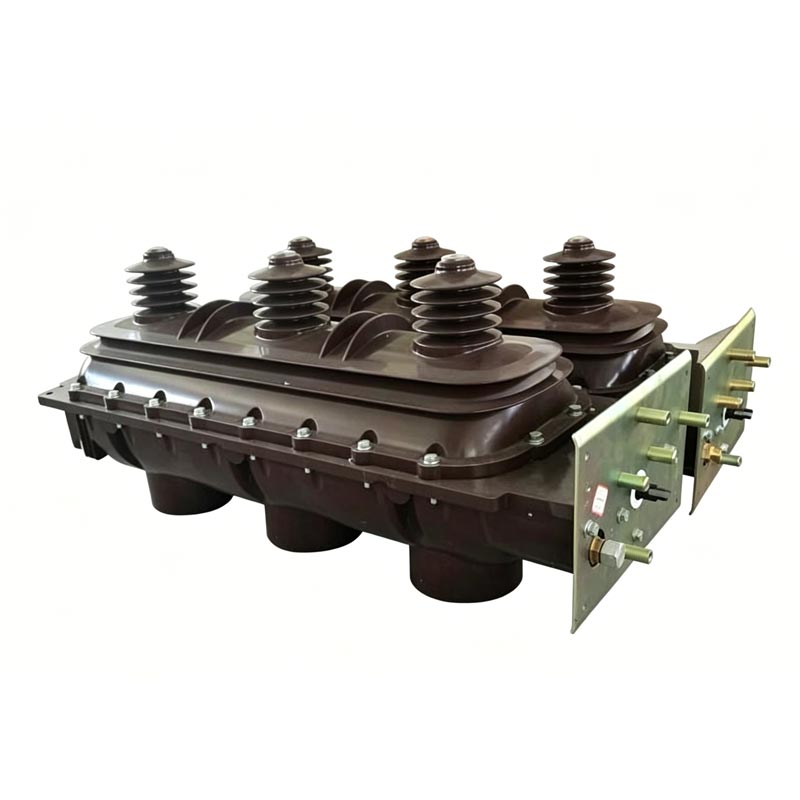

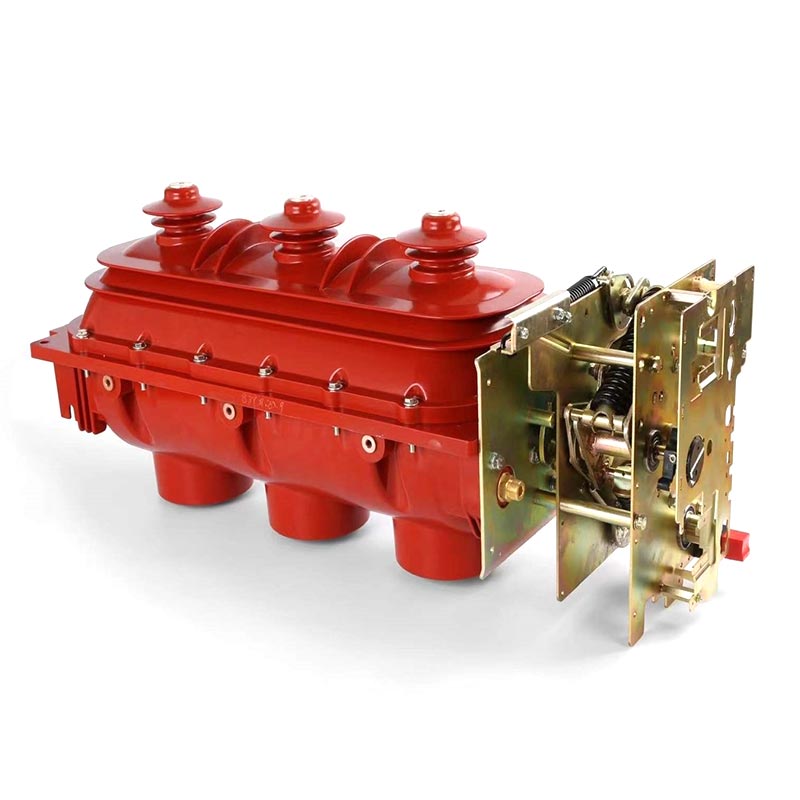

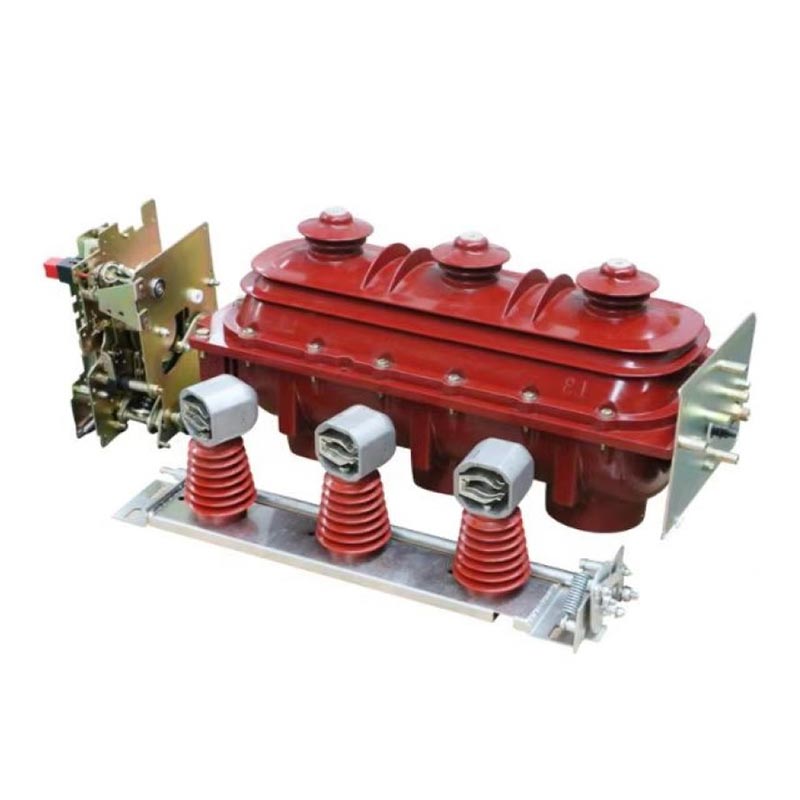

Ang Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV series ay isang core medium-voltage switchgear independiyenteng binuo at ginawa ng Zhejiang Usune Electric Co., Ltd. Ang seryeng ito ay partikular na idinisenyo para sa mga panloob na aplikasyon, naaangkop sa 24kV at 36kV na mga boltahe na na-rate, at angkop para sa three-phase AC 50Hz ring mga network at dual-radial power supply system. Ang Usune, isang propesyonal na supplier na nakaugat sa China, ay nagsasama ng advanced teknolohiya at praktikal na karanasan sa bawat produkto, na tinitiyak na ang mga switch ay matatag na makakahawak ng load current at sobrang karga ng kasalukuyang switching, pati na rin ang mga pagpapatakbo ng paglipat ng mahabang mga linyang diskargado, mga diskargadong mga transformer, at mga capacitor bank.
Ang pangunahing bentahe ng seryeng ito ay ang kakayahang umangkop nito: kapag ginamit sa mga fuse na naglilimita sa kasalukuyang, maaari nitong palitan ang circuit mga breaker. Ang load switch ang humahawak sa paglipat ng iba't ibang load currents, habang ang kasalukuyang-limiting fuse ang humahawak ang pagsira ng mas malalaking overload at short-circuit na alon. Binabawasan nito ang gastos ng mga kagamitan sa pamamahagi ng kuryente at pinapabuti ang kaligtasan at katatagan ng sistema ng suplay ng kuryente, na nakakakuha ng malawakang pagkilala sa industriya.
Pag-ampon ng double-break, three-position rotary contact design, ang operating position ng switch (sarado, bukas, grounded) ay malinaw na tinukoy, epektibong iniiwasan ang maling operasyon at tinitiyak ang tumpak at maaasahang paglipat; ang Ang pangkalahatang disenyo ng pag-install ng tatlong yugto ay nag-aalok ng mahusay na pag-synchronize, mas kaunting mga bahagi, at maginhawang pagsasaayos at pag-install, makabuluhang binabawasan ang hirap at oras sa pag-install sa site.
Ang switch ay selyadong may upper at lower epoxy-cast housing, panloob na puno ng SF6 gas sa 0.045–0.07 MPa. SF6 ang gas ay nagtataglay ng mahusay na pagkakabukod at arc-extinguishing properties, ganap na tinatakan ang pangunahing circuit at grounding circuit sa loob ng housing, inihihiwalay ito mula sa panlabas na kahalumigmigan, alikabok, at iba pang mga contaminant. Ito tinitiyak ang matatag na pagganap ng pagkakabukod kahit na sa malupit na mga panloob na kapaligiran, na pumipigil sa mga pagkabigo sa pagkakabukod at ginagarantiyahan ang ligtas na operasyon ng sistema ng kuryente.
Ang kaligtasan ay nasa core ng disenyo ng produkto ni Usune. Sa kaganapan ng panloob na arcing, ang mahina sa likod na istraktura ng ang housing ay awtomatikong mapupunit, at sabay-sabay, ang pressure relief valve sa tuktok ng cabinet ay bukas, pinalalabas ang overpressure na gas sa labas ng cabinet, na epektibong pinipigilan ang pagsabog at pagprotekta sa cabinet kaligtasan ng mga on-site na operator at kagamitan sa paligid. Ang disenyong ito ay pumasa sa maraming pagsubok sa kaligtasan, sumusunod na may mga internasyonal na pamantayan sa kaligtasan, at nagbibigay ng maaasahang proteksyon para sa mga operasyon ng pamamahagi ng kuryente.
Sinusuportahan ng Indoor 24kV 36kV Load Break Switch ang parehong manual at electric operation mode, na mapipili ayon sa aktwal na mga kinakailangan sa site. Ito ay maginhawa at maaasahang patakbuhin, na may naka-streamline na mekanikal na istraktura at matatag na pagganap, madaling ibagay sa madalas na pagpapatakbo ng paglipat. Pag-ampon ng disenyong walang maintenance, ipinagmamalaki nito ang haba buhay ng serbisyo, na may mekanikal na habang-buhay na hanggang 2000 cycle, na binabawasan ang kasunod na mga gastos sa pagpapanatili at workload.
| Hindi. | item | Yunit | Data |
| 1 | Na-rate na Boltahe | kV | 24 |
| 2 | Na-rate na Dalas | Hz | 50/60 |
| 3 | Na-rate na Kasalukuyan | A | 630/800 |
| 4 | 1min Power-frequency Withstand Voltage (Basa) | kV | 50 |
| 1min Power-frequency Withstand Voltage (Tuyo) | 60 | ||
| 5 | Ang Lightning Impulse ay Nakatiis sa Boltahe | kV | 125/150 |
| 6 | Na-rate na Short-circuit Breaking Current (Peak) | kA | 63 |
| 7 | Rated Active Load at Closed-loop Breaking Current | A | 50 |
| 8 | Rated Transfer Current | A | 1200 |
| 9 | Na-rate na Kasalukuyang Gumagawa ng Short-circuit (Peak) | kA | 63 |
| 10 | Na-rate na Cable Charging Breaking Current | A | 50 at 10 |
| 11 | Earth Fault Cable Charging Breaking Current | A | 20 |
| 12 | Rated Peak Makatiis sa Kasalukuyang | kA | 63 |
| 13 | Maikling-panahon na Makatiis sa Kasalukuyang (2s) | kA | 25 |
| 14 | Mechanical Endurance | Mga oras | 2000 |
Upang matiyak ang matatag at maaasahang operasyon, ang Usune Indoor 24kV 36kV Load Break Switch ay dapat gamitin sa ilalim ng sumusunod kundisyon (batay sa aktwal na karanasan sa aplikasyon sa China at sa buong mundo):
(a) Altitude: Hindi hihigit sa 1000 metro;
(b) Temperatura sa paligid: Upper limit +40℃, lower limit -25℃;
(c) Relative humidity: Pang-araw-araw na average ≤95%, buwanang average ≤90%;
(d) Walang makabuluhang nakakaagnas na gas, nasusunog na gas, o polusyon ng singaw ng tubig sa nakapaligid na hangin;
(e) Walang madalas o matinding panginginig ng boses.
Pag-aaral ng Kaso: Hangzhou Urban Residential Power Distribution Project, China
Ang isang malaking residential area sa Hangzhou, China, ay may mataas na mga kinakailangan para sa tipid sa enerhiya, kaligtasan, at katatagan sa ang panloob na mga silid ng pamamahagi ng kuryente nito. Pinili ng proyekto ang 20 Usune indoor 24kV load break switch (FLN36-24kV series) upang pangasiwaan ang paglipat ng load at proteksyon para sa sistema ng suplay ng kuryente sa tirahan. Bilang itinalagang supplier para sa proyektong ito, nagbigay si Usune ng customized na gabay sa pag-install at serbisyo pagkatapos ng benta. Ang pabrika ay mahigpit sinubukan ang bawat produkto bago ipadala upang matiyak ang pagsunod sa mga teknikal na kinakailangan ng proyekto. Dahil nito pag-commissioning sa 2023, ang mga switch ay gumana nang matatag nang walang mga pagkakamali sa pagkakabukod o mga malfunction, epektibo pagtiyak ng matatag na suplay ng kuryente para sa mahigit 5,000 kabahayan. Lubos na pinuri ng pangkat ng proyekto ang pagganap ng produkto at mga propesyonal na serbisyo ni Usune.
A1: Hindi. Pangunahing ginagamit ang mga load switch para sa pagpapalit ng load current at overload currents, pati na rin sa pagkonekta at pagdiskonekta ng mga diskargado na mahabang linya, mga diskargadong transformer, at mga capacitor bank. Hindi sila maaaring mag-isa matakpan ang mga short-circuit na alon. Upang mahawakan ang mga short-circuit na alon, ang mga switch ng load ay maaaring pagsamahin sa kasalukuyang naglilimita sa mga piyus. Ang kasalukuyang-limitadong piyus ay humahawak sa pagkagambala ng mas malaking overload at short-circuit mga alon, at ang kumbinasyong ito ay maaaring palitan ang mga circuit breaker, na nagbibigay ng komprehensibong proteksyon para sa power supply sistema. Ang disenyong ito, na-optimize ng Usune batay sa mga taon ng propesyonal na karanasan, binabalanse ang gastos at kaligtasan.
A2: Ang SF6 gas sa Usune indoor 24kV at 36kV load switch ay selyado sa loob ng epoxy-cast housing. Ang pamantayan ang presyon ay 0.045–0.07MPa. Ang mababang presyon ay makakaapekto sa pagkakabukod ng switch at pagganap ng arc-extinguishing. Mga gumagamit dapat munang suriin kung may mga pagtagas ng gas. Kung may nakitang leak, makipag-ugnayan kaagad sa koponan ng pagbebenta ng Usune. Bilang a propesyonal na tagagawa, ang Usune ay nagbibigay ng ekspertong pagtukoy ng pagtagas ng gas at mga serbisyo sa pagkumpuni. Matapos alisin ang pagtagas, Ang SF6 gas ay kailangang mapunan sa karaniwang presyon upang matiyak na ang switch ay gumagana nang normal. Ito ay inirerekomenda upang regular na suriin ang presyon ng gas sa araw-araw na paggamit.
