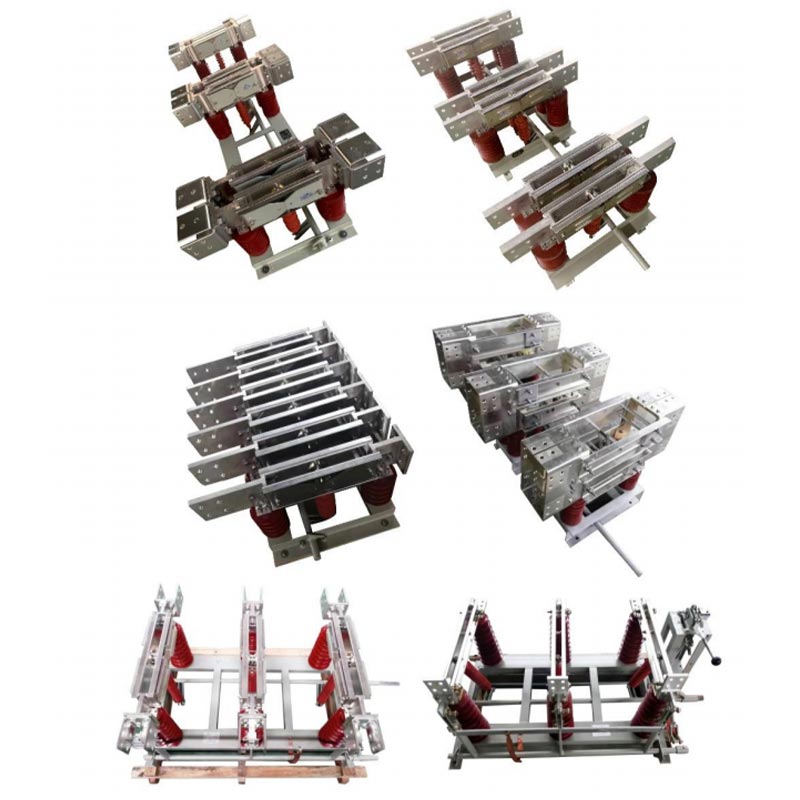

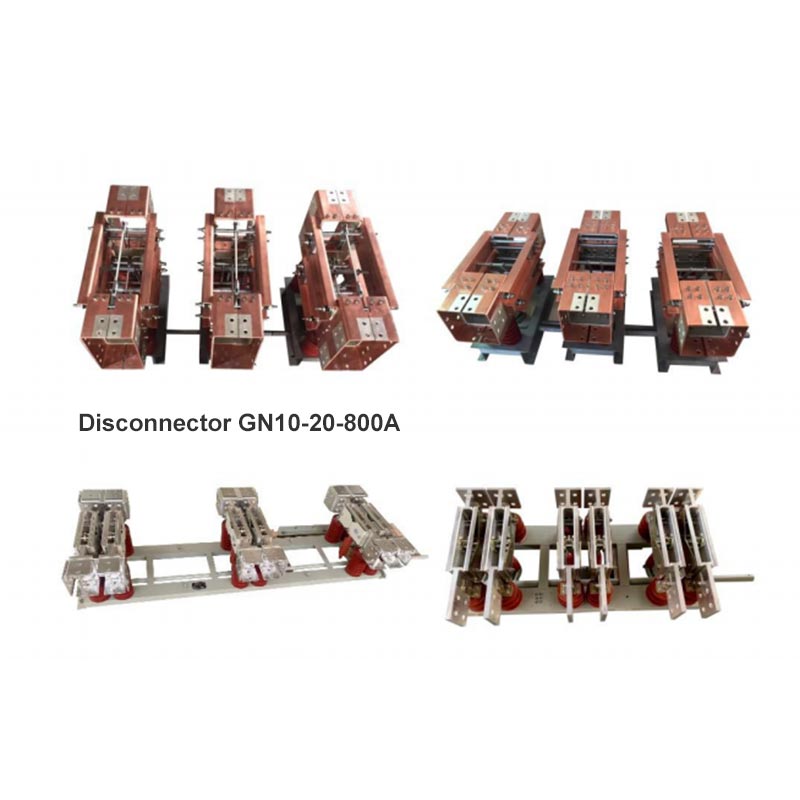

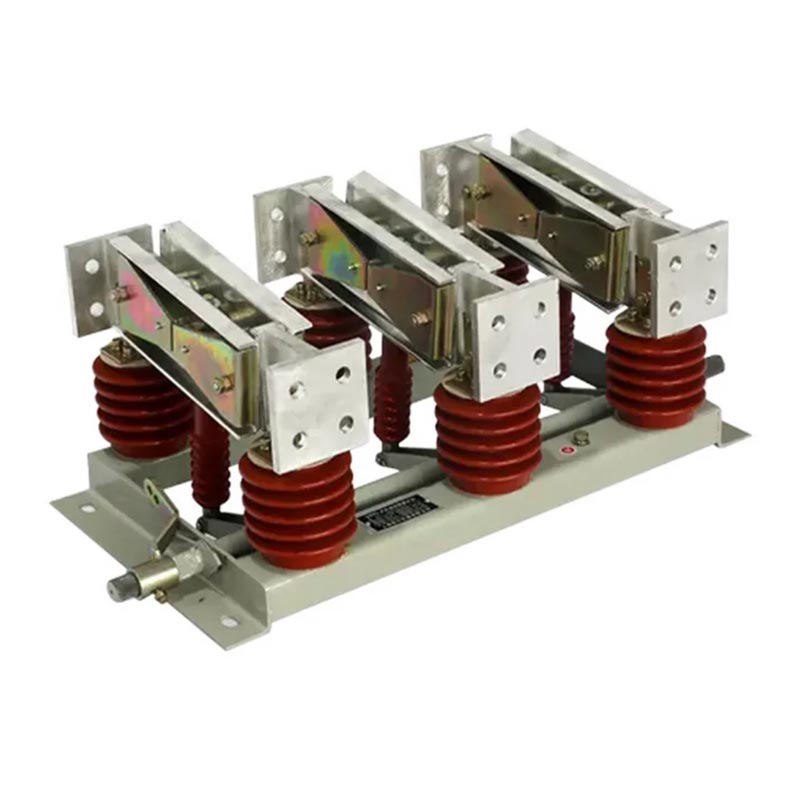

Indoor Type Isolation Switch

Ang GN series na Indoor Type Isolation Switch ay isang walang load switching device na partikular na idinisenyo para sa panloob mataas na boltahe na mga sistema. Nakakamit nito ang pisikal na power disconnection sa pamamagitan ng pagbibigay ng nakikitang isolation gap, na ginagawa itong isang mahalagang aparato para sa ligtas na pagpapanatili ng mga de-koryenteng kagamitan at sistema.

Mga Tampok na Pang-istruktura

1. Modular na Disenyo: Binubuo ng tatlong independiyenteng single-pole unit, na maaaring madaling pagsamahin sa isang three-pole pinagsamang istraktura, madaling ibagay sa iba't ibang mga sitwasyon sa pag-install.

2. High-current conductivity system: Gumagamit ng high-strength copper alloy contact, na nag-aalok ng mahusay na conductivity at thermal stability, na may kakayahang makatiis ng pangmatagalang operasyon na may mga alon hanggang 10,000A.

3. Maaasahang pagganap ng pagkakabukod: Nilagyan ng mataas na kalidad na mga insulator na anti-polusyon, na angkop para sa Class III at IV polusyon sa kapaligiran.

4. Opsyonal na grounding switch: Ang ilang mga modelo ay nagsasama ng isang grounding switch, na nakakamit ng ligtas na grounding ng paghihiwalay circuit at pagpapahusay ng kaligtasan sa pagpapatakbo.

Paglalarawan ng Modelo

Mga Naaangkop na Pamantayan

Bilang isang propesyonal na tagapagtustos ng mga de-koryenteng kagamitan na may mataas na boltahe, mahigpit na sinusunod ni Usune ang pambansa at industriya mga pamantayan upang matiyak ang kalidad at kaligtasan ng produkto:

- GB 1985-2014 "Mataas na boltahe na AC disconnecting switch at grounding switch"
- GB/T 11022-2011 "Mga karaniwang teknikal na kinakailangan para sa high-voltage switchgear at controlgear standards"
- DL/T 486-2010 "Mga kundisyon sa teknikal na pag-order para sa mataas na boltahe na AC disconnecting switch at grounding switch"
- DL/T 593-2006 "Mga teknikal na kinakailangan para sa high-voltage switchgear at controlgear"

Mga Teknikal na Parameter

1. Mga Detalye ng Boltahe at Kasalukuyang

- Mga Rating ng Boltahe: 12kV, 20kV, 35kV
- Rated Kasalukuyang: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Na-rate na Maikling Oras na Makatiis sa Kasalukuyang: Pinakamataas na 80kA

2. Mga Kategorya ng Produkto

- Ayon sa Function: Ungrounded, Single Grounded, Through-Wall Type
- Sa Pamamaraan ng Operasyon: Manwal, Electric (Opsyonal)

Mga Kondisyon sa Paggamit

Ang Indoor Type Isolation Switch ay angkop para sa malupit na pang-industriya na kapaligiran at may malawak na kakayahang umangkop:

1. Ambient Temperatura: -50℃ ~ +50℃
2. Altitude: ≤2000m (Maaaring i-customize ang Altitude ≥2500m para mapahusay ang adaptability)
3. Presyon ng hangin: ≤700Pa (katumbas ng bilis ng hangin ≤34m/s)
4. Seismic Intensity: ≤8
5. Icing Thickness: ≤20mm
6. Antas ng Polusyon: Klase III, IV
7. Kapaligiran sa Pag-install: Walang mga panganib na nasusunog o sumasabog, walang kemikal na kaagnasan, at walang matinding vibration

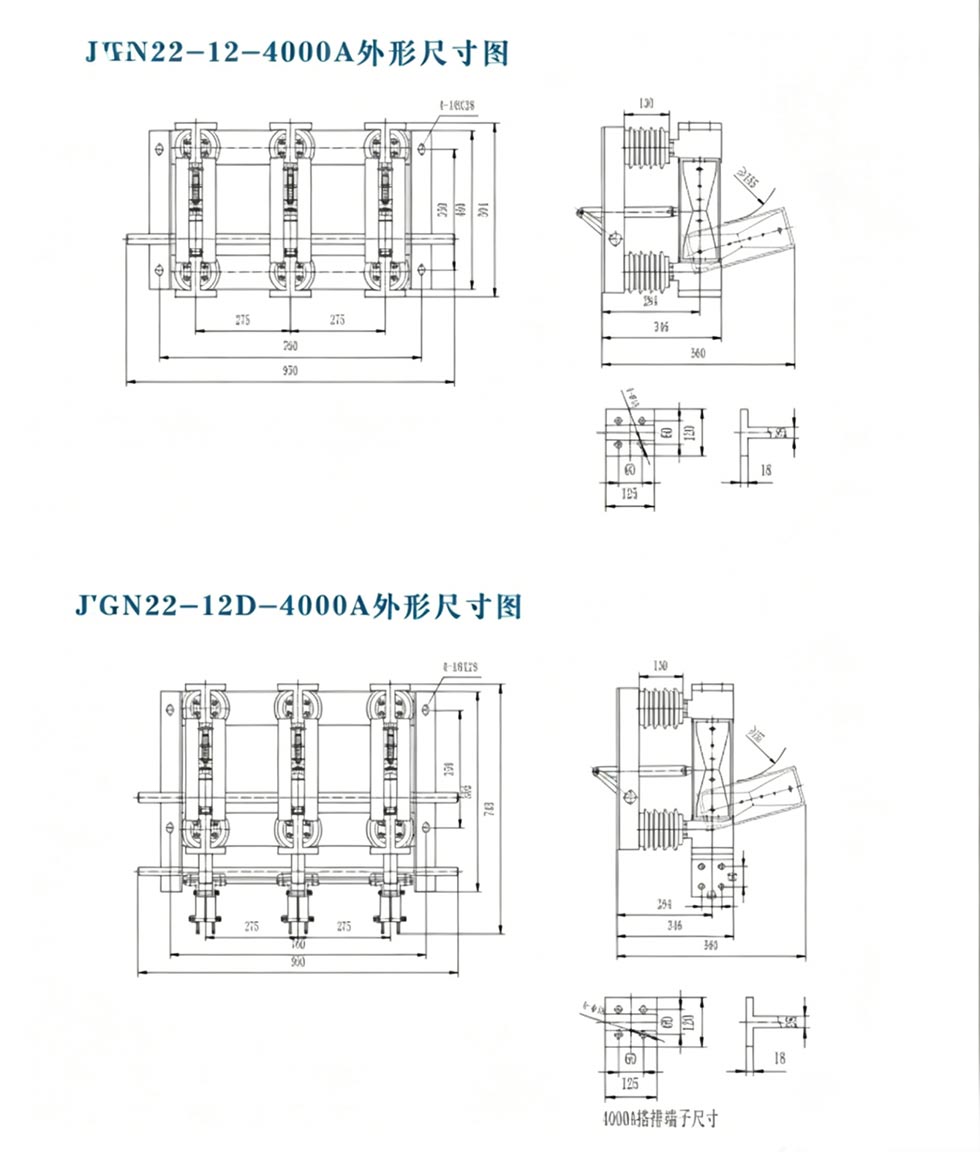

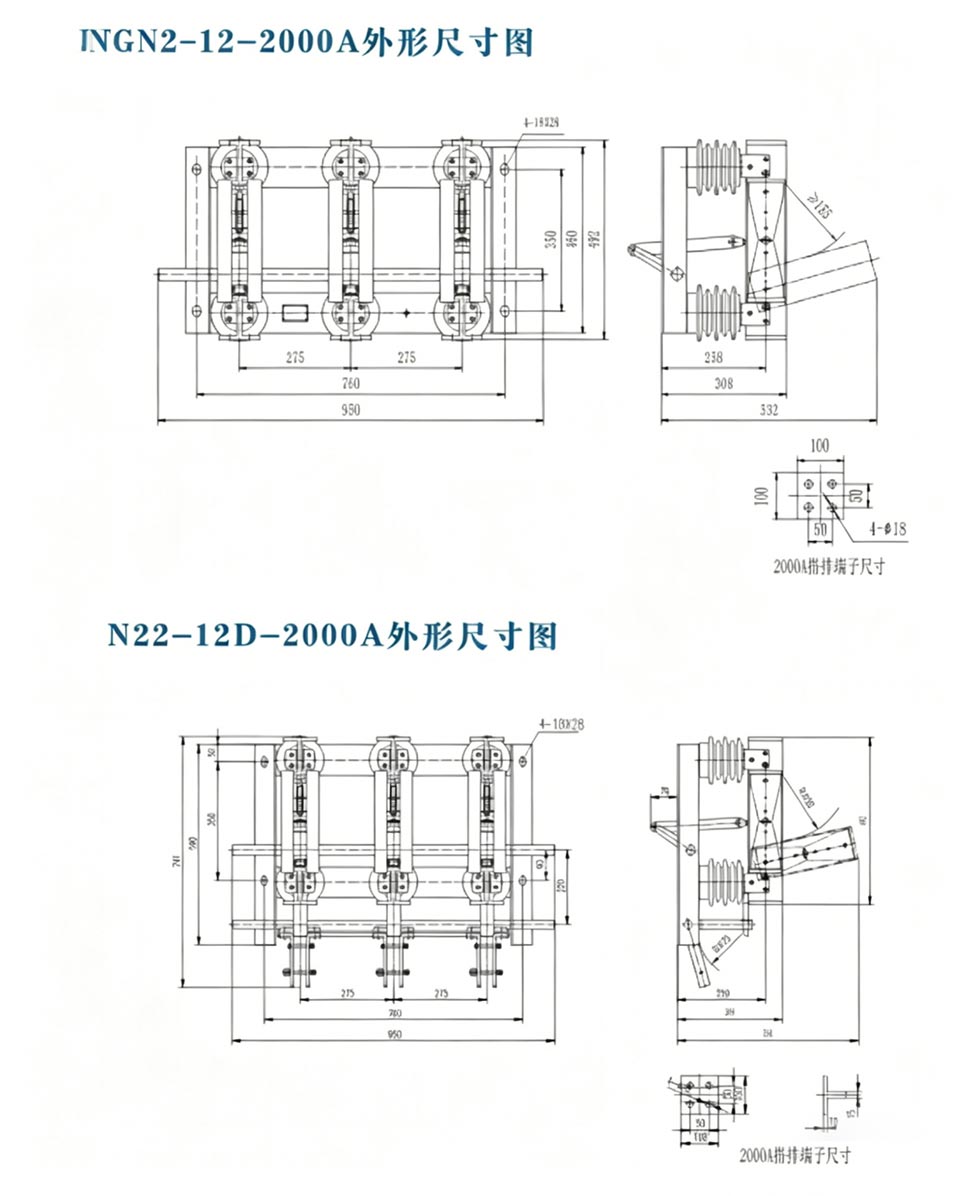

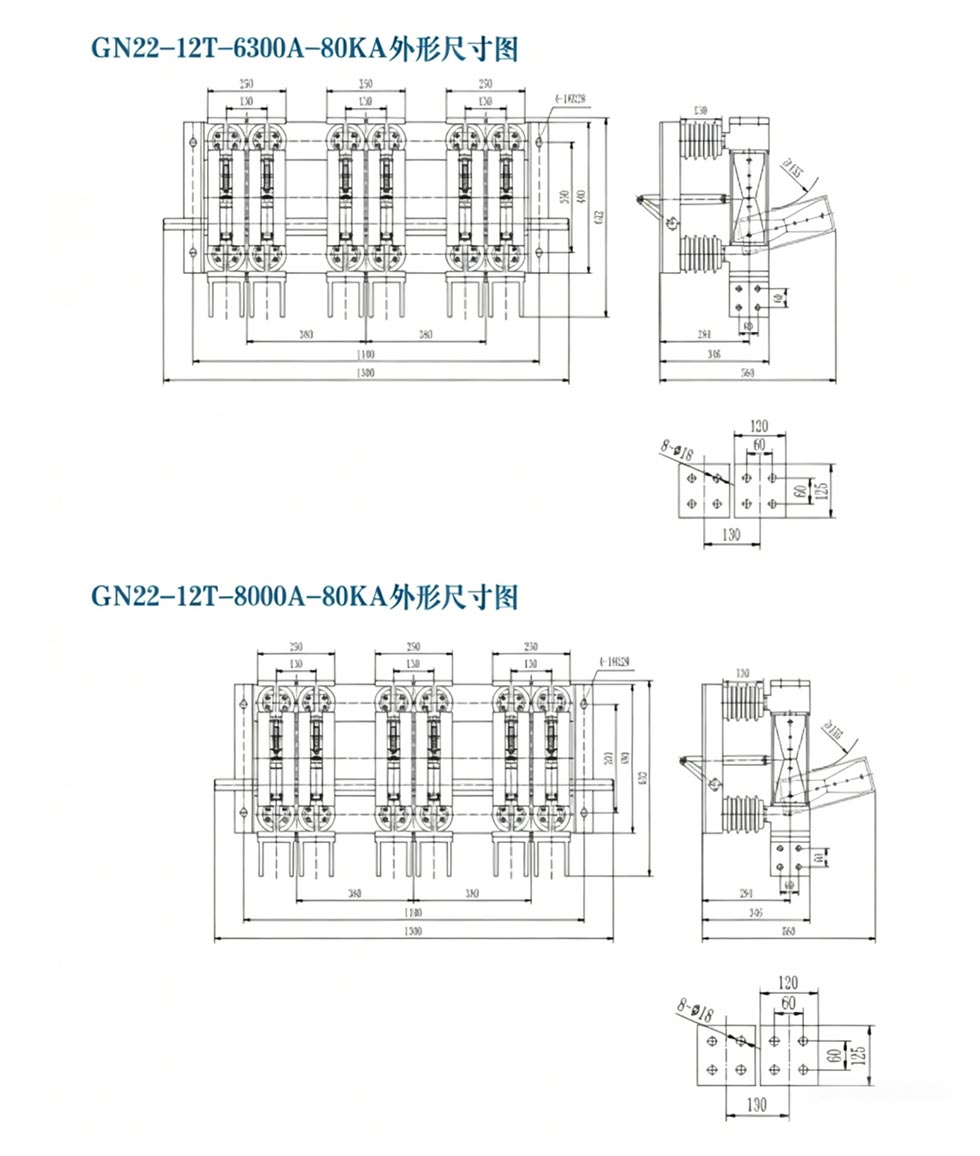

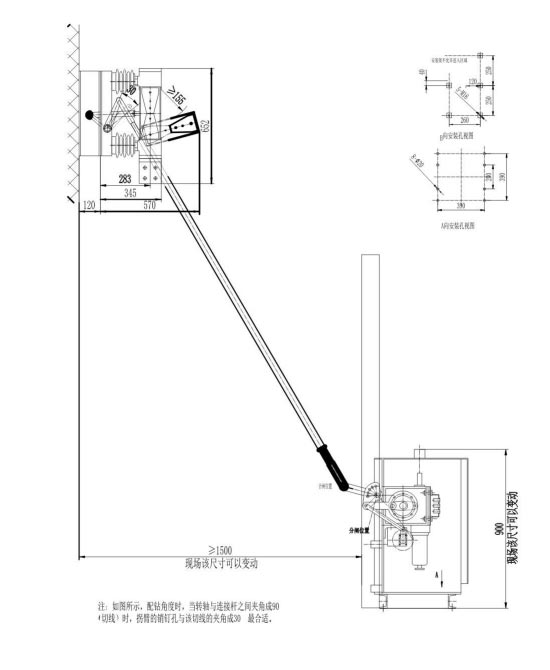

Panlabas na sukat

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Praktikal na Aplikasyon

Kaso: Isang malaking planta ng bakal sa Silangang Tsina ang kailangan upang magbigay ng kasangkapan sa 20kV generator outlet system nito na may high-current isolation kagamitan. Ang kapaligiran ng halaman ay malupit (mataas na alikabok, polusyon sa Class IV) at may mataas na kasalukuyang mga kinakailangan (8000A), paglalagay ng mahigpit na mga kinakailangan sa pagiging maaasahan ng kagamitan. Sa huli, pinili ng pabrika ang Usune GN□-20DW/8000-80 disconnector switch. Ang mga pangunahing dahilan ay ang disenyong lumalaban sa polusyon, kakayahang umangkop sa Class IV mga kapaligiran ng polusyon, 8000A rated current na tumutugma sa generator output load, at integrated grounding switch tinitiyak ang kaligtasan ng pagpapanatili. Mula nang i-commissioning ito noong 2023, ang kagamitan ay gumana nang matatag sa loob ng mahigit dalawang taon, pagbibigay ng maaasahang paghihiwalay sa panahon ng buwanang pagpapanatili, na inaalis ang panganib ng electric shock. Ang Ang mga insulator na lumalaban sa polusyon ay hindi nagpapakita ng halatang pagtanda o discharge marks, na makabuluhang binabawasan ang pagpapanatili dalas at gastos, na nagpapatunay na ang Usune GN series disconnector switch ay isang mainam na pagpipilian para sa mabigat na tungkulin mga sistema ng kapangyarihang pang-industriya.

FAQ

Q1: Ano ang pangunahing pagkakaiba sa pagitan ng isang disconnector switch at isang load switch?

A1: Ang disconnector switch ay isang no-load switching device na walang arc-extinguishing capability; ito ay nakasanayan lamang ihiwalay ang circuit pagkatapos idiskonekta ng circuit breaker ang load. Maaaring idiskonekta ng load switch ang isang partikular na load kasalukuyang. Ang GN series disconnector switch ay nagbibigay ng nakikitang isolation gap, na tinitiyak ang ganap na kaligtasan habang pagpapanatili.

Q2: Maaari bang gumana nang normal ang GN series na Indoor Type Isolation Switch sa mga lugar na mataas ang altitude (≥2500m)?

A2: Oo. Ang karaniwang modelo ay angkop para sa mga altitude ≤2000m. Para sa mga altitude na ≥2500m, maaaring pahusayin ng Usune ang pagkakabukod at mekanikal na pagganap ayon sa mga pangangailangan ng gumagamit upang matiyak ang matatag na operasyon ng kagamitan.

Q3: Anong maintenance ang kailangan para sa GN series disconnect switch?

A3: Kasama sa regular na pagpapanatili ang: (1) Pagsuri sa mga insulator para sa mga bitak at mga marka ng paglabas; (2) Pagsubok sa presyon ng contact at temperatura (≤70 ℃ sa kasalukuyang rate); (3) Pag-verify sa integridad ng grounding switch at interlocking device; (4) Regular na lubricating ang operating mechanism. Ang wastong pagpapanatili ay magagarantiya ng buhay ng serbisyo na 20-30 taon.

Pinagsasama ng seryeng Usune GN ang Indoor Type Isolation Switch ang advanced na teknolohiya, maaasahang performance, at malawak kakayahang umangkop, na ginagawa itong mas gustong produkto para sa malalaking power plant, steel mill, at industrial power system. Bilang isang nangungunang tagagawa sa high-voltage electrical industry ng China, ang Zhejiang Usune Electric Co., Ltd., na umaasa sa ang propesyonal na R&D team nito, mahigpit na sistema ng kontrol sa kalidad, at mayamang karanasan sa proyekto, ay nagbibigay sa mga user ng mga de-kalidad na produkto at mga customized na solusyon. Kung para sa mga bagong proyekto o pag-upgrade ng kagamitan, maaari itong magbigay ng ligtas, matatag, at mahusay na proteksyon sa paghihiwalay ng kuryente.
