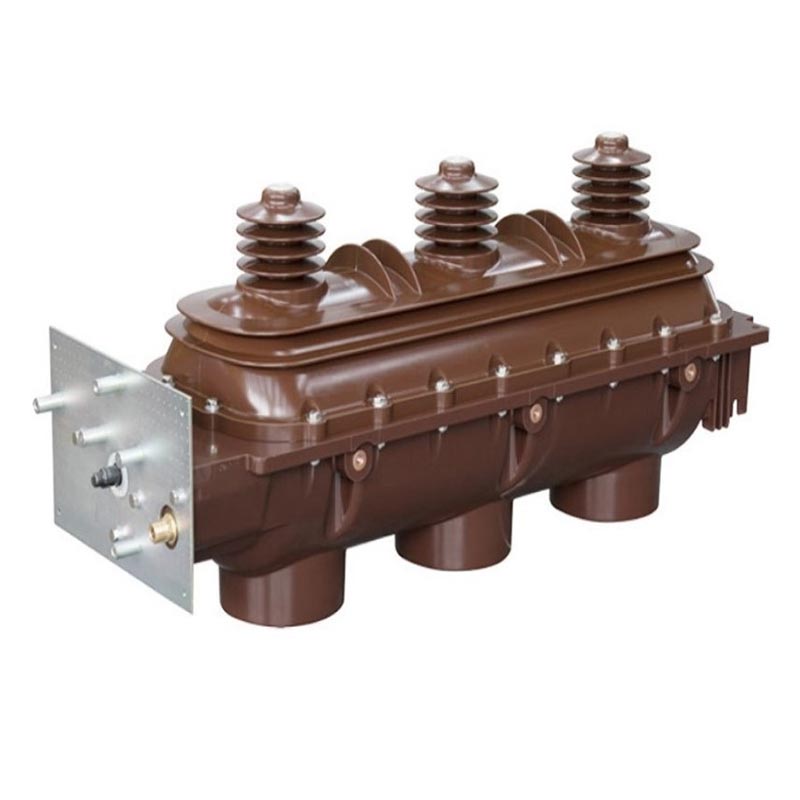

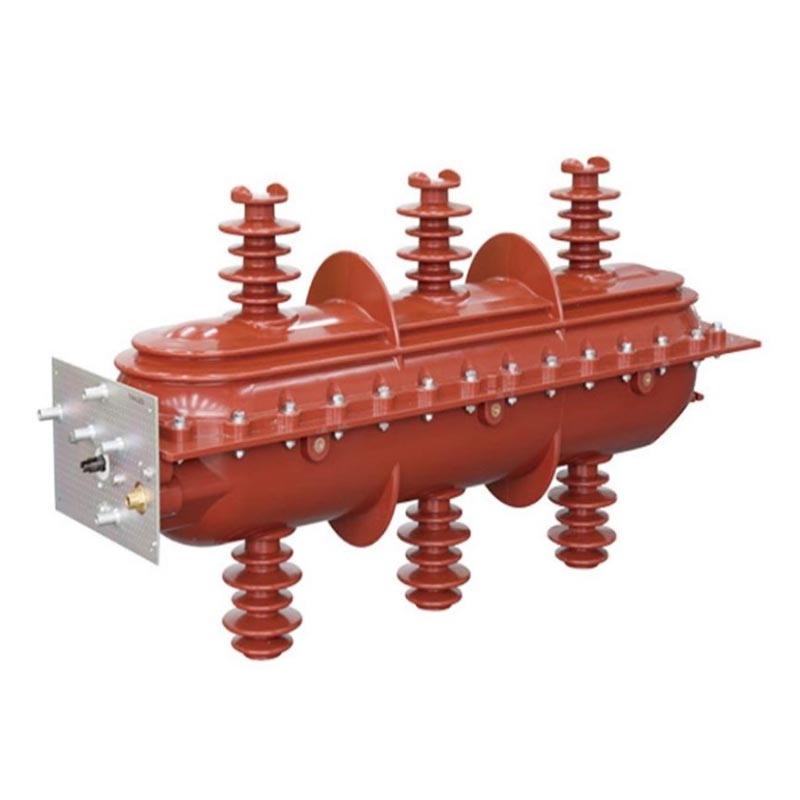

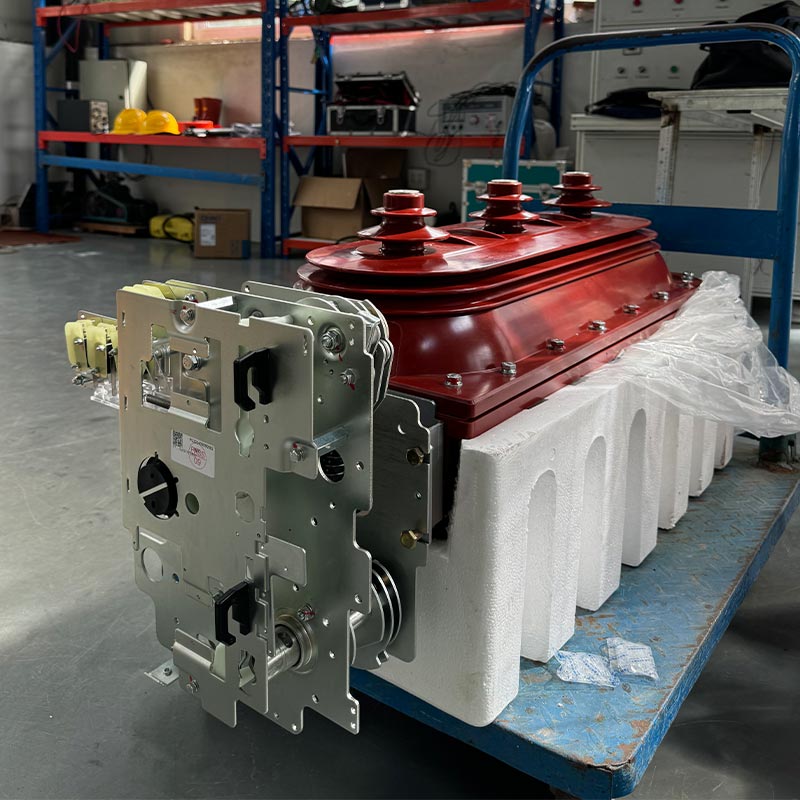

Panloob na Sf6 Load Switch

Ang Usune Indoor Sf6 Load Switch ay isang bagong henerasyon ng high-voltage switchgear na partikular na idinisenyo para sa panloob mga senaryo ng pamamahagi ng kuryente. Binuo ng propesyonal na R&D team ng Usune, sumailalim ito sa komprehensibong uri pagsubok at ang pagganap nito ay sumusunod sa mga pamantayan ng GB3804, GB16926, IEC60265, at IEC60420.

Bilang isang propesyonal na tagagawa ng mga de-koryenteng kagamitan na may mataas na boltahe, ang Usune ay may standardized na mga planta ng produksyon sa China, nilagyan ng mga advanced na kagamitan sa produksyon at mahigpit na proseso ng kontrol sa kalidad upang matiyak na ang bawat produkto nakakatugon sa mga pamantayan. Ang mga produkto ay gumagamit ng SF6 gas bilang insulation at arc-extinguishing medium, na nag-aalok ng mga bentahe tulad nito bilang mataas na lakas ng pagkakabukod, mahusay na arc extinguishing, compact na istraktura, at mahabang buhay ng serbisyo, epektibo paglutas ng mga sakit na punto ng mahinang katatagan at mataas na gastos sa pagpapanatili ng mga tradisyonal na switch ng pagkarga.

Mga Pangunahing Teknikal na Parameter

1. Mga Naaangkop na System: Three-phase AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Arc-extinguishing Medium: SF6 gas (inert, non-toxic, high electronegativity, millisecond-level high-efficiency arc extinguishing)
3. Operating Mechanism: Spring-operated mechanism (karaniwang manual na pag-iimbak ng enerhiya, opsyonal na electric opening at pagsasara para sa remote control)
4. Katayuan sa Paggawa: Tatlong posisyong arc-extinguishing chamber: "Close-Open-Ground"
5. Pagganap ng Sealing: Nakatuon na dynamic at static na disenyo ng sealing, nilagyan ng pressure gauge para sa real-time pagsubaybay

Saklaw ng Application

Ang Indoor SF6 Load Switches ay malawakang ginagamit sa panloob na mga senaryo ng pamamahagi ng kuryente tulad ng pang-industriya at pagmimina negosyo, matataas na gusali, urban residential area, substation, malalaking shopping mall, paliparan, subway, at mga ospital para sa pagpapalit ng mga agos ng pagkarga, pagkontrol at pagprotekta sa mga circuit, at mga transformer ng pamamahagi; kailan nilagyan ng touchable cable front connector sa outlet, ang mga ito ay partikular na angkop para sa cable branch (koneksyon) mga kahon.

Pangunahing Teknikal na Parameter

Mga Tampok sa Estruktura at Mga Kalamangan sa Kaligtasan

1. Superior Insulation at Arc-Extinguishing Structure

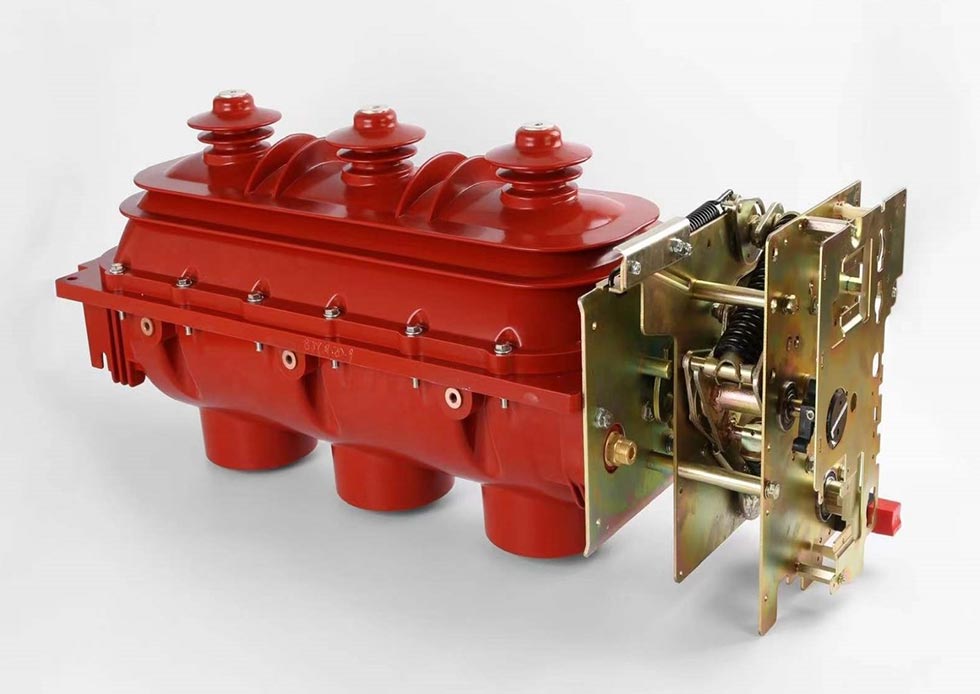

Ang itaas at ibabang mga shell ay iniksyon na hinulma ng epoxy resin, na bumubuo ng isang selyadong, puno ng gas na panloob na lukab na epektibong naghihiwalay sa panlabas na kapaligiran. Ang tatlong-posisyon na arc-extinguishing chamber ay kumpletuhin ang pagsasara, pagbubukas, at pag-grounding na hakbang-hakbang sa pamamagitan ng pag-ikot ng isang karaniwang gumagalaw na contact, na tinitiyak na malinaw katayuan at maaasahang operasyon. Ang SF6 gas ay may mataas na dielectric strength at mahusay na arc-extinguishing performance, mabilis na pinapatay ang arko na nabuo sa panahon ng paglipat.

2. Maaasahang Sealing at Pagsubaybay sa Presyon

Ang Indoor SF6 Load Switch ay gumagamit ng dedikadong dynamic at static na disenyo ng sealing, na nagbibigay ng mahusay na sealing pagganap at pagpigil sa pagtagas ng SF6 gas. Ang isang pressure gauge ay kitang-kitang matatagpuan sa kahon ng mekanismo upang masubaybayan presyon ng gas sa real time, na nagpapadali sa napapanahong pagtuklas ng mga potensyal na panganib ng mga operator.

3. Comprehensive Safety Interlocks

Ang mga maaasahang mekanikal na interlock ay naka-install sa pagitan ng load switch at grounding switch, at sa pagitan ng grounding switch at ang front door (para sa cabinet-type power distribution), na pumipigil sa maling operasyon at tinitiyak ang kaligtasan ng mga tauhan at kagamitan. Ang isang equalizing protective cover ay nilagyan sa labasan dulo upang mapahusay pagganap ng pagkakabukod.

4. Flexible na Operasyon at Space-Saving Design

Kasama sa karaniwang pagsasaayos ang isang manual na spring-loaded na mekanismo ng pagpapatakbo; opsyonal na pagbubukas at pagsasara ng kuryente nagbibigay-daan para sa remote control. Ang compact na istraktura nito at maliit na footprint ay ginagawa itong angkop para sa matataas na gusali, maliit mga substation, at iba pang mga application na may limitadong espasyo sa pag-install.

Mga Kondisyon sa Paggamit

1. Normal na Kundisyon sa Operasyon

- Temperatura sa paligid: -25℃～+40℃
- Altitude: Hindi hihigit sa 2000m
- Halumigmig: Araw-araw na average na relatibong halumigmig <95%, buwanang average <90%; pang-araw-araw na average na presyon ng singaw ≤2.2kPa, buwanang average ≤1.8kPa

2. Mga Espesyal na Kundisyon sa Operasyon

Ayon sa pamantayan ng GB/T11022-1999, ang Indoor Sf6 Load Switch ay dapat gumana sa ilalim ng normal na mga kondisyon. Kung ang hindi natutugunan ang mga kondisyon sa pagpapatakbo (hal., altitude na lampas sa 2000m, sobrang temperatura at halumigmig, atbp.), mangyaring kumunsulta sa tagagawa nang maaga upang matiyak ang normal na operasyon ng produkto.

Real-World Application Case

Pag-aaral ng Kaso: China Urban Metro Power Distribution Project

Ang isang pangunahing linya ng metro ay nangangailangan ng maaasahang panloob na high-voltage load switch para sa sistema ng pamamahagi ng kuryente ng istasyon nito, hinihingi ang mataas na antas ng kaligtasan, katatagan, at pagiging compact ng kagamitan. Pinili ng proyektong ito ang Usune FLN36-12D modelo, na ang compact na istraktura ay angkop para sa limitadong espasyo ng mga subway. Ang maaasahang sealing at Tinitiyak ng pagganap ng arc-extinguishing ang matatag na operasyon sa mahalumigmig na kapaligiran sa ilalim ng lupa. Mula nang i-commissioning ito noong 2024, nakaranas ito ng zero failure at nakatanggap ng mataas na papuri mula sa may-ari ng proyekto.

FAQ

Q1: Ano ang dapat kong gawin kung ang SF6 gas pressure gauge sa switch ay nagpapakita ng abnormal na pagbabasa?

A1: Ihinto kaagad ang paggamit ng switch upang maiwasan ang pagkasira ng kagamitan o mga aksidente sa kaligtasan. Una, suriin kung may mga pagtagas ng gas. Kung walang mga tagas, hintayin ang temperatura upang mabawi at obserbahan kung ang presyon ay bumalik sa normal. Kung meron ay isang leak o ang presyon ay hindi na maibabalik, makipag-ugnayan kaagad sa pangkat ng serbisyo pagkatapos ng benta ng Usune. Ang ang tagagawa ay magpapadala ng mga propesyonal na technician upang hawakan ang isyu.

Q2: Maaari bang gamitin ang Usune Indoor SF6 Load Switch sa mga kapaligirang higit sa 2000m altitude?

A2: Ang normal na altitude ng pagpapatakbo ay hindi lalampas sa 2000m. Ang mas mataas na altitude ay makakaapekto sa pagganap ng pagkakabukod. Kung gagamitin sa mga kapaligiran sa mataas na lugar, kumunsulta sa Usune nang maaga. Bilang isang propesyonal na supplier, maaari kaming magbigay ng customized solusyon at ayusin ang disenyo ng pagkakabukod upang matiyak ang matatag na operasyon.

Q3: Gaano kadalas nangangailangan ng pagpapanatili ang produkto, at ano ang mga pangunahing item sa pagpapanatili?

A3: Sa ilalim ng normal na mga kondisyon, ang isang komprehensibong pagpapanatili ay inirerekomenda bawat 1-2 taon. Kabilang sa mga pangunahing item ang: (1) Sinusuri ang SF6 gas pressure at sealing; (2) Sinusuri ang pagiging maaasahan ng mga mekanikal na interlock; (3) Paglilinis ng switch at mga ibabaw ng kahon ng mekanismo; (4) Sinusuri ang katumpakan ng mga tagapagpahiwatig ng posisyon; (5) Sinusuri ang mekanismo ng pagpapatakbo at pagdaragdag ng pampadulas kung kinakailangan. Para sa mga detalye, mangyaring sumangguni sa manwal ng produkto o makipag-ugnayan sa after-sales service. Usune nagbibigay din ng propesyonal na pagsasanay sa pagpapanatili.

Pangako sa Brand at Serbisyong After-Sales

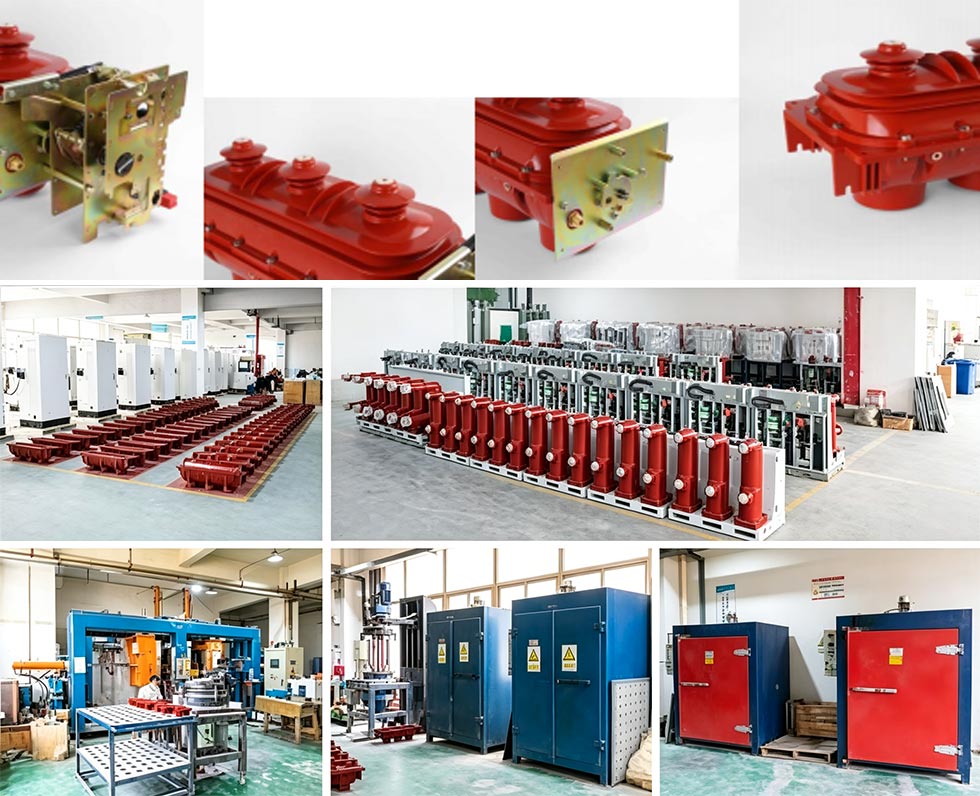

Bilang isang propesyonal na tagagawa at tagapagtustos ng mataas na boltahe na mga de-koryenteng kagamitan, ang Usune ay may pamantayang produksyon halaman sa China. Ang pagsunod sa prinsipyo ng "Una ang Kalidad, Una ang Kaligtasan," lahat ng produkto ay sumasailalim sa mahigpit na kalidad inspeksyon bago umalis sa pabrika, nakakatugon sa mga nauugnay na pamantayan sa sertipikasyon upang matiyak ang awtoridad ng produkto at pagiging maaasahan.

Nagbibigay kami ng komprehensibong mga serbisyo pagkatapos ng pagbebenta kabilang ang gabay sa pag-install, pagkomisyon, pagpapanatili, at teknikal na pagsasanay. Ang aming after-sales team ay binubuo ng mga bihasang propesyonal na technician na kaagad tumugon sa pangangailangan at magbigay ng mahusay na solusyon. Lagi naming itinataguyod ang pangunahing konsepto ng "Lahat para sa ligtas na paggamit ng kuryente" at makipagtulungan sa mga gumagamit upang lumikha ng isang ligtas at matatag na kapaligiran sa pamamahagi ng kuryente.
