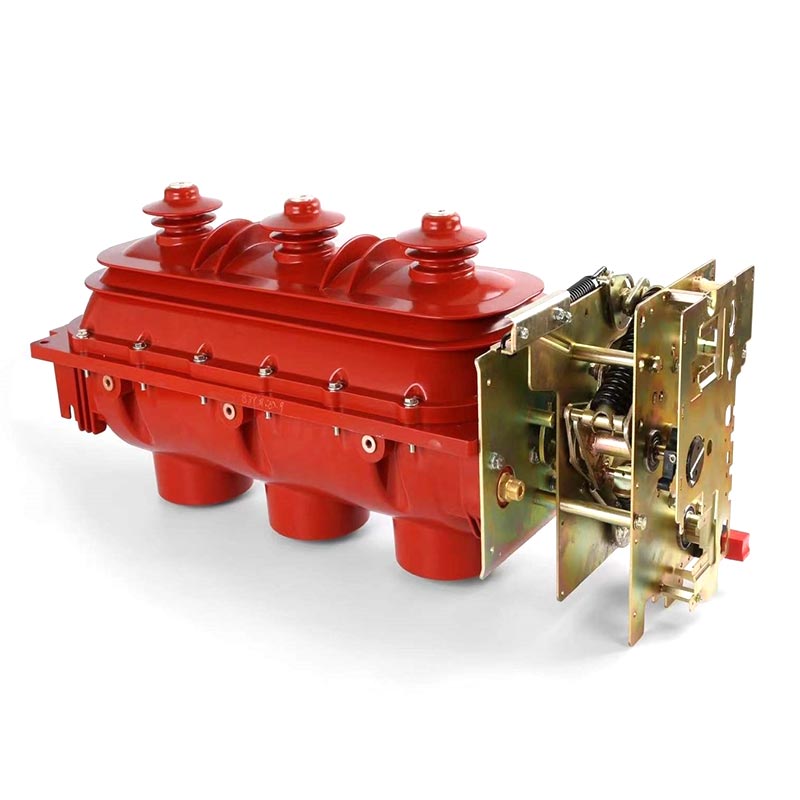

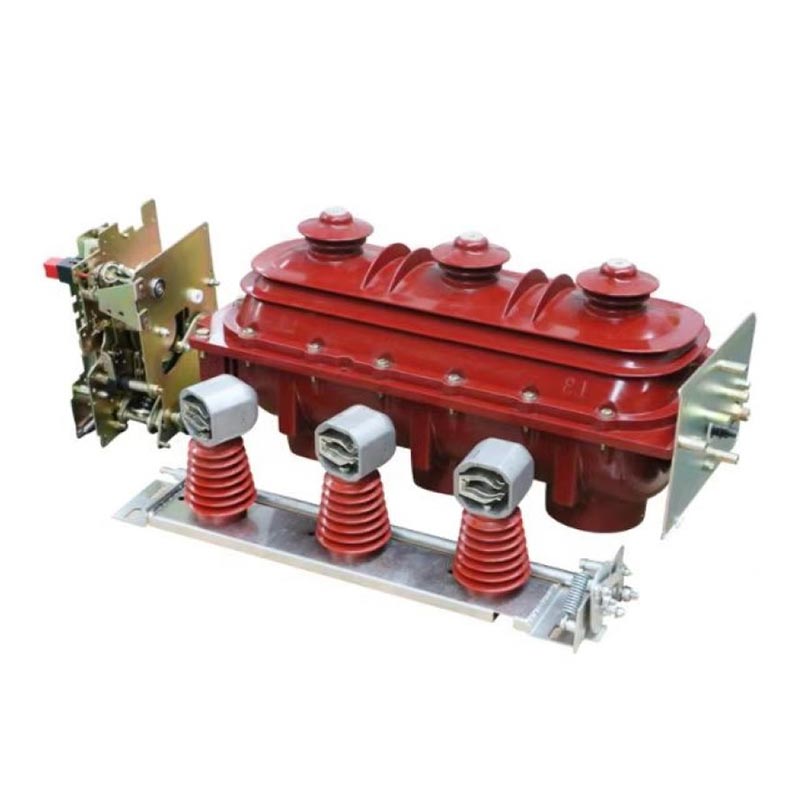

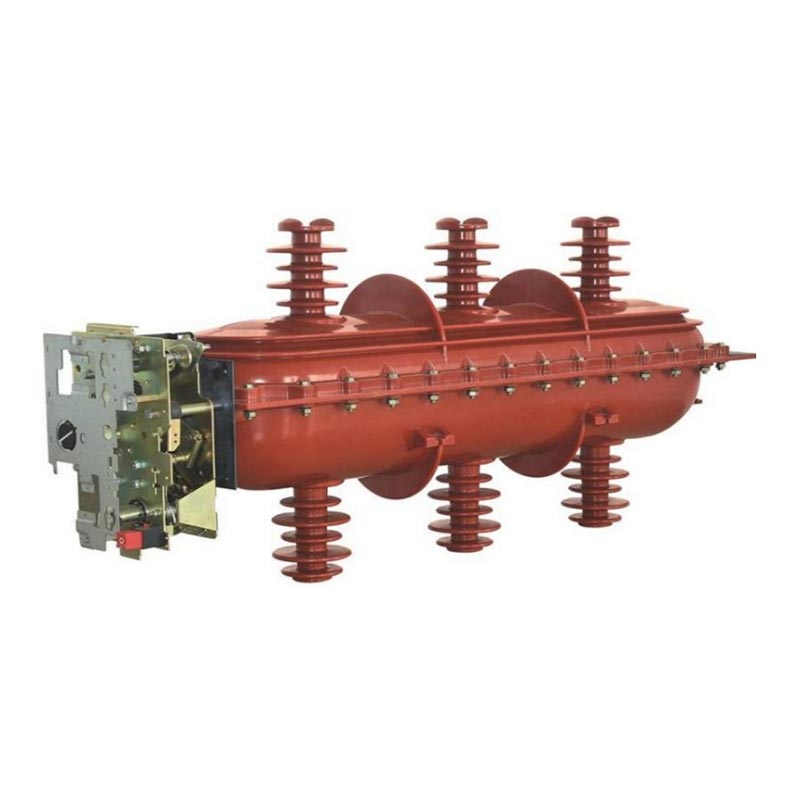

Ang Usune FLN36-40.5 Indoor Load Break Switch ay isang pangunahing high-voltage electrical component na independiyenteng binuo at ginawa ng Zhejiang Usune Electric. Ito ay partikular na idinisenyo para sa ligtas at mahusay na kapangyarihan mga pangangailangan sa pamamahagi ng 35kV rated boltahe na mga sitwasyon at ito ay isang mahalagang piraso ng kagamitan sa modernong pamamahagi ng kuryente system, lalo na angkop para sa ring network at dual-radial power supply system, na gumaganap ng mahalagang papel sa pagtiyak matatag at ligtas na paghahatid at pamamahagi ng kuryente. Ang produktong ito ay maaaring mag-isa na i-on at i-off ang mga alon ng pagkarga at overload na mga alon, o maaari itong pagsamahin sa serye sa isang fuse na naglilimita sa kasalukuyang upang palitan ang isang circuit breaker. Ang load switch ang humahawak sa paglipat ng iba't ibang load currents, habang ang current-limiting fuse ang humahawak sa breaking. ng mabibigat na overload na alon at short-circuit na alon, na nakakamit ng multi-level na proteksyon para sa power system. Nito Ang compact na istraktura, madaling pag-install, at walang maintenance na operasyon ay ginagawa itong perpektong produkto para sa urban power grid pag-upgrade at pag-optimize ng pamamahagi ng kapangyarihang pang-industriya.
Ang Indoor Load Break Switch ay gumagamit ng double-break, tatlong posisyon, umiikot na gumagalaw na istraktura ng contact, na nilagyan ng isang three-position arc-extinguishing chamber (open-close-ground), na tinitiyak ang maayos na paglipat sa ilalim ng iba't ibang operating kundisyon at pagpapabuti ng katatagan ng system. Ang pangkalahatang tatlong-phase na disenyo ng pag-install ay nag-aalok ng mahusay na pag-synchronize, mas kaunting mga bahagi, at maginhawang pag-commissioning at pag-install, na binabawasan ang kahirapan ng on-site construction at pagpapanatili.
Gumagamit ang switch ng upper at lower epoxy resin cast shell para sa sealed assembly. Ang pangunahing circuit at saligan Ang sistema ng circuit ay nasa loob ng shell, na epektibong naghihiwalay sa panlabas na kapaligiran at pinipigilan ang alikabok at moisture corrosion. Ang mataas na lakas ng pagkakabukod ng mga break point at ang malaking distansya ng creepage, kasama ang ang boltahe-equalizing shielding sa papalabas na mga terminal, higit pang mapahusay ang pagkakabukod ng pagiging maaasahan at matugunan ang mahigpit na kinakailangan ng mga sistema ng pamamahagi ng mataas na boltahe ng kuryente.
Napakahusay na pagganap sa kaligtasan. Sa kaganapan ng isang panloob na arcing fault, ang mahina sa likod na istraktura ng panlabas na pambalot puputok, at magbubukas ang pressure relief valve sa tuktok ng cabinet, na magpapalabas ng overpressure na daloy ng hangin sa labas ng gabinete, na pumipigil sa pagkasira ng kagamitan at mga panganib sa personal na kaligtasan. Nilagyan ng five-proof interlock function, panimula nitong inaalis ang maling operasyon, tinitiyak ang kaligtasan ng mga operator at kagamitan.
Sinusuportahan ng Indoor Load Break Switch ang parehong manual at electric operation mode, na may kakayahang umangkop sa site mga kinakailangan, nag-aalok ng kaginhawahan at pagiging maaasahan. Gumagamit ito ng disenyong walang maintenance, na may mahabang elektrikal at mekanikal na habang-buhay, na binabawasan ang mga gastos sa pagpapanatili sa ibang pagkakataon. Ang switchgear ay ganap na gawa sa aluminum-zinc plate, na nag-aalok ng corrosion resistance at mataas na mekanikal na lakas, na angkop para sa iba't ibang panloob na kondisyon ng pagtatrabaho.
1. Kaligtasan ng High Insulation: Gumagamit ng pangunahing high-voltage insulation na disenyo na may mataas na margin at isang IP33 proteksyon rating, pinahuhusay nito ang antas ng kaligtasan ng pagkakabukod ng front operating compartment, nang epektibo pagprotekta sa personal na kaligtasan ng mga operator.
2. Malawak na Applicability: Angkop para sa compact, miniaturized, at madalas na pinapatakbo na mga sitwasyon, na malawakang ginagamit sa urban mga power grid, industriyal at komersyal na pamamahagi ng kuryente, at bagong koneksyon ng grid ng enerhiya, na nakakatugon sa magkakaibang pangangailangan iba't ibang mga senaryo.
3. Pinagsanib na Disenyo: Compact na disenyo ng kumbinasyon ng switch, pagsasama ng isolating switch at grounding function, pagbabawas ng okupasyon sa espasyo ng kagamitan at pagpapadali sa pagsasama ng sistema ng pamamahagi ng kuryente.
4. Mataas na Maaasahan: Gumagamit ng high-reliability na SF6 load switch. Mababa ang presyon ng gas ng SF6, maaasahan ang operasyon, at ang buhay ng pagpapanatili ng gas ay maaaring umabot ng 20 taon, na inaalis ang pangangailangan para sa madalas na muling pagdadagdag ng gas at pagtiyak pangmatagalang matatag na operasyon.
| Hindi. | item | Yunit | Parameter |
| 1 | Na-rate na Boltahe | kV | 40.5 |
| 2 | Na-rate na Kasalukuyan | A | 630 |
| 3 | Na-rate na Dalas | Hz | 50/60 |
| 4 | Power-frequency Makatiis sa Boltahe | kV | 95/110 |
| 5 | Ang Lightning Impulse ay Nakatiis sa Boltahe | kV | 185/215 |
| 6 | Na-rate na Short-time Breaking Current (Peak) | kA | 50 |
| 7 | Na-rate na Closed-loop Breaking Current | A | 630 |
| 8 | Rated Active Load Breaking Current | A | 630 |
| 9 | Rated Transfer Current | A | 1000 |
| 10 | Na-rate na Short-circuit na Nakatiis sa Kasalukuyan | kA | 20 |
| 11 | Pangunahing Circuit Resistance | μΩ | 85 |
| 12 | Mechanical Endurance | Mga oras | 2000 |
| 13 | Taunang Gas Leakage Rate | % | ≤0.1 |
Ang panloob na load break switch na ito ay gumagamit ng SF6 gas bilang arc extinguishing medium, na may mahusay na arc extinguishing at pagganap ng pagkakabukod. Kapag ang switch ay nasira ang kasalukuyang, isang arko ay nabuo kaagad sa paghihiwalay ng ang gumagalaw at nakatigil na mga kontak. Hinihimok ng magnetic field ng permanenteng magnet, mabilis na gumagalaw ang arko at ay pinahaba, habang patuloy na na-ionize at pinapalamig ng SF6 gas, sa huli ay namamatay kapag ang kasalukuyang tumatawid sa zero, na nakakamit ng ligtas at mabilis na kasalukuyang pagkagambala.
Ang double break point distance ay nagbibigay ng mataas na isolation at breaking insulation level. Paggamit ng permanenteng magnet umiikot na prinsipyo ng arko, nagtatampok ito ng mababang paggamit ng enerhiya sa pagpapatakbo, malakas na kakayahan sa pagpatay ng arko, at minimal na pagkasuot ng contact, na epektibong nagpapahaba ng buhay ng kuryente ng switch.
Upang matiyak ang matatag na operasyon ng produkto, ang mga sumusunod na kondisyon ay dapat matugunan para sa pag-install at paggamit:
1. Altitude: Hindi hihigit sa 1000 metro (dapat tukuyin ang mga espesyal na kinakailangan kapag nag-order);
2. Ambient Temperatura: -25℃～+40℃;
3. Relative Humidity: Pang-araw-araw na average ≤95%, buwanang average ≤90%;
4. Seismic Intensity: Hindi hihigit sa Class B;
5. Nakapaligid na hangin na walang matinding polusyon tulad ng alikabok, usok, mga kemikal na kinakaing unti-unti, nasusunog na gas, gasolina, at
spray ng asin.
Bilang isang propesyonal na tagagawa ng mataas na boltahe na mga de-koryenteng kagamitan sa China, ang Yu Shun Electric ay nagbigay ng FLN36-40.5 Indoor Load Break Switch para sa isang malakihang proyekto sa pag-upgrade ng urban power grid sa East China. Ang proyektong kasangkot 35kV na mga linya ng pamamahagi sa walong urban na lugar, na sumasaklaw sa mga residential area, commercial centers, at industrial parks, na may napakataas na mga kinakailangan para sa katatagan at kaligtasan ng suplay ng kuryente.
Bago ang pag-upgrade, ang kasalukuyang switchgear ay nagdusa mula sa mahinang pagkakabukod, madalas na pagpapanatili, at mababang kaligtasan, kabiguang matugunan ang mga pangangailangan ng urban power grid development. Matapos piliin ang produktong ito, nakamit ang proyekto tatlong pangunahing pagpapahusay: Una, ang limang-patunay na interlocking at arc-extinguishing na disenyo ay binabawasan ang maling operasyon at arc faults, pagpapabuti ng kaligtasan ng system; pangalawa, binabawasan ng walang maintenance na disenyo ang buwanang maintenance time ng 80%, pagpapababa ng mga gastos sa pagpapatakbo at pagpapanatili; at pangatlo, ang compact na istraktura ay umaangkop sa panloob na espasyo sa pag-install ng mga substation sa lungsod, na nagpapadali sa pagsasama ng sistema ng pamamahagi ng kuryente. Ang produkto ay nakaranas ng zero failure sa mahigit dalawang taong operasyon, tinitiyak ang matatag na suplay ng kuryente para sa mahigit 500,000 residente at mahigit 300 negosyo, nakakakuha ng mataas na pagkilala mula sa may-ari ng proyekto at lokal na departamento ng suplay ng kuryente. Usune Electric, bilang supplier, nagbigay ng komprehensibong mga serbisyo pagkatapos ng benta kabilang ang on-site na gabay sa pag-install at teknikal na pagsasanay.
A1: Gumagamit ang produkto ng disenyong walang maintenance na may mahabang buhay ng kuryente at mekanikal. Ang SF6 gas ang buhay ng pagpapanatili ay maaaring umabot ng 20 taon. Sa ilalim ng normal na mga kondisyon ng paggamit, walang kinakailangang regular na pagpapanatili; periodic lang ang mga pagsusuri sa casing ng kagamitan, mekanismo ng pagpapatakbo, at presyon ng gas (kung kinakailangan) ay kailangan. Lahat ng mga produkto ng Usune sumailalim sa mahigpit na pagsusuri sa kalidad bago umalis sa pabrika upang matiyak ang tagal at pagiging maaasahan ng produkto.
A2: Ang pangunahing pagkakaiba ay ang mga switch ng load break ay pangunahing ginagamit upang i-on at i-off ang mga alon ng pagkarga at labis na karga. mga alon, habang ang mga tradisyunal na circuit breaker ay maaari ring makagambala sa mga short-circuit na alon. Ang produktong ito, pinagsama sa isang kasalukuyang naglilimita sa fuse sa serye, maaaring palitan ang isang circuit breaker: ang switch ng break ng load ay may pananagutan para sa pag-on at off ng iba't ibang mga alon ng pag-load, habang ang fuse na naglilimita sa kasalukuyang humahawak ng mabigat na labis na karga at short-circuit kasalukuyang pagkagambala. Ito ay angkop para sa 35kV ring network at dual-radial power supply system (tulad ng bilang mga sangay ng urban power grid, pang-industriya at komersyal na distribution room, atbp.), na binabawasan ang mga gastos sa kagamitan habang tinitiyak ang kaligtasan ng system. Bilang isang propesyonal na tagagawa sa China, ang Yushun Electric ay maaaring magbigay ng propesyonal na teknikal gabay upang tulungan ang mga customer sa pagpili ng mga angkop na solusyon.
