Panloob na Air Isolation Switch

Ang Usune GN series Indoor Air Isolation Switch ay isang pangunahing high-voltage electrical product na independiyenteng binuo ni Zhejiang Usune Electric Co., Ltd., isang nangungunang supplier ng high-voltage electrical equipment sa China. Pagsasama-sama ng pinakabagong mga domestic R&D na teknolohiya at mga proseso ng pagmamanupaktura, ito ay partikular na idinisenyo para sa high-current mga kondisyon ng pagpapatakbo sa mga outlet ng generator ng malalaking planta ng kuryente at mga gilingan ng bakal, na pinupunan ang puwang sa merkado para sa high-performance indoor high-current disconnecting switch.

Ang switch na ito ay nagtatampok ng nababaluktot na disenyo ng istruktura, na nagpapahintulot na ito ay tipunin sa tatlong independiyenteng single-pole mga unit o na-configure bilang isang three-pole integrated device upang umangkop sa iba't ibang spatial na layout at mga kinakailangan sa paggamit, depende sa mga pangangailangan sa pag-install ng site. Ang pangunahing tungkulin nito ay magbigay ng maaasahang paghihiwalay ng kuryente sa panahon ng pagpapanatili ng mga de-koryenteng kagamitan at sistema. Sa pamamagitan ng paglikha ng isang malinaw na pahinga sa circuit, tinitiyak nito ang kaligtasan ng mga tauhan ng pagpapanatili at ang integridad ng kagamitan, na nakakatugon sa mga pangunahing kinakailangan sa kaligtasan ng paghihiwalay ng mataas na boltahe mga sistema ng kuryente.

Disenyo ng Produkto at Paglalarawan ng Modelo

1. Mga Bentahe ng Structural Design

Ang serye ng Usune GN ay gumagamit ng isang matibay na pang-agham na disenyo ng istruktura, na pinagsasama ang compact na layout at maginhawa operasyon. Ang three-pole integrated configuration ay epektibong nakakatipid ng espasyo sa pag-install, habang ang independent pinadali ng disenyo ng single-pole ang indibidwal na pagpapanatili at pagpapalit, pagpapahusay ng flexibility ng produkto at pagiging mapanatili. Gumagamit ang switch ng mataas na kalidad na conductive at insulating na materyales, na tinitiyak ang mahusay na conductivity habang pinapabuti ang pagganap ng pagkakabukod at buhay ng serbisyo, nakakatugon sa pangmatagalang matatag na mga kinakailangan sa pagpapatakbo ng panloob na mataas na boltahe na kapaligiran.

2. Paliwanag ng Model Code

Ang mga numero ng modelo ng Usune GN series Indoor Air Isolation Switch ay sumusunod sa standardized coding rules, na ginagawang malinaw ang mga ito at madaling maunawaan, na nagpapahintulot sa mga customer na piliin ang naaangkop na detalye ayon sa kanilang aktwal na mga pangangailangan. Ang mga karaniwang modelo ay GN□--20DW/8000--80. Ang mga tiyak na kahulugan ng bawat code (mula kaliwa hanggang kanan) ay ang mga sumusunod:

- G: Disconnecting switch (pangunahing uri ng produkto, na nagpapahiwatig ng pangunahing function ng produkto ng power isolation)
- N: Uri ng panloob (nagsasaad na ang produkto ay dinisenyo para sa panloob na pag-install)
- □: Disenyo ng serial number (nakikilala ang iba't ibang bersyon ng disenyo sa loob ng parehong serye)
- 20: Na-rate na boltahe (unit: kV, na nagpapahiwatig ng pinakamataas na boltahe na matatagalan ng switch)
- D: Lumipat na may grounding (nilagyan ng grounding function upang matiyak ang ligtas na paglabas sa panahon ng pagpapanatili)
- W: Uri ng anti-polusyon (pinahusay na pagganap laban sa polusyon, angkop para sa malupit na panloob na kapaligiran na may mataas na antas ng polusyon)
- 8000: Rated current (unit: A, na nagpapahiwatig ng maximum na kasalukuyang ang switch ay patuloy na makatiis)
- 80: Na-rate na short-time na makatiis sa kasalukuyang (unit: kA, na nagsasaad ng pinakamataas na kasalukuyang short-circuit na kaya ng switch makatiis sa loob ng tinukoy na oras)

Mga Teknikal na Parameter

Sumusunod si Usune sa prinsipyo ng propesyonal na katumpakan; ang GN series Indoor Air Isolation... Ipinagmamalaki ng switch komprehensibong teknikal na mga parameter upang matugunan ang magkakaibang mga pangangailangan sa iba't ibang mga sitwasyong pang-industriya. Ang lahat ng mga parameter ay sumasailalim mahigpit na pagsubok at pag-verify ng pabrika upang matiyak ang pagsunod sa mga pamantayan at matatag na pagganap ng produkto:

- Rating ng Boltahe: 12kV, 20kV, 35kV (Tatlong mga detalye upang umangkop sa iba't ibang mga configuration ng high-voltage power system)
- Kasalukuyang Rating: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Walong mga pagtutukoy upang umangkop sa mataas na kasalukuyang mga kondisyon sa mga output ng generator)
- Uri ng Produkto: Ungrounded, Single-grounded, Through-wall type (Tatlong uri na angkop sa iba't ibang pag-install kapaligiran at mga kinakailangan sa pagganap)

Mga Kondisyon sa Paggamit

1. Ambient Temperature: -50℃～+50℃ (Stable na operasyon sa matinding temperatura na kapaligiran)
2. Altitude: ≤2000m (Maaaring pahusayin ang adaptability kapag hiniling para sa mga altitude na ≥2500m)
3. Presyon ng Hangin: ≤700Pa (katumbas ng bilis ng hangin ≤34m/s, angkop para sa mga panloob na kapaligiran na may mahusay na bentilasyon)
4. Seismic Intensity: ≤8 (nakatiis sa katamtamang epekto ng lindol, tinitiyak ang matatag na operasyon sa madaling lindol mga lugar)
5. Kapal ng Yelo: ≤20mm (angkop para sa malamig na panloob na kapaligiran kung saan posible ang pag-icing)
6. Polusyon Degree: Class III, IV (pollution-proof na disenyo, angkop para sa panloob na kapaligiran na may mataas na alikabok o kemikal na polusyon)
7. Lokasyon ng Pag-install: Libre mula sa nasusunog at sumasabog na mga panganib, kemikal na kaagnasan, at matinding panginginig ng boses (maaaring matukoy ang mga espesyal na kundisyon sa paggamit sa pamamagitan ng negosasyon sa pagitan ng user at ng tagagawa)

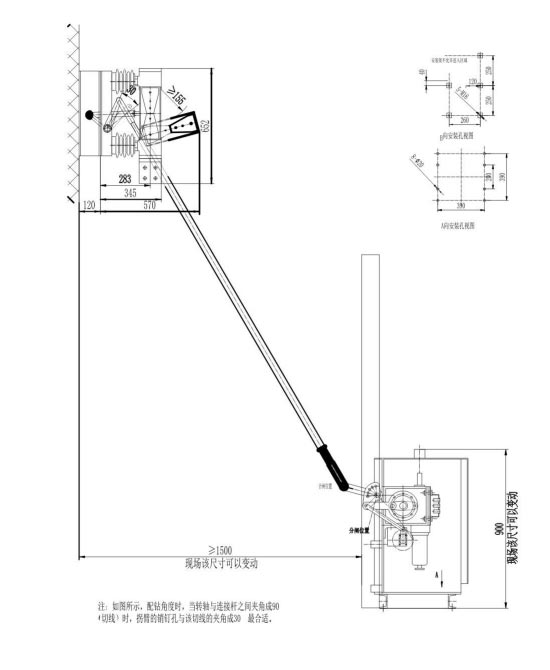

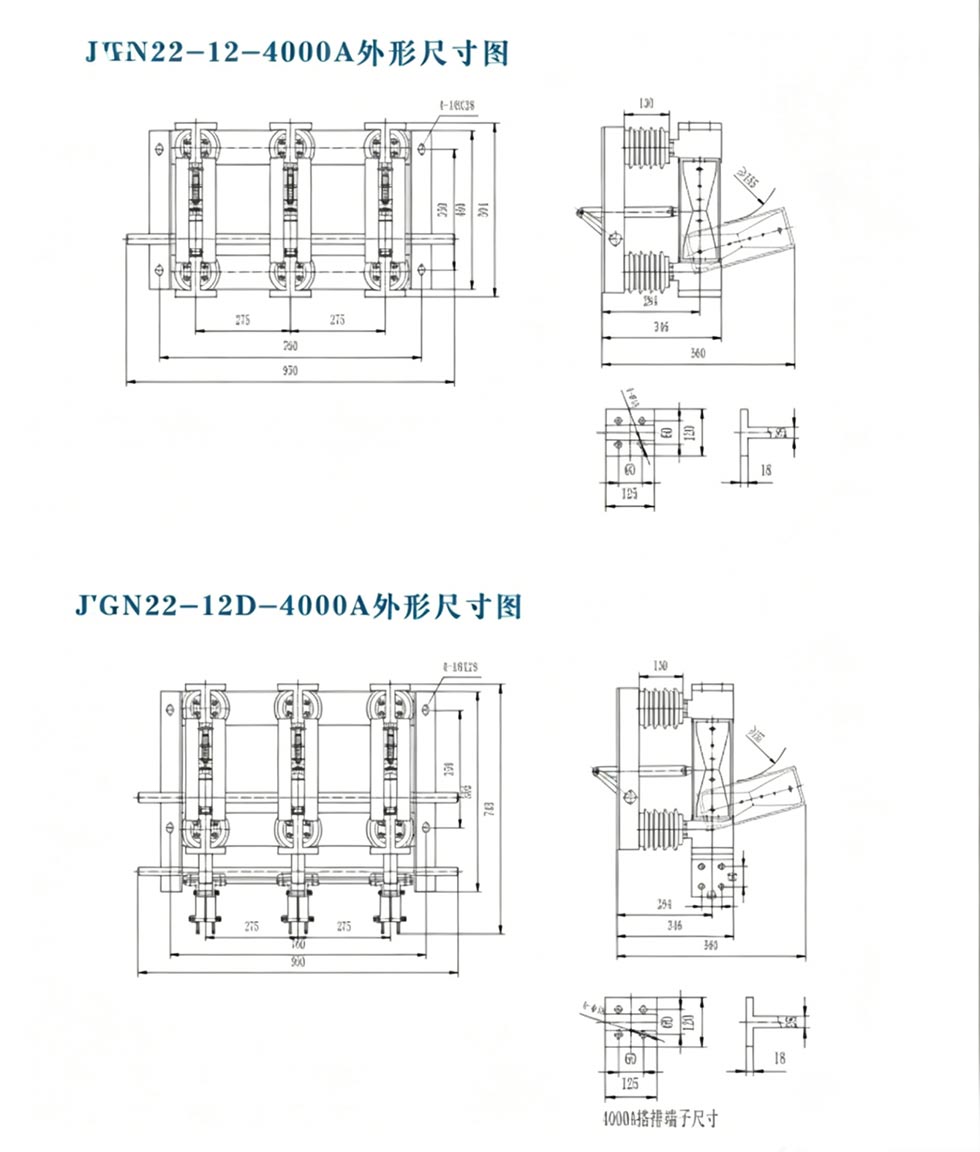

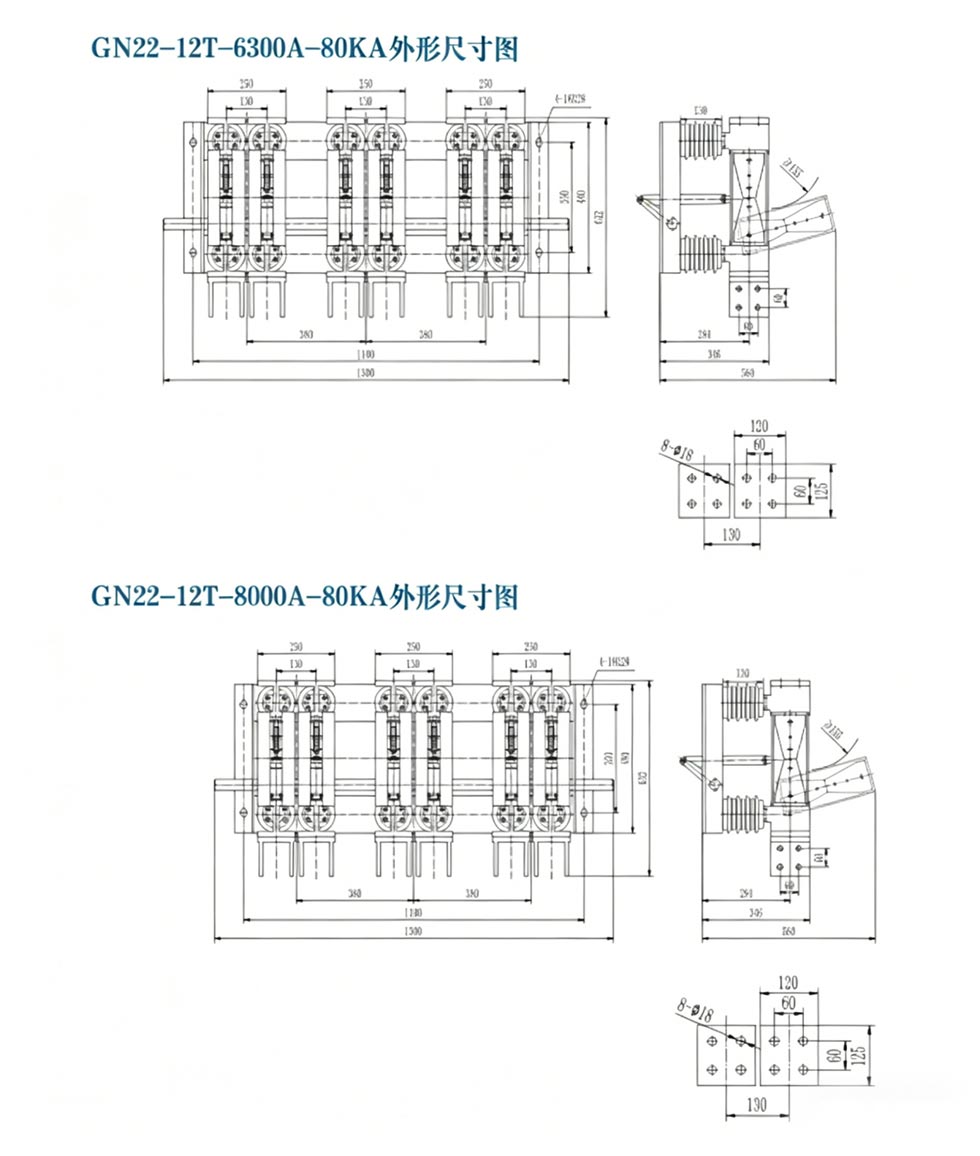

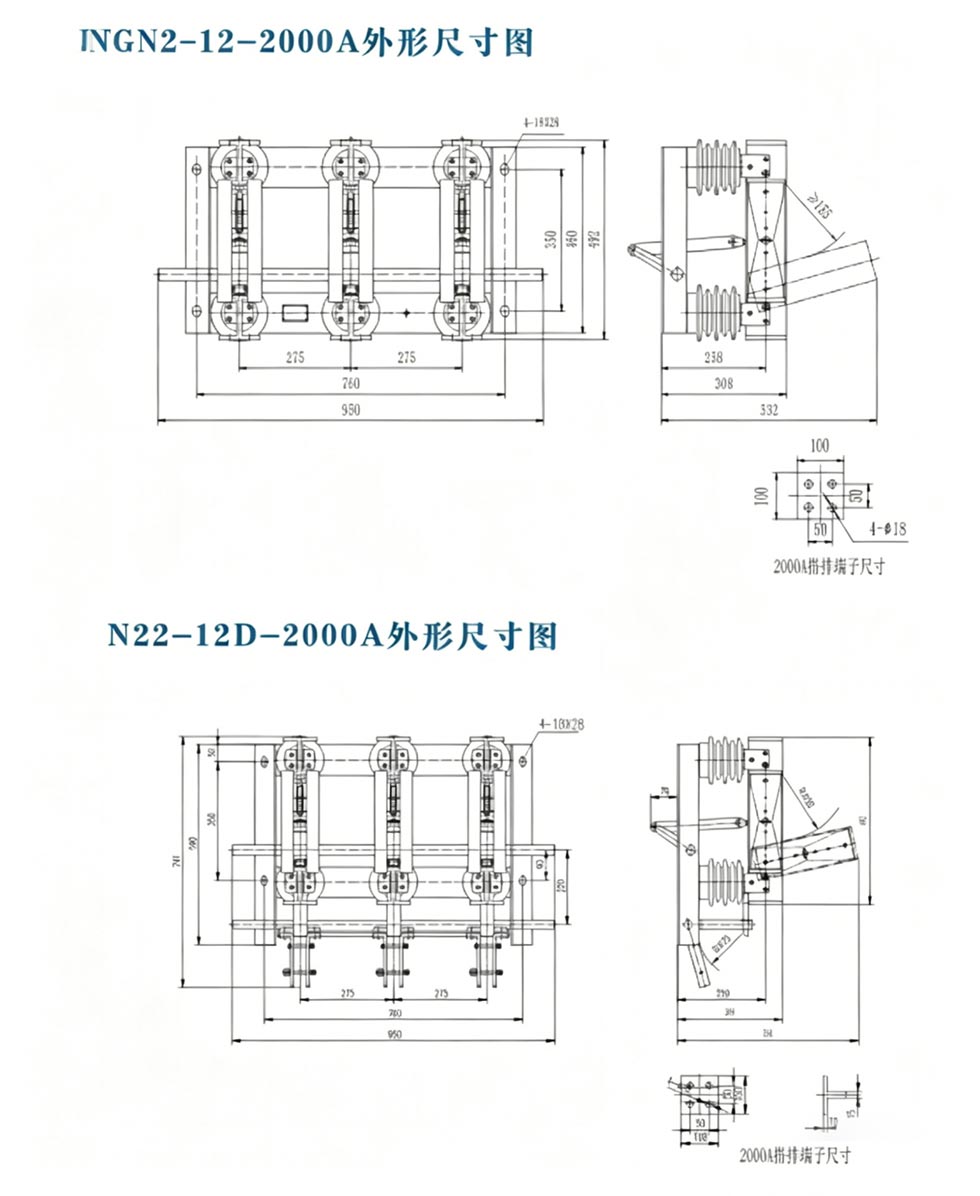

Panlabas na sukat

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Real-world Application Case

Pag-aaral ng Kaso: Malaking Coal-fired Power Plant sa Shandong, China

Isang malaking coal-fired power plant sa Shandong Province, China, na may naka-install na kapasidad na 2×600MW, ay nangangailangan ng high-current na disconnect switch sa outlet ng generator upang matiyak ang ligtas na pagpapanatili ng mga unit at power ng generator sistema. Pagkatapos ng malalim na pagsisiyasat at paghahambing, pinili ng planta ng kuryente ang seryeng Usune GN 20kV/8000A na panloob high-voltage disconnect switch (may grounding switch, uri ng pollution-proof). Bilang itinalagang tagagawa, si Usune nagbibigay ng customized na gabay sa pag-install at serbisyo pagkatapos ng benta. Ang produkto ay gumagana nang matatag sa loob ng tatlo taon mula nang i-deploy ito noong 2023.

Sa panahon ng operasyon, ang switch ay nakatiis sa pagsubok ng mataas na kasalukuyang at malupit na kapaligiran sa loob (antas ng polusyon IV) nang walang anumang mga pagkakamali tulad ng mahinang kontak o pagkasira ng pagkakabukod. Epektibo nitong natupad ang gawain sa paghihiwalay ng kapangyarihan sa panahon ng pagpapanatili ng generator set, tinitiyak ang kaligtasan ng mga tauhan ng pagpapanatili at ang normal na operasyon ng kapangyarihan halaman. Lubos na kinikilala ng customer ang pagganap ng produkto at ang propesyonal na serbisyo ng Usune at nilagdaan ang isang pangmatagalang kasunduan sa pakikipagtulungan sa Usune, na itinalaga ito bilang supplier ng mga disconnecting switch.

FAQ

Q1: Ano ang pangunahing function ng Usune GN series Indoor Air Isolation Switch, at maaari ba itong magamit upang matakpan kasalukuyang load?

A1: Ang pangunahing function ay upang magbigay ng maaasahang power isolation sa panahon ng pagpapanatili ng mga de-koryenteng kagamitan at mga sistema. Sa pamamagitan ng paglikha ng isang malinaw na pahinga sa circuit, tinitiyak nito ang kaligtasan ng mga tauhan at kagamitan sa pagpapanatili. Ito mahalagang bigyang-diin na ang produktong ito ay isang power isolation device, hindi isang load disconnector switch. Hindi pwede gamitin upang matakpan ang kasalukuyang load o short-circuit current; maaari lamang itong patakbuhin kapag ang circuit ay diskargado o pagkatapos maputol ang kasalukuyang load ng iba pang kagamitan sa paglipat.

Q2: Maaari bang i-customize ang Usune GN series na Indoor Air Isolation Switch upang matugunan ang mga partikular na kundisyon sa paggamit sa site?

A2: Oo. Bilang isang propesyonal na tagagawa, ang Usune ay nagtataglay ng komprehensibong R&D at mga kakayahan sa pagpapasadya. Para sa mga user na may espesyal na kundisyon sa paggamit (tulad ng altitude ≥2500m, espesyal na antas ng polusyon, o espesyal na pag-install mga kinakailangan sa espasyo), maaari tayong makisali sa malalim na komunikasyon upang ayusin ang disenyo at mga parameter ng produkto batay sa aktwal na mga kondisyon sa site, na nagbibigay ng mga customized na solusyon. Natutukoy ang mga espesyal na kundisyon sa paggamit sa pamamagitan ng negosasyon sa pagitan ng user at ng tagagawa upang matiyak na ang produkto ay angkop para sa on-site na pagtatrabaho kapaligiran at aktwal na pangangailangan.
