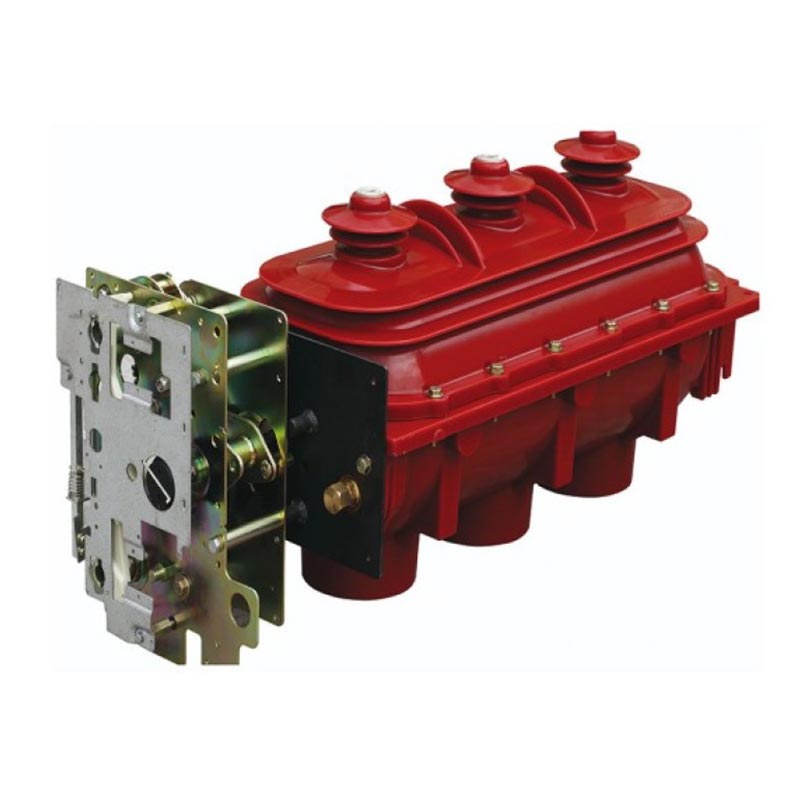

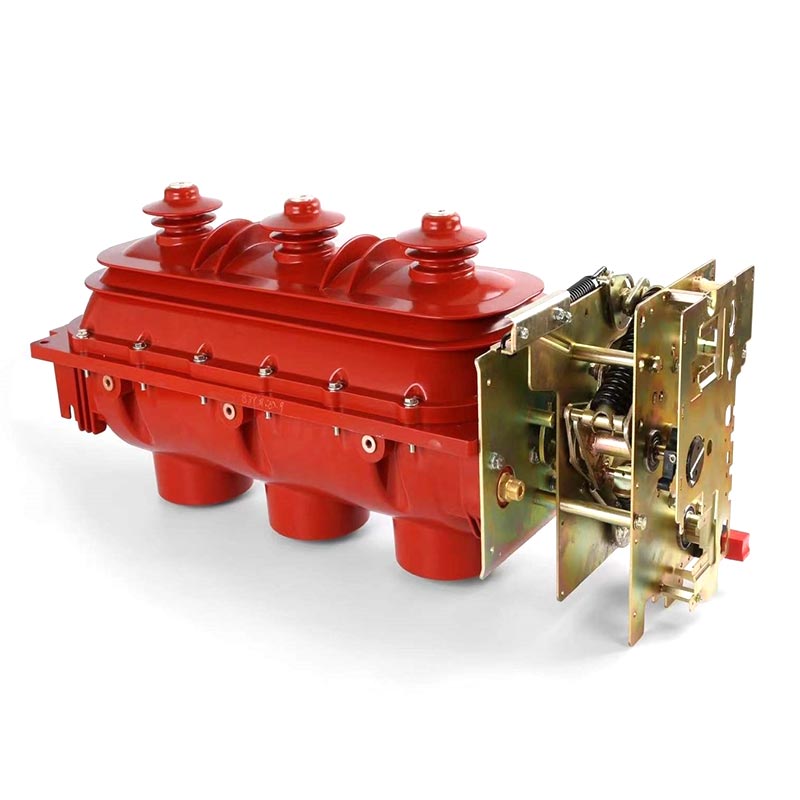

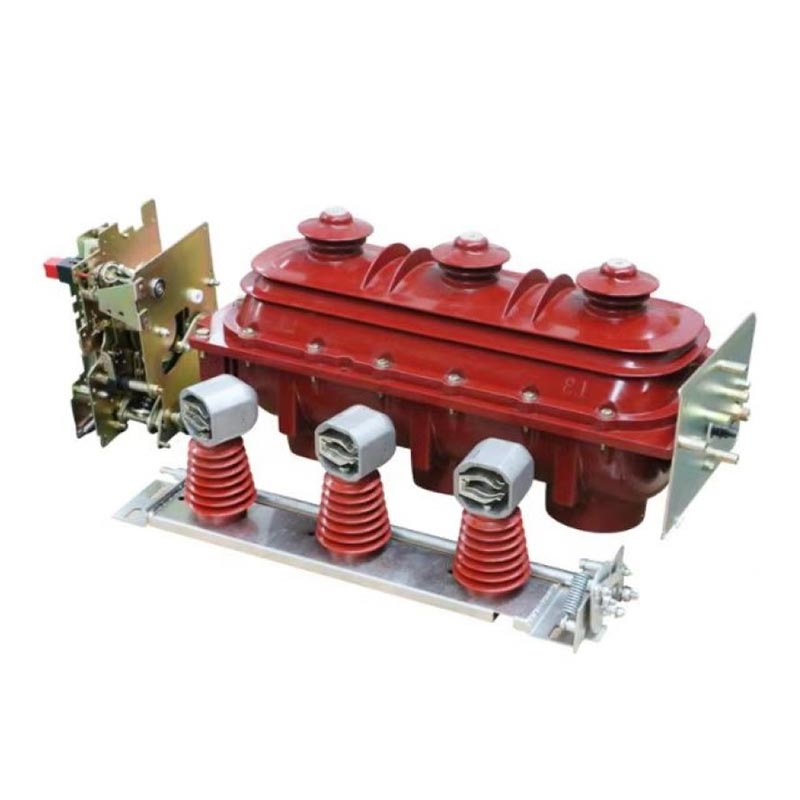

Ang Usune RMU Load Break Switch ay pangunahing kinabibilangan ng tatlong uri ng mga independiyenteng binuong produkto: panloob na AC high-voltage SF6 load switch, load switch-fuse combination appliances, at cable-head mounted load switch, sumasaklaw sa mga modelong FLN36-12D (load switch) at FLRN36-12D (load switch-fuse combination appliance). Ang mga produktong ito maaaring matugunan ang mga pangangailangan ng magkakaibang mga sitwasyon sa pamamahagi ng kapangyarihan, at partikular na angkop para sa kumplikado mga kinakailangan sa pagpapatakbo ng sistema ng kuryente ng China. Bilang pangunahing produkto ng Zhejiang Usune Electric Co., Ltd., ito Ang switch ay ginawa sa modernong pabrika ng kumpanya, na sumasailalim sa mahigpit na pagsusuri sa kalidad sa buong proseso upang matiyak ang matatag at maaasahang pagganap.
1. Si Usune ay lubos na nasangkot sa R&D at produksyon ng mga de-koryenteng kagamitan na may mataas na boltahe sa loob ng maraming taon, pag-iipon ng mayamang karanasan sa mga aplikasyon sa larangan. Ang RMU load break switch ay malawakang ginagamit sa libu-libong mga mga proyekto sa loob ng bansa at internasyonal, na nagpapatunay sa kakayahang umangkop at pagiging maaasahan nito sa iba't ibang kapaligiran.
2. Ang RMU Load Break Switch ay independiyenteng binuo ng propesyonal na R&D team ng Usune, na sumisipsip ng advanced mga dayuhang teknolohiya at pag-optimize ng disenyo nito upang umangkop sa mga aktwal na katangian ng sistema ng kuryente ng China. Nito Ang prinsipyo ng arc-extinguishing, structural design, at operating mechanism ay sumasalamin lahat ng malalim na propesyonal na kadalubhasaan sa ang larangan ng high-voltage switchgear.
3. Ang produkto ay nakapasa sa isang buong hanay ng mga uri ng pagsubok, at ang pagganap nito ay ganap na sumusunod sa GB 3804, GB 16926, IEC 60265, at IEC 60420 na mga pamantayan, na nagpapakita ng teknikal na awtoridad at pagsunod nito.
4. Gumagamit ng isang espesyal na dynamic at static na istraktura ng sealing, ipinagmamalaki nito ang mahusay na pagganap ng sealing at nilagyan na may visual pressure gauge para sa real-time na pagsubaybay. Tinitiyak ng maaasahang mga mekanikal na interlock ang kaligtasan sa pagpapatakbo. Bilang isang propesyonal na tagagawa, ang Usune ay nagbibigay ng komprehensibong after-sales service, na higit na nagpapahusay sa tiwala ng customer.
1. Ang load switch at pinagsamang mga electrical appliances ay binubuo ng pinag-isang insulated housing, switch body, spring operating mechanism, fuse holder, at fuse tripping system. Ang cable-head mounted load switch ay nilagyan ng a dedikadong insulated housing at isang unibersal na spring operating mechanism.
2. Ang upper at lower housings ay nilagyan ng epoxy resin upang bumuo ng selyadong, gas-filled na inner cavity. Ang pag-ikot ng ang karaniwang gumagalaw na kontak ay nakakamit ng tatlong posisyon: "pagsasara," "pagbubukas," at "pagbabatay," tinitiyak ang kakayahang umangkop at maaasahang paglipat.
3. Ang harap ng kahon ng mekanismo ay nilagyan ng SF6 pressure gauge at indicator ng posisyon. Ang posisyon Ang indicator ay direktang naka-link sa gumagalaw na contact drive shaft, tinitiyak ang tumpak at maaasahang indikasyon.
4. Ang isang pressure relief port ay matatagpuan sa likuran ng housing. Sa kaso ng panloob na overpressure dahil sa isang pagkakamali, ang gas ay pinalabas pabalik, pinipigilan ang pasulong na pagbuga at tinitiyak ang kaligtasan ng mga tauhan.
5. Ang mga maaasahang mekanikal na interlock ay ibinibigay sa pagitan ng load switch at grounding switch, at sa pagitan ng grounding switch at ang front door (panel matching) upang maiwasan ang panganib ng maling operasyon.
6. Ang cable-terminal mounted load switch ay nilagyan ng anti-touch front cable connectors, na sumusuporta sa mataas na boltahe mga koneksyon sa cable sa parehong papasok at papalabas na dulo, at partikular na idinisenyo para sa mga sanga/junction ng cable mga kahon.
Ang RMU Load Break Switch ay gumagamit ng SF6 gas bilang arc-extinguishing medium, na nagpapakita ng mahusay na arc-extinguishing pagganap. Kapag nasira ng switch ang kasalukuyang, ang gumagalaw at nakatigil na mga contact ay naghihiwalay, na bumubuo ng isang arko. Hinihimok ng isang permanenteng magnetic field, ang arko ay mabilis na umiikot sa paligid ng mga contact, na nakakamit ng mabilis na deionization at paglamig, pagpapatay sa kasalukuyang zero-crossing point; pagkatapos ng breaking, isang double-break gap na may mataas na antas ng Ang pagkakabukod ng pagkakabukod ay nabuo, na nagreresulta sa malakas na kapasidad ng pagbasag, minimal na pagkasuot ng contact, at mahabang elektrikal buhay.
Ginagamit para sa switching, closing, opening, at grounding operations ng load switch. Ang itaas na operating hole ay kumokontrol ang grounding switch, at ang mas mababang operating hole ay kumokontrol sa load switch; pagkatapos ng pagsasara, ang biyahe tagsibol sabaysabay na nag-iimbak ng enerhiya, at ang biyahe ay mailalabas lamang sa pamamagitan ng manual button o fuse signal.
Batay sa manu-manong mekanismo, ang disenyong ito ay nagdaragdag ng isang aparato sa pag-iimbak ng enerhiya ng motor at isang trip coil. Manual at electric ang operasyon ay independyente at hindi nakakasagabal sa isa't isa. Sinusuportahan nito ang remote control, at ang pagpapatakbo Kasama sa boltahe ang AC220V, DC220V, DC110V, at DC48V.
- Temperatura sa paligid: −25 °C ~ +40 °C
- Altitude: Hindi hihigit sa 2000m
- Halumigmig: Araw-araw na average na relatibong halumigmig ≤95%; buwanang average na kamag-anak na kahalumigmigan ≤90%; pang-araw-araw na average na singaw ng tubig
presyon ≤2.2kPa; buwanang average na presyon ng singaw ng tubig ≤1.8kPa
- Nakapaligid na hangin na walang malaking alikabok, usok, kinakaing unti-unti/nasusunog na mga gas, singaw, at polusyon sa spray ng asin
- Ang panlabas na vibration at seismic interference ay bale-wala
- Secondary circuit induced electromagnetic interference amplitude ≤1.6kV
Ayon sa GB/T 11022-1999 "Mga Karaniwang Teknikal na Kinakailangan para sa High Voltage Switchgear at Controlgear Standards", ang switch ay dapat gumana sa ilalim ng normal na mga kondisyon; kung ang aktwal na mga kondisyon ng operating ay lumihis mula sa normal na hanay (tulad ng altitude na lampas sa 2000m, sobrang temperatura, mataas na kahalumigmigan at madaling paghalay, atbp.), kailangan ng gumagamit upang maabot ang isang kasunduan sa tagagawa.
| Hindi. | item | Yunit | Data | |
| FLN36-12D | FLN36-12D | |||
| 1 | Na-rate na Boltahe | kV | 12 | 12 |
| 2 | Na-rate na Dalas | Hz | 50 | 50 |
| 3 | Na-rate na Kasalukuyan | A | 630 | 125 |
| 4 | Na-rate na Short-time na Makatiis sa Current ng Load Switch / Na-rate na Short-circuit na Tagal | kA/s | 20/3 | - |
| 5 | Na-rate na Short-time na Makatiis sa Current ng Earthing Switch / Na-rate na Short-circuit na Tagal | kA/s | 20/2 | - |
| 6 | Insnalation kasalukuyang | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Prospective na Short-circuit Breaking Current | kA | - | 50 | |
| 7 | Na-rate na Antas ng Pagkakabukod | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Mechanical Life ng Main Circuit at Earthing Circuit | Mga oras | 3000/2000 | 2000/2000 |
| 9 | Na-rate na SF6 Gas Pressure (Gauge Pressure sa 20 ℃) | MPa | 0.04-0.05 | 0.04-0.05 |
| Modelo | Na-rate na Boltahe (kV) | Fuse Rated Current (A) | Fuse Link Rated Current (A) | Rated Breaking Current (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Case 1: Power Distribution Project sa isang Residential Community sa Hangzhou, China Isang malaking residential community sa Pinili ng Hangzhou, na may mataas na pangangailangan para sa katatagan at seguridad ng power supply, ang Usune FLRN36-12D load break switch-fuse combination appliance bilang pangunahing kagamitan sa pamamahagi ng kuryente pagkatapos ng paghahambing. Naka-install sa substation ng komunidad, ito ay responsable para sa paglipat at proteksyon ng mga linya ng kuryente para sa 8 tirahan mga gusali (1200 kabahayan). Mula noong i-commissioning ito noong 2024, ang kagamitan ay gumana nang matatag sa loob ng mahigit 12 buwan nang walang anumang tripping o pagkawala ng kuryente. Ang maaasahang interlocking na disenyo at SF6 arc-extinguishing performance epektibong maiwasan ang pagkawala ng kuryente na dulot ng fault currents, na tinitiyak ang normal na buhay ng mga residente. Bilang tagapagtustos para sa proyektong ito, nagbigay si Usune ng gabay sa pag-install at regular na serbisyo sa pagpapanatili, na nakakuha ng mataas na papuri mula sa pamamahala ng ari-arian ng komunidad at mga residente.
A1: Ang produkto ay nakapasa sa isang buong hanay ng mga uri ng pagsubok, at ang pagganap nito ay ganap na sumusunod sa GB 3804 "3kV～63kV AC High Voltage Load Break Switch", GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance", at IEC 60265 at mga pamantayan ng IEC 60420. Higit pa rito, ang produkto ay independiyenteng binuo ng Usune, na may mahigpit na kontrol sa kalidad sa buong proseso mula sa pagkuha ng hilaw na materyal hanggang sa paggawa at pagsubok ng pabrika. Ang kakaibang dynamic nito at static na istraktura ng sealing, real-time na pagsubaybay sa presyon, at maaasahang mga mekanikal na interlock ay lahat ay tumitiyak ng pangmatagalan matatag na operasyon.
A2: Ang produkto ay idinisenyo upang maging tugma sa mga normal na kondisyon ng pagpapatakbo (altitude ≤ 2000m, temperatura −25 °C ~ +40 °C, atbp.). Kung ang aktwal na mga kondisyon ng pagpapatakbo ay lumihis mula sa normal na hanay (hal., altitude na lampas sa 2000m, labis na temperatura, mataas na kahalumigmigan at paghalay), ang mga gumagamit ay kailangang kumunsulta sa tagagawa (Zhejiang Usune Electric Co., Ltd.) nang maaga. Ang propesyonal na R&D team ng Usune ay maaaring magbigay ng mga customized na solusyon batay sa partikular kapaligiran upang matiyak ang matatag na operasyon ng produkto.
