Kyn28 Switchgear 12kv

Ang Usune Kyn28 Switchgear 12kV ay isang panloob na high-voltage power distribution device na may mga rate na boltahe na sumasaklaw sa 3.6kV, 7.2kV, at 12kV, na angkop para sa 50/60Hz three-phase AC power system. Ito ay isang pangunahing kagamitan sa kuryente sa modernong kapangyarihan transmission at distribution, industrial power distribution, at commercial building power supply fields. Ang produkto nagpapatibay ng isang nakabaluti, metal-enclosed na istraktura, ganap na naghihiwalay sa mga functional unit tulad ng mga circuit breaker, busbar, mga kable, at kontrol ng instrumentasyon. Tinatanggal ng disenyo na ito ang pagkalat ng mga arcing fault mula sa simula. Ito ay din nilagyan ng na-withdraw na vacuum circuit breaker trolley, na nagbibigay-daan sa mabilis na pagpapanatili at pagpapalit nang walang pagsasara pababa ng busbar, ganap na nakakatugon sa mga pangunahing kinakailangan ng mga sistema ng kuryente para sa ligtas, matatag, at mahusay na operasyon at pagpapanatili.

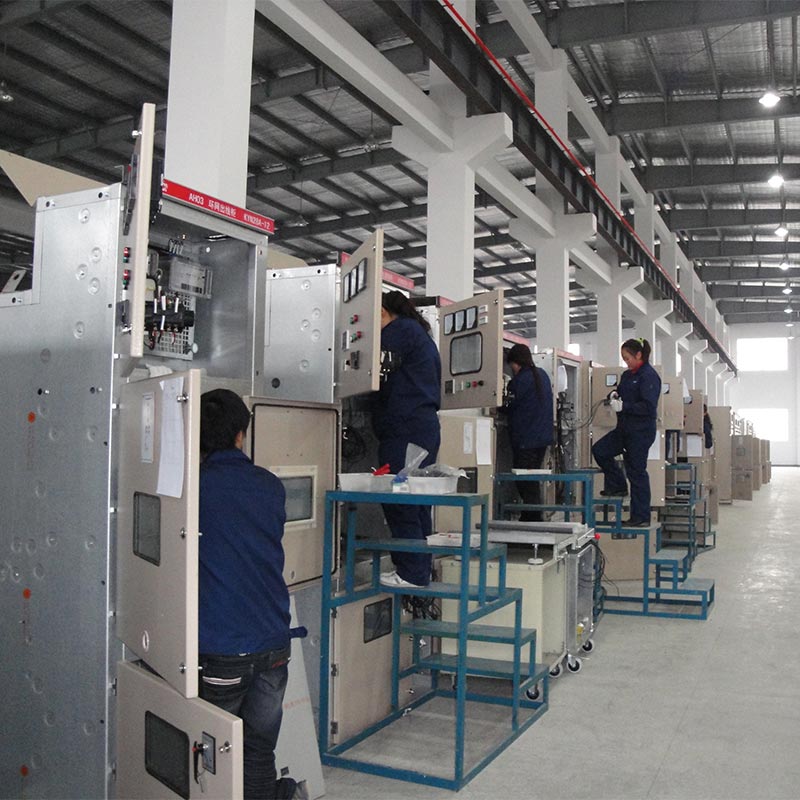

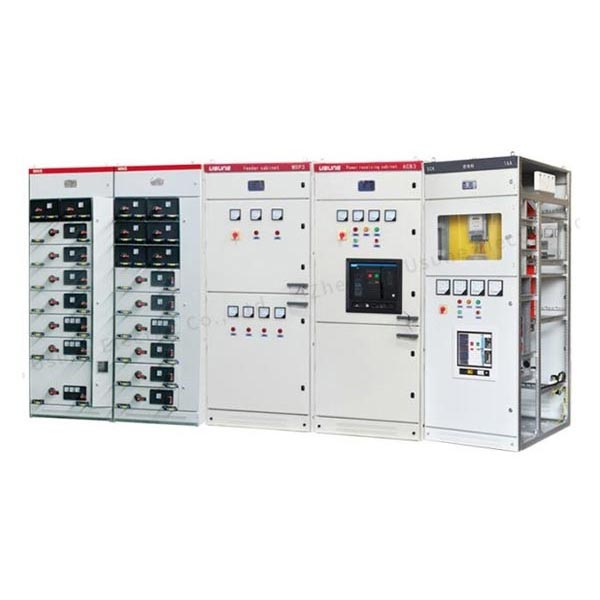

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Mga Pangunahing Teknikal na Parameter

Independiyenteng Istraktura ng Kompartamento

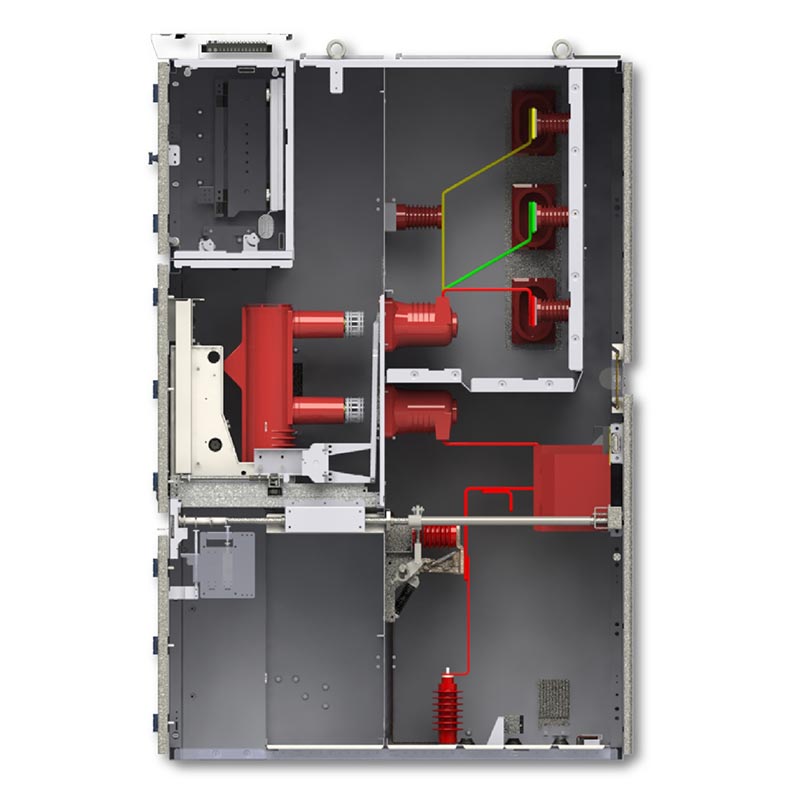

Ang Kyn28 Switchgear 12kV ay gumagamit ng isang modular na disenyo ng compartment na may all-metal na paghihiwalay. Ang apat na functional na lugar ay ganap na independyente, epektibong pumipigil sa pagpapalaganap ng kasalanan:

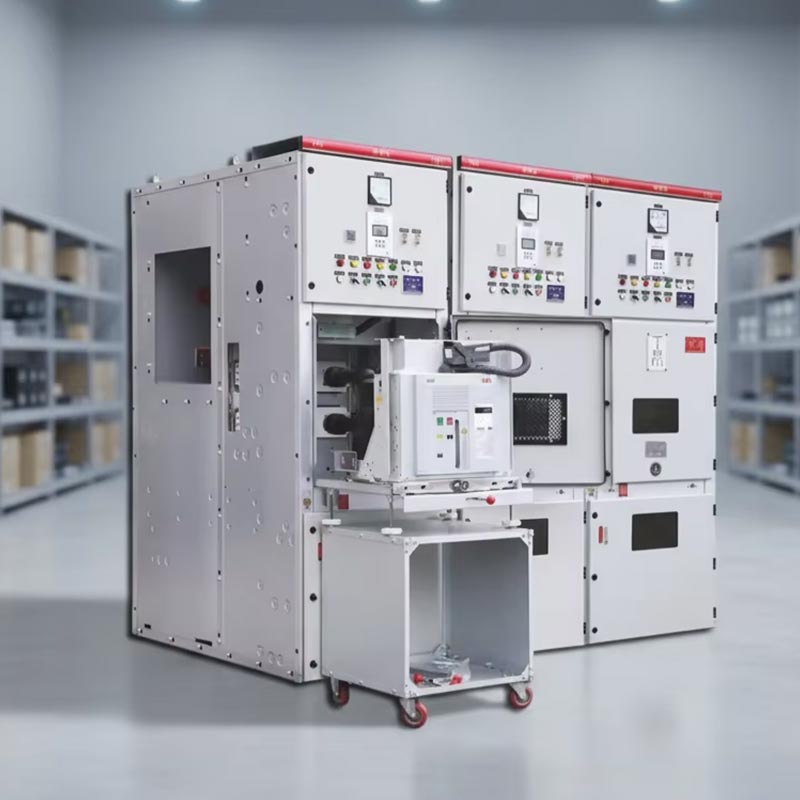

1. Circuit Breaker Compartment: Nag-install ng vacuum circuit breaker trolley, na nilagyan ng tumpak na gabay at mga mekanismo ng interlocking upang matiyak ang ligtas na paggalaw ng troli.
2. Busbar Compartment: Nakapaloob na layout ng main at branch busbars na may mahusay na insulation performance, iniiwasan ang panganib ng phase-to-phase/phase-to-ground short circuits.
3. Cable Compartment: Malaking espasyo, angkop para sa mga multi-circuit cable na koneksyon, pinapadali ang paglalagay ng cable, mga kable, at pagsubok.
4. Instrument at Control Compartment: Pinagsasama ang mga proteksyong device, mga instrumento sa pagsukat, at control circuit mga bahagi para sa sentralisadong pagsubaybay at operasyon.
5. Pressure Relief Device: Nilagyan ng nakalaang pressure relief flap sa itaas, mabilis itong makakapaglabas ng arko presyon sa kaso ng mga panloob na pagkakamali, na tinitiyak ang kaligtasan ng gabinete at mga tauhan.

Mga Pangunahing Kalamangan ng Produkto

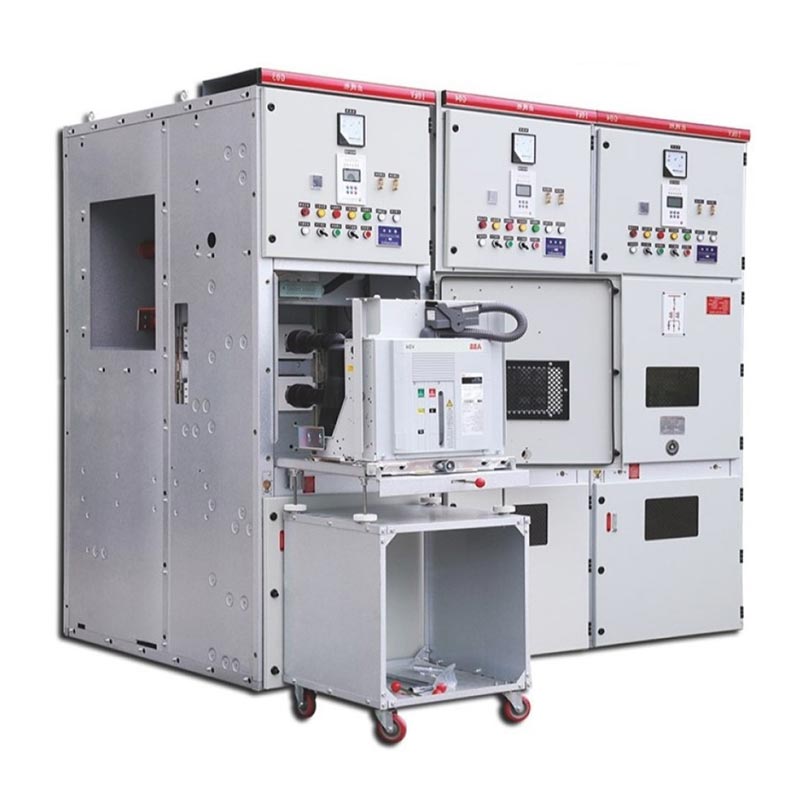

1. Matatanggal na Handcart Design

Ang circuit breaker, PT, at isolating handcart series ay ganap na mapapalitan. Sa panahon ng pagpapanatili, alisin lamang ang sira na handcart at itulak ang ekstrang handcart upang mabilis na maibalik ang kuryente nang hindi dinidiskonekta ang buong busbar, makabuluhang binabawasan ang oras ng pagpapanatili ng pagkawala ng kuryente.

2. Comprehensive "Five-Prevention" Mechanical Interlocking:

- Pinipigilan ang hindi sinasadyang pagbubukas at pagsasara ng mga circuit breaker;
- Pinipigilan ang pagtanggal/pagtulak sa circuit breaker handcart sa ilalim ng load;
- Pinipigilan ang hindi sinasadyang pagsasara ng grounding switch habang pinalakas;
- Pinipigilan ang hindi sinasadyang pagpapasigla kapag nakasara ang grounding switch;
- Pinipigilan ang aksidenteng pagpasok sa mga masiglang compartment.

3. Na-optimize na Kaligtasan at Pagpapanatili

Ang all-front operation at maintenance design ay nag-aalis ng pangangailangan para sa rear maintenance space, na epektibong nakakatipid espasyo sa sahig sa silid ng pamamahagi; ang cabinet ay may built-in na condensation heater, madaling ibagay sa mataas na kahalumigmigan kapaligiran, na pumipigil sa mga pagkakamali sa pagkakabukod na dulot ng paghalay.

4. Mataas na Insulation at Fault Resistance

Gumagamit ang Kyn28 Switchgear 12kV ng mga de-kalidad na materyales sa insulation at scientifically spaced insulation, na nakakamit isang mataas na antas ng pagkakabukod. Ito ay epektibong lumalaban sa mga short circuit, overvoltages, at iba pang electrical faults. Pinagsama-sama kasama ang istraktura ng metal na baluti nito, ipinagmamalaki nito ang malakas na kakayahan sa pagkontrol ng arko.

Pangunahing Uri ng Application

1. Incoming Line Cabinet: Tumatanggap ng kuryente mula sa upstream na pinagmumulan, nagbibigay ng pagtanggap ng kuryente at pangkalahatang proteksyon.
2. Outgoing Line Cabinet: Namamahagi ng kuryente sa mga load, motor, at iba pang terminal circuit, na nagbibigay ng proteksyon.
3. PT at Voltage Measurement Cabinet: Sinusubaybayan ang boltahe ng system at nagbibigay ng proteksyon sa overvoltage.
4. Metering Cabinet: Pinagsasama ang mga instrumento sa pagsukat ng enerhiya para sa tumpak na istatistika ng pagkonsumo ng enerhiya.
5. Busbar Section Cabinet: Pinapagana ang naka-segment na operasyon, paghihiwalay, at proteksyon ng mga seksyon ng busbar.
6. Isolation Cabinet: Nagbibigay ng electrical isolation, na tinitiyak ang ligtas na pagpapanatili.

Real-World Application Case

Case 1: 10kV Power Distribution Project para sa Malaking Data Center sa East China

Mga Kinakailangan sa Proyekto: Ang data center ay nangangailangan ng 99.99% power availability at zero-fault, highly stable medium-voltage power distribution system upang matiyak ang tuluy-tuloy na supply ng kuryente sa mga core load gaya ng mga server at kagamitan sa paglamig.

Solusyon: Isang kumpletong sistema ng pamamahagi ng kuryente ay ginawa gamit ang Usune Kyn28 Switchgear 12kV units, kasama ang mga papasok na cabinet, metering cabinet, PT cabinet, at 12 papalabas na cabinet. Nilagyan ito ng 40kA short-circuit breaking capacity vacuum circuit breakers at intelligent integrated protection device upang makamit ang mabilis na pagkakamali paghihiwalay at tumpak na lokasyon ng pagkakamali.

Mga Resulta sa Operasyon: Mula noong i-commissioning ito noong 2023, ang system ay gumana nang walang anumang mga pagkakamali, na may 100% rate ng katumpakan sa mga aksyon sa proteksyon. Ang taunang oras ng pagkawala ng kuryente ay mas mababa sa 5 minuto, ganap na nakakatugon sa mataas pagiging maaasahan power supply ng mga kinakailangan ng data center at epektibong pag-iwas sa pang-ekonomiyang pagkalugi ng sampu-sampung milyon-milyong dolyar dahil sa pagkawala ng kuryente.

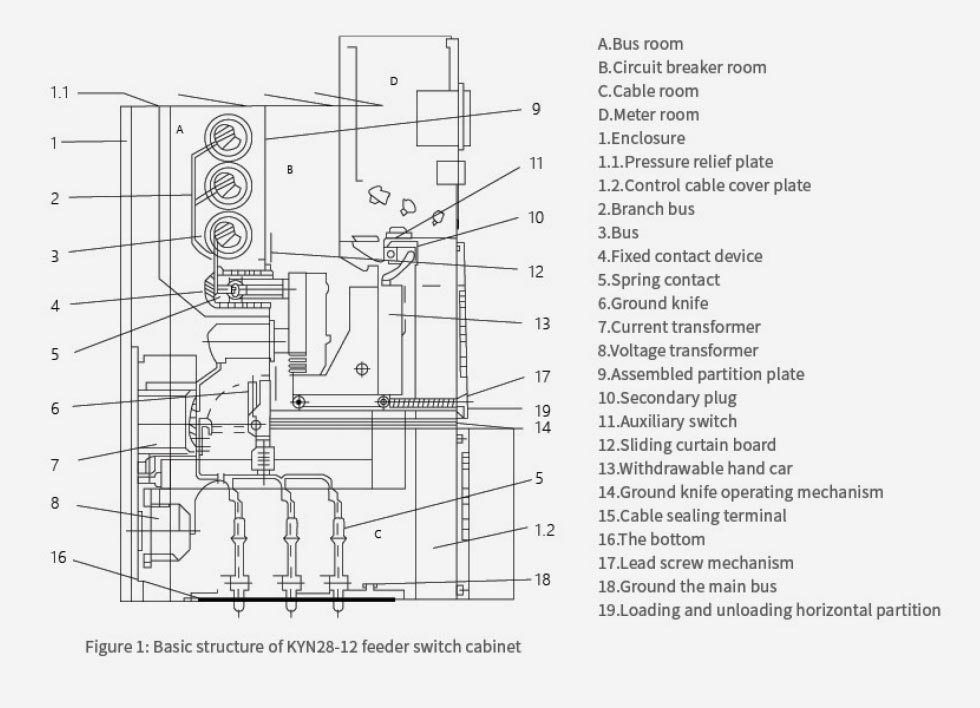

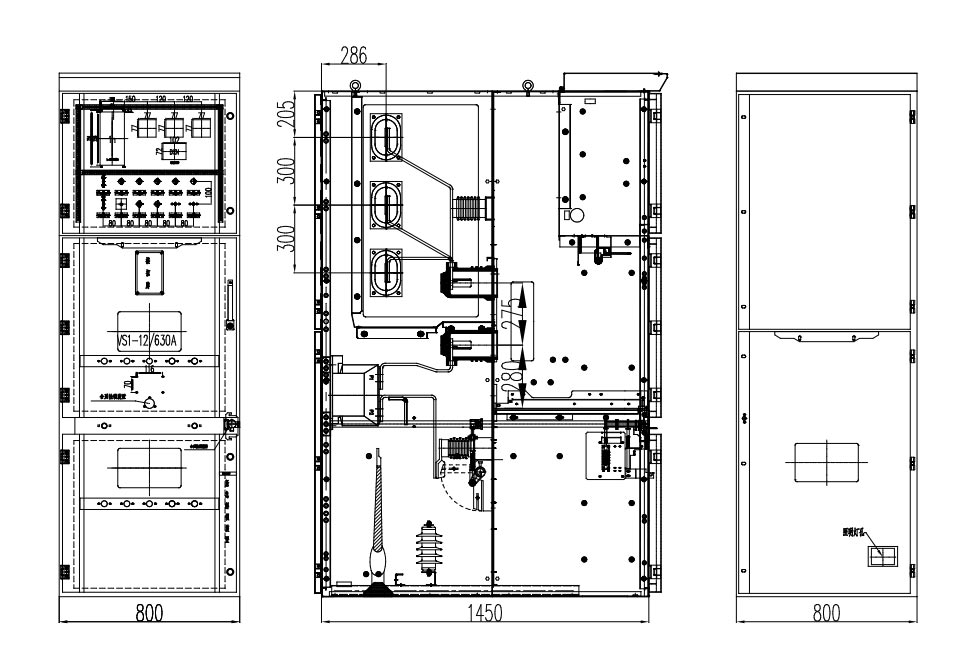

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

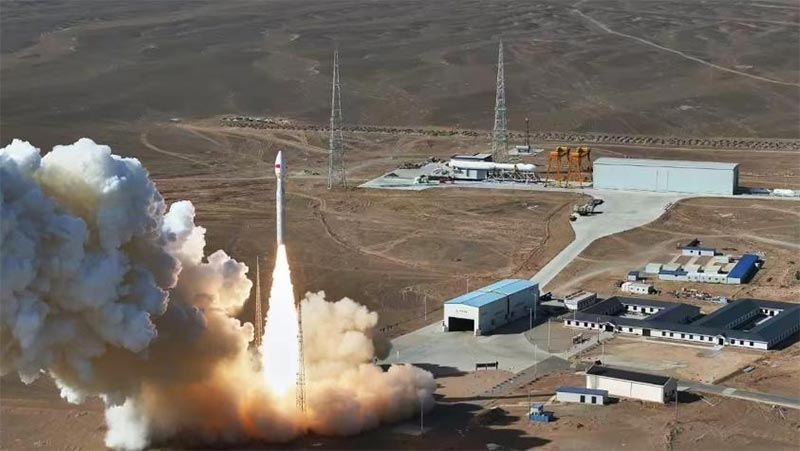

Cas-space Rocket Launch Project

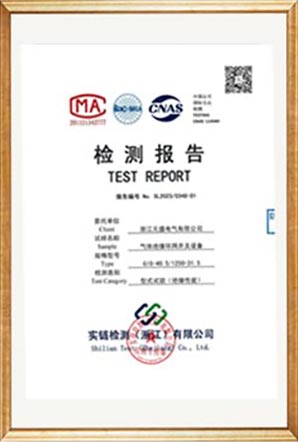

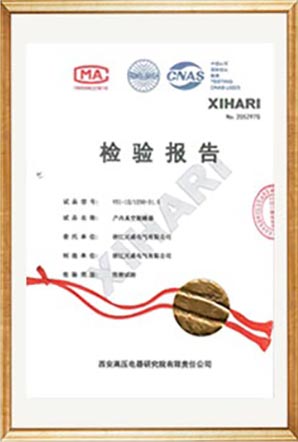

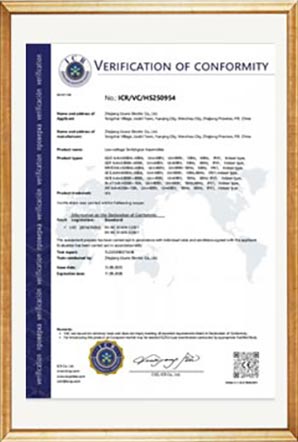

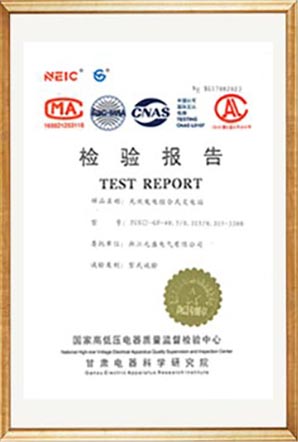

Ulat sa Pagsubok
