Kyn28 Switchgear 20kv

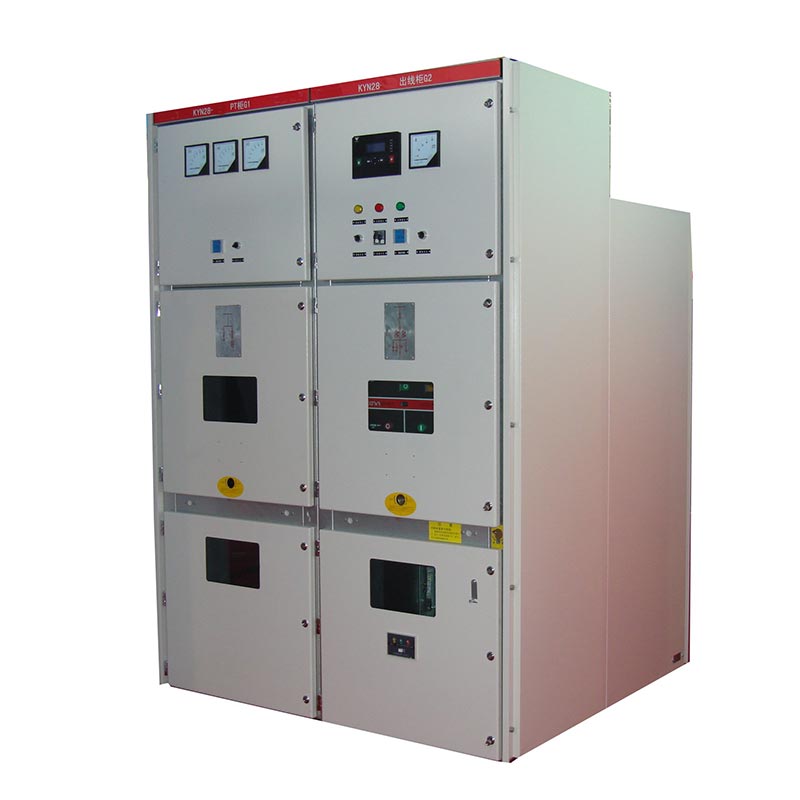

Ang Usune Kyn28 Switchgear 20kV ay isang panloob na three-phase AC metal-enclosed switchgear, pangunahing ginagamit sa 24kV power system, na nagbibigay-daan sa pagtanggap, pamamahagi, kontrol, proteksyon, at pagsubaybay ng elektrikal na enerhiya.

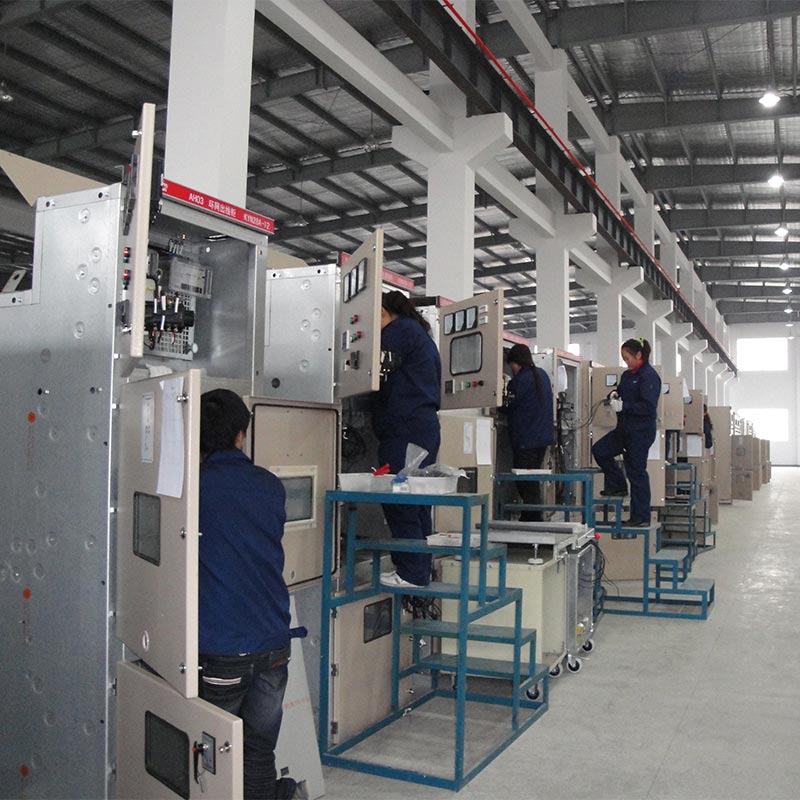

Gumagamit ang produkto ng air insulation + heat-shrinkable/epoxy coating insulation, na may IP4X protection rating (cabinet). Ang compact na istraktura nito at mataas na antas ng pagkakabukod ay ginagawa itong angkop para sa iba't ibang mga senaryo ng pamamahagi ng kuryente sa loob ng bahay. Bilang a medium-voltage power distribution solution na ginawa ng isang propesyonal na tagagawa ng Chinese, ang produktong ito, kasama nito matatag na pagganap at standardized na disenyo, ay naging isang pinagkakatiwalaang pagpipilian ng supplier na may mataas na kalidad para sa mga customer sa buong mundo. Ang lahat ng pangunahing produksyon ay nakumpleto sa aming sariling pabrika.

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Pangunahing Teknikal na Parameter

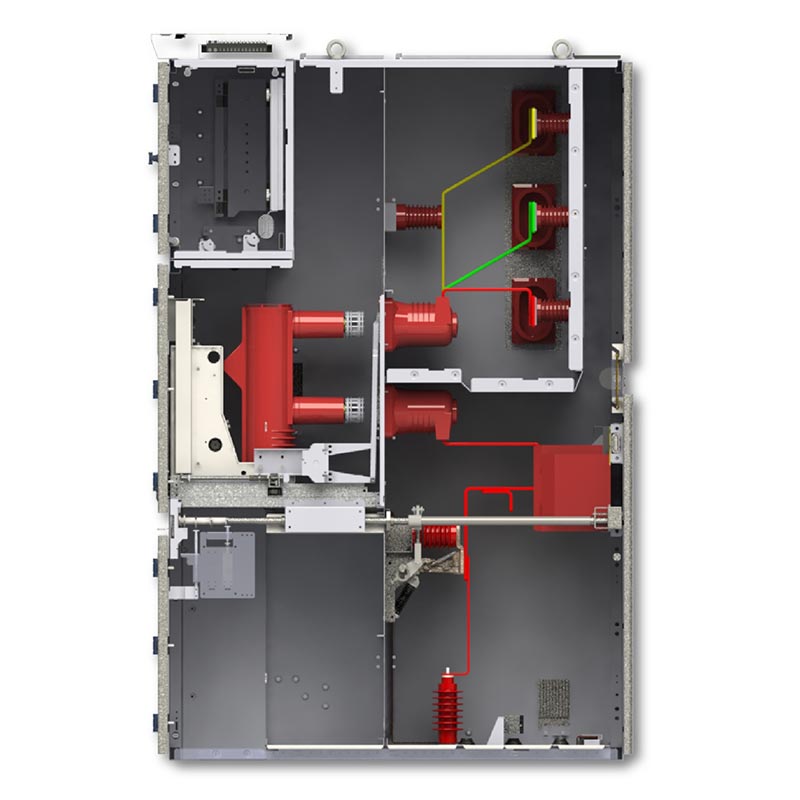

Istraktura ng Cabinet Compartment

1. Circuit Breaker Compartment: Nag-i-install ng mga VS1/ZN63/VD4 na uri ng vacuum circuit breaker troli.
2. Busbar Compartment: Inaayos ang mga pangunahing busbar, branch busbar, at insulator.
3. Cable Compartment: Nilagyan ng mga CT, PT, grounding switch, cable terminal, atbp.
4. Control Instrument Compartment: Nag-i-install ng mga relay, proteksyon device, instrumento, at pangalawang circuit.
5. Pressure Relief Channel: Nilagyan ng arc relief device sa itaas upang mapabuti ang kaligtasan sa pagpapatakbo.

Mga Pangunahing Tampok ng Produkto

1. All-metal isolation structure para maiwasan ang paglaganap ng fault at interference sa isa't isa.
2. Kumpletuhin ang limang-patunay na mechanical interlocking upang maiwasan ang aksidenteng pagbukas, pagsasara, o pagpasok sa energized mga kompartamento.
3. Naaalis na trolley na inilagay sa gitna, na nagbibigay-daan para sa operasyon at pagpapanatili sa harap, na nagpapadali sa pag-aayos.
4. Ang Kyn28 Switchgear 20kV ay may mataas na antas ng pagkakabukod, malakas na paglaban sa fault, compact na istraktura, at angkop para sa iba't ibang mga scheme ng pamamahagi ng kuryente.
5. Nakakatugon sa mga internasyonal at pambansang pamantayan, na may matatag at maaasahang kalidad.

Real-world application case

Isang proyekto ng power distribution station sa isang industrial park. Ang isang pangunahing provincial industrial park ay kinabibilangan ng marami mga gusali ng pabrika, mga gusali ng opisina, at mga pasilidad na sumusuporta sa kuryente, na nangangailangan ng napakataas na pagiging maaasahan at kaligtasan sa supply ng kuryente. Pinili ng proyekto ang 16 na Usune Kyn28 Switchgear 20kV units, na may rate na kasalukuyang 1250A at isang short-circuit breaking current na 31.5kA.

Sa loob ng higit sa dalawang taon mula noong i-commissioning, ang kagamitan ay gumana nang matatag, mabilis na nililinis ang mga short-circuit fault. nang walang anumang mga insidente sa kaligtasan. Ang istraktura ng pagpapanatili na naka-mount sa harap ay makabuluhang binabawasan ang kahirapan sa pagpapanatili at downtime, na nakakuha ng mataas na papuri mula sa departamento ng pagpapatakbo at pagpapanatili ng parke.

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

Q1: Anong mga antas ng boltahe ang naaangkop sa switchgear ng KYN28-24?

A1: Ang produktong ito ay may rate na boltahe na 24kV at tugma sa 50/60Hz three-phase AC power system na sumasaklaw 3.6～12kV at 24kV na antas.

Q2: Aling uri ng vacuum circuit breaker ang dapat gamitin kasama ng switchgear?

A2: Kasama sa karaniwang configuration ang isang VS1 (ZN63) type na vacuum circuit breaker trolley, at tugma din ito sa industriya-standard na mga circuit breaker tulad ng VD4, na nag-aalok ng malakas na pagpapalitan.

Q3: Ang Kyn28 Switchgear 20kV ba ay angkop para sa mga application na may mabigat na karga gaya ng pang-industriya at pagmimina at mga data center?

A3: Oo. Ang produkto ay may pinakamataas na kasalukuyang na-rate na 3150A at isang short-circuit breaking current na 31.5kA, nagpapakita ng malakas na kakayahan sa pagtiis at pagtugon sa mga pangangailangan sa pamamahagi ng kuryente ng mga kritikal na karga sa industriya at mga mining enterprise, data center, matataas na gusali, at iba pang katulad na application.
