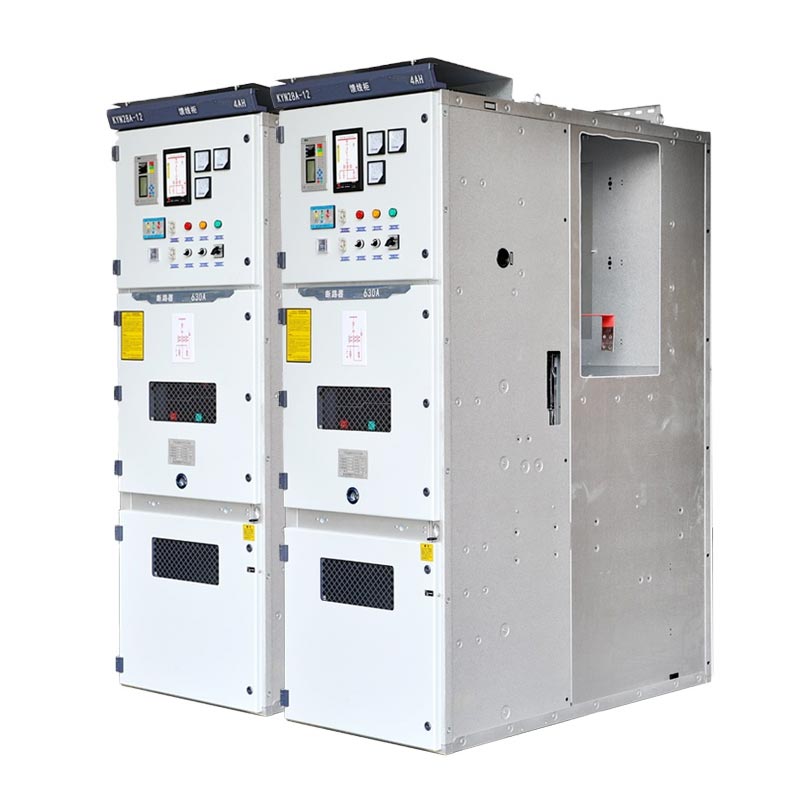

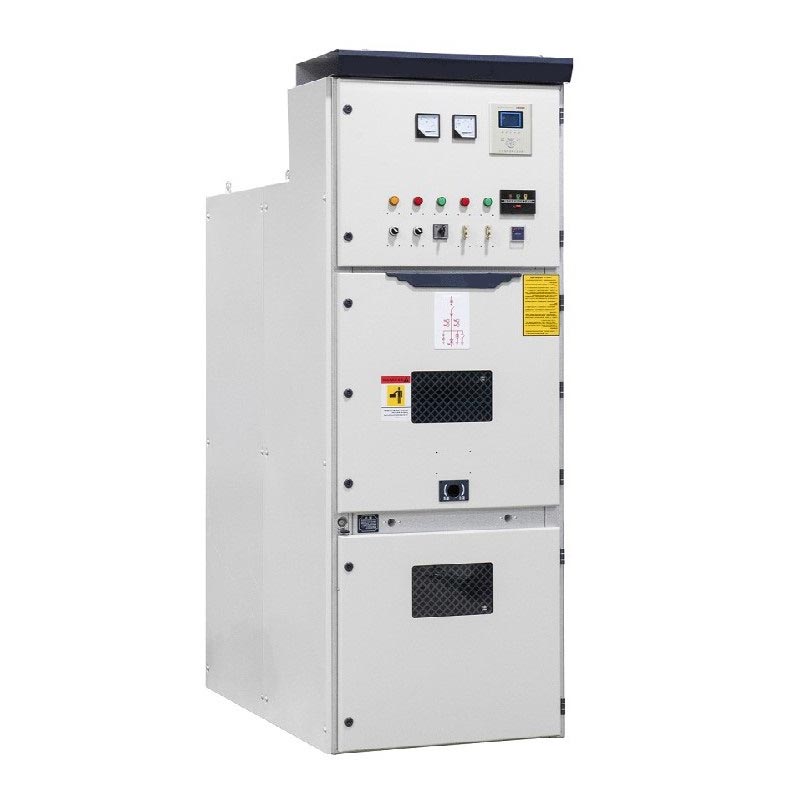

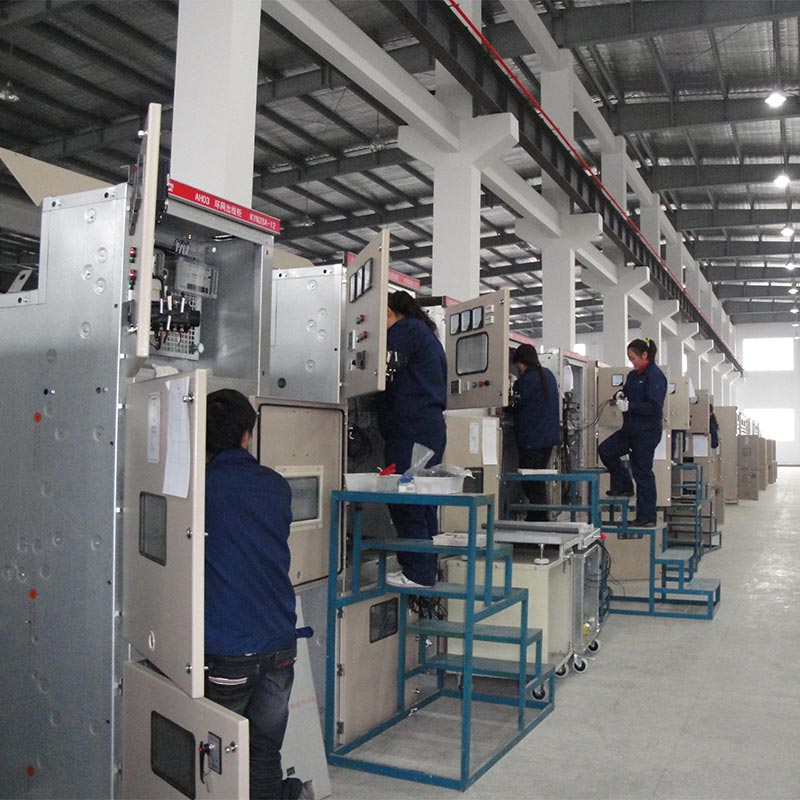

Ang Usune Medium Voltage 11kV Indoor VCB Panel (KYN28 series) ay isang armored, withdrawable, metal-enclosed switchgear idinisenyo para sa ligtas at mahusay na pagtanggap, pamamahagi, kontrol, at proteksyon ng medium-voltage power grids. Ito ay isang pangunahing yunit ng pamamahagi sa sistema ng kuryente, na tinitiyak ang matatag na operasyon ng system sa ilalim ng parehong normal at fault kundisyon.
- Mga Naaangkop na Sistema: 3.6～12kV / 24kV Three-phase AC 50/60Hz
- Mga pamantayan: IEC 62271-200, GB 3906, DL/T 404
- Pangunahing Istruktura: Nakabaluti na metal enclosure, naaalis na istraktura ng troli
- Rating ng Proteksyon: Cabinet IP4X, Interior IP2X
Mababang boltahe switchgear
Katamtamang boltahe switchgear
| Modelo | Na-rate na Boltahe | Aplikasyon |
| KYN28A-12 | 12kV (7.2kV/3.6kV opsyonal) | 10kV class medium-voltage distribution system |
| KYN28-24 | 24kV | 20kV class medium-voltage distribution system |
| item | KYN28A-12 (12kV) | KYN28-24 (24kV) | Yunit |
| Na-rate na Boltahe (Ur) | 12 | 24 | kV |
| Na-rate na Dalas | 50/60 | 50/60 | Hz |
| Rated Current (Ir) | 630～3150 | 630～3150 | A |
| Na-rate na Short-circuit Breaking Current | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| Na-rate na Short-time Withstand Current (3s/4s) | 25, 31.5, 40, 50 | 25, 31.5 | kA |
| Rated Peak Makatiis sa Kasalukuyang | 63, 80, 100, 125 | 63, 80 | kA |
| 1min Power-frequency Withstand Voltage (Phase-to-Phase/Phase-to-Earth) | 42 | 65 | kV |
| Rated Lightning Impulse Withstand Voltage (Peak) | 75 | 125 | kV |
| Proteksyon Degree | IP4X (enclosure), IP2X (internal compartment) | IP4X (enclosure), IP2X (internal compartment) | — |
| Operating Ambient Temperature | -15℃ ～ +40℃ | -15℃ ～ +40℃ | ℃ |
| Altitude | ≤1000m (derated para sa mas mataas na altitude) | ≤1000m (derated para sa mas mataas na altitude) | m |

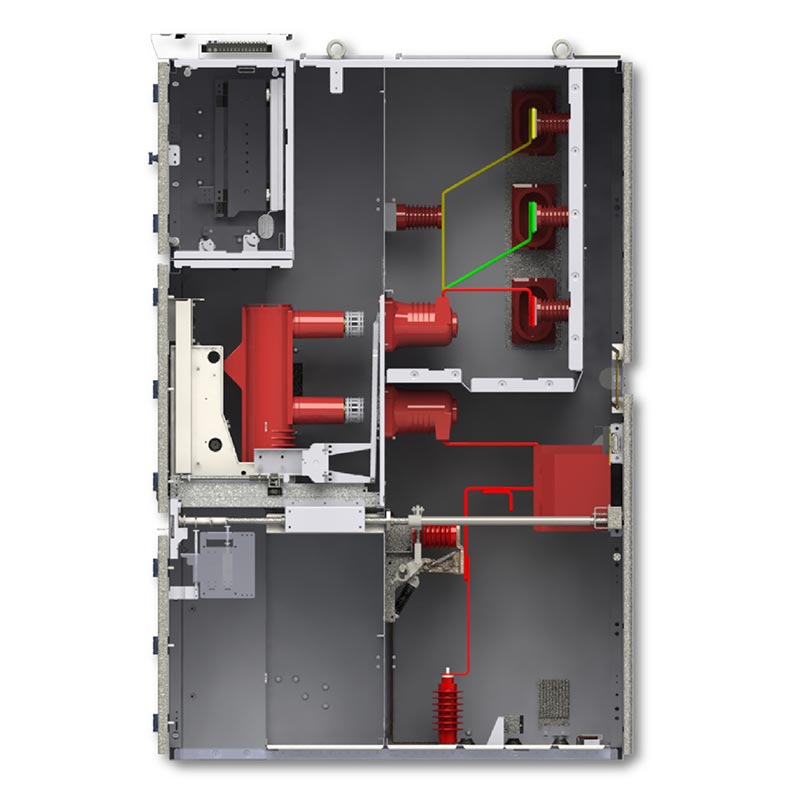

Gumagamit ang Medium Voltage 11kV Indoor Vcb Panel ng mga steel plate para paghiwalayin ang limang independiyenteng grounded na metal compartment, epektibong pinipigilan ang pagkalat ng mga fault arc at pagtiyak ng personal na kaligtasan:
1. Circuit Breaker Compartment: Built-in na naaalis na vacuum circuit breaker trolley (VS1/ZN63A, VD4, atbp.), nilagyan na may mekanikal na interlocking, na nagpapahintulot sa troli na lumipat sa pagitan ng pagtatrabaho, pagsubok, at mga nakadiskonektang posisyon.
2. Busbar Compartment: Naglalaman ng mga pangunahing busbar at branch busbar, ganap na nakahiwalay mula sa iba pang mga compartment hanggang maiwasan ang pagpapalaganap ng fault.
3. Cable Compartment: Nilagyan ng mga kasalukuyang transformer (CTs), voltage transformer (PT), grounding switch, cable terminal, at surge arrester para sa koneksyon at proteksyon ng cable.
4. Control Instrument Compartment: Naglalagay ng mga protective relay, instrument, control switch, indicator light, at pangalawang circuit para sa pagsubaybay at pagpapatakbo.
5. Pressure Relief Channel: Nagtatampok ng pressure relief device sa itaas para ligtas na mailabas ang arc pressure at gas sa kaso ng mga panloob na pagkakamali, na pumipigil sa pinsala sa gabinete at pinsala sa mga tauhan.
1. Matatanggal na Handcart Design: Ang Medium Voltage 11kV Indoor Vcb Panel handcart ay ganap na mapapalitan, na nagpapahintulot
para sa mabilis na inspeksyon at pagpapalit nang hindi nangangailangan ng kumpletong pagkawala ng busbar, na makabuluhang binabawasan ang downtime.
2. Comprehensive Five-Prevention Mechanical Interlocking:
- Pinipigilan ang hindi sinasadyang pagbubukas at pagsasara ng mga circuit breaker
- Pinipigilan ang pagtulak o paghila ng circuit breaker trolley sa ilalim ng load
- Pinipigilan ang hindi sinasadyang pagsasara ng grounding switch habang pinapagana
- Pinipigilan ang pagpapasigla sa grounding switch kapag ito ay nasa saradong posisyon
- Pinipigilan ang hindi sinasadyang pagpasok sa isang masiglang kompartimento
3. Ganap na Nakapaloob na Mga Independent Compartment: Ang mga partisyon ng metal ay naghihiwalay ng mga functional na lugar, na epektibong pinipigilan ang arko pagpapalaganap at pakikialam sa isa't isa.
4. Front Operation and Maintenance: Ang lahat ng operasyon at pagpapanatili ay maaaring kumpletuhin mula sa harap ng cabinet, pag-save ng espasyo sa pag-install.
5. Mataas na Maaasahan at Mataas na Kaligtasan: Nakakatugon sa mga internasyonal na pangunahing pamantayan, na may mataas na antas ng pagkakabukod at malakas na paglaban sa kasalanan.
6. Modular na Disenyo: Maaaring madaling i-configure bilang cabinet ng papasok na linya, cabinet ng papalabas na linya, cabinet ng pagsukat, kabinet ng seksyon ng busbar, atbp.
1. Gabinete ng Papasok na Linya (Power Grid Reception)
2. Outgoing Line Cabinet (Pamamahagi ng Power sa mga Load, Motors, at Transformer)
3. Motor Control Cabinet (Malaking Motor Start-up, Paghinto, at Proteksyon)
4. Transformer Feeder Cabinet (Distribution Transformer Protection)
5. Busbar Sectioning Cabinet (Busbar Sectioning at Automatic Transfer Switching)
Mga Hamon sa Proyekto: Ang planta ng petrochemical ay may napakataas na kinakailangan para sa pagpapatuloy ng supply ng kuryente, kaligtasan, at
fault tolerance, na nangangailangan ng pangmatagalang matatag na operasyon.
Solusyon: 36 Usune KYN28A-12 vacuum circuit breaker cabinet ang ginamit para sa mga papasok at papalabas na linya ng system at
malaking kontrol ng motor.
Mga Resulta sa Pagpapatakbo: Tuloy-tuloy at matatag na operasyon sa loob ng mahigit 8 taon nang walang malalaking pagkakamali, na epektibong nakakamit
overload at short-circuit na proteksyon, na tinitiyak ang tuluy-tuloy na produksyon.
Mga Hamon sa Proyekto: Limitadong espasyo sa silid ng pamamahagi ng kuryente ng mataas na gusali, na nangangailangan ng compact, safe, at
madaling mapanatili ang kagamitan.
Solusyon: I-configure ang 22 Usune KYN28A-12 switchgear unit na may istrakturang naa-access sa harap.
Mga Resulta sa Operating: Mataas na paggamit ng espasyo, maginhawang pagpapanatili, at maaasahang proteksyon para sa mga kritikal na pagkarga tulad nito
bilang ilaw ng gusali, air conditioning, at proteksyon sa sunog.
A: Ang pangunahing pagkakaiba ay ang rate ng boltahe na antas: Ang KYN28A-12 ay angkop para sa 12kV (10kV class) na mga sistema, habang Ang KYN28-24 ay angkop para sa 24kV (20kV class) system. Parehong dinisenyo ayon sa kani-kanilang mga antas ng boltahe sa mga tuntunin ng distansya ng pagkakabukod, pagpili ng bahagi ng pagkakabukod, at mga parameter na na-rate ng panloob na bahagi.
A: Oo. Bilang isang propesyonal na tagagawa, maaaring ayusin ng Usune ang mga parameter ayon sa mga kinakailangan ng proyekto upang matugunan iba't ibang mga pamantayan sa rehiyon tulad ng IEC at ANSI, at maaaring mag-customize ng mga modelo ng circuit breaker, protective relay, at mga sukat.
A: Sa ilalim ng normal na kondisyon ng pagpapanatili, ang idinisenyong buhay ng serbisyo ay 20-30 taon. Pangunahin ang regular na pagpapanatili kasama ang insulation testing, circuit breaker characteristic checks, at relay calibration. Ang ma-withdraw na trolley ang istraktura ay nagbibigay-daan para sa mabilis na pagpapalit, na makabuluhang binabawasan ang downtime ng pagpapanatili.
