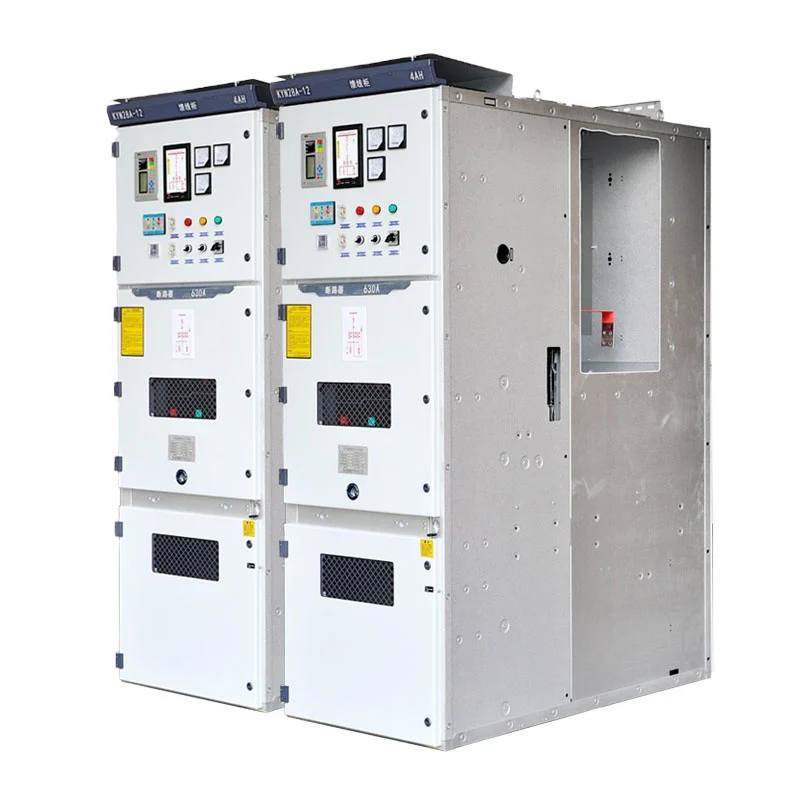

Ang Medium Voltage Vcb Panel ay angkop para sa mga power plant, substation, pasilidad pang-industriya, mga negosyo sa pagmimina, komersyal na mga gusali, at iba pang panloob na medium-voltage na mga proyekto sa pamamahagi. Si Usune ang gumagawa ng kagamitan ayon sa naaangkop na mga pamantayan ng IEC at GB at nagpapatakbo sa ilalim ng pamamahala ng ISO 9001, ISO 14001, at ISO 45001 system, na may CE certification na magagamit para sa mga pangangailangan sa internasyonal na merkado.

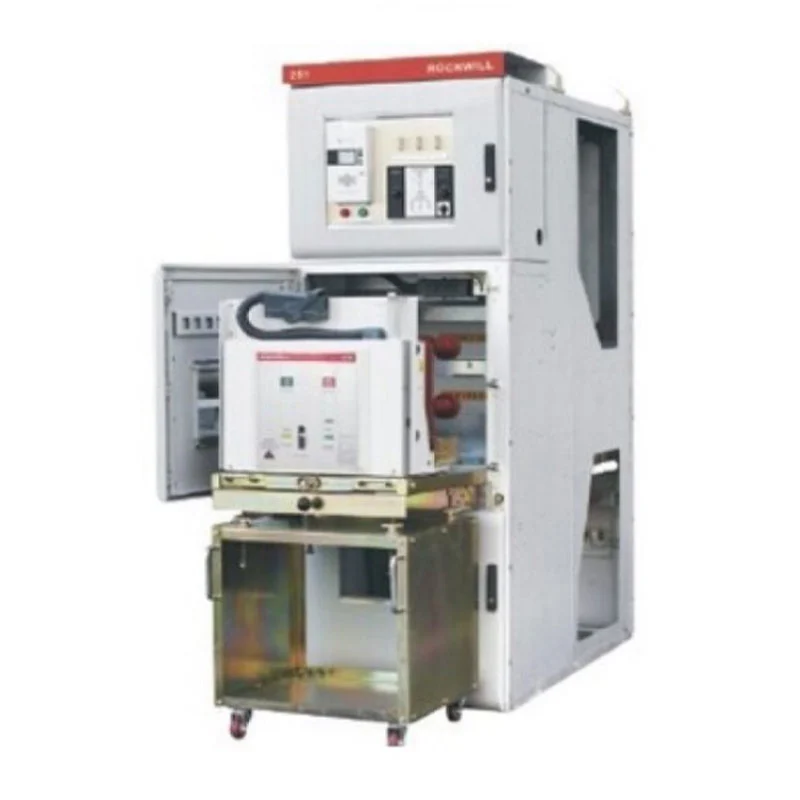

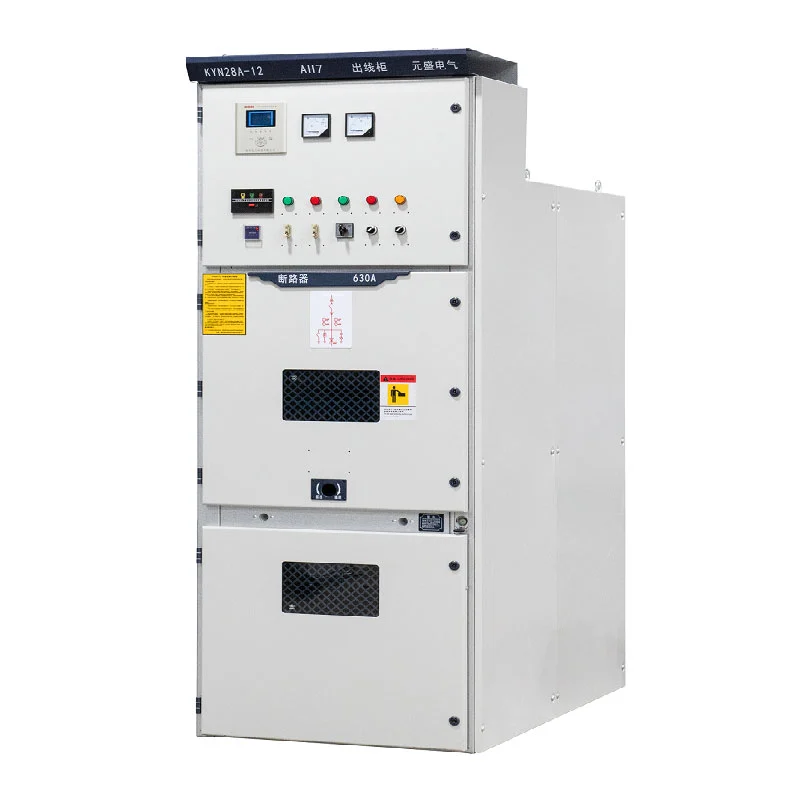

Ang pangunahing tampok ng switchgear na ito ay ang pagkakaayos ng vacuum circuit breaker nito na mai-withdraw. Sa halip na permanente pag-aayos ng circuit breaker sa loob ng cabinet, ang breaker ay naka-install sa isang movable trolley na maaaring ilipat sa pagitan ng serbisyo, pagsubok, at mga nakahiwalay na posisyon ayon sa operating procedure.
Nagbibigay ang disenyong ito ng mga praktikal na pakinabang sa panahon ng inspeksyon, pagpapalit, at pag-troubleshoot. Circuit breaker ang mga trolley, PT trolley, at isolator trolley ay maaaring i-configure ayon sa electrical scheme, habang ang ang withdrawable structure ay nagbibigay-daan sa maintenance personnel na ma-access ang mga kaugnay na kagamitan nang hindi binabaklas ang kumpletong cabinet.
Para sa mga substation at mga sistema ng pamamahagi ng industriya kung saan kailangan ang nakaplanong pagpapanatili at pagpapalit ng kagamitan nakumpleto nang mahusay, ang naaalis na disenyo ay maaaring gawing simple ang mga operasyon ng serbisyo at bawasan ang oras na kinakailangan para sa interbensyon ng kagamitan.
Ang ligtas na operasyon ay isang mahalagang pagsasaalang-alang sa pagbili para sa medium-voltage switchgear dahil maling mga pagkakasunud-sunod ng paglipat maaaring lumikha ng mga seryosong panganib sa kuryente. Ang serye ng KYN28 ay nagsasama ng mekanikal na limang-patunay na interlock system idinisenyo upang paghigpitan ang mga maling pamamaraan sa pagpapatakbo.
Pinipigilan ng interlock na istraktura ang maling operasyon ng circuit breaker, pinipigilan ang troli na mahila o itulak sa ilalim load, pinipigilan ang earthing switch mula sa pagsasara kapag ang circuit ay energized, pinipigilan ang circuit mula sa pagiging pinalakas habang nakasara ang earthing switch, at pinipigilan ang mga tauhan na hindi aksidenteng makapasok sa mga live na compartment.
Ang mechanical interlocking arrangement na ito ay nagbibigay ng karagdagang physical safety barrier sa panahon ng paglipat at mga pagpapatakbo ng pagpapanatili, na tumutulong sa mga operator na sundin ang tamang pagkakasunud-sunod ng pagpapatakbo.

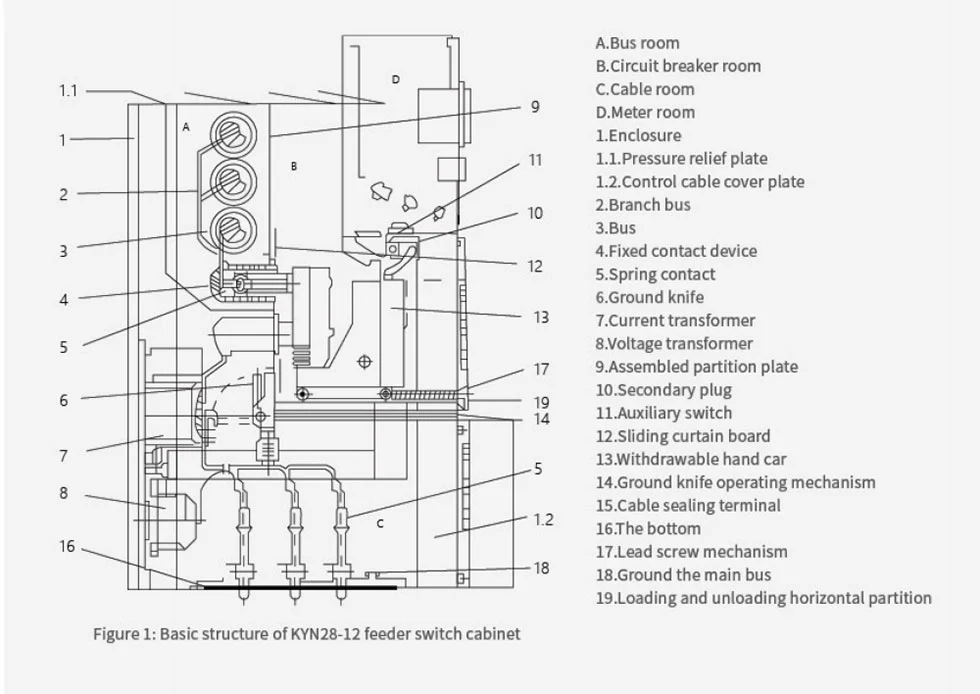

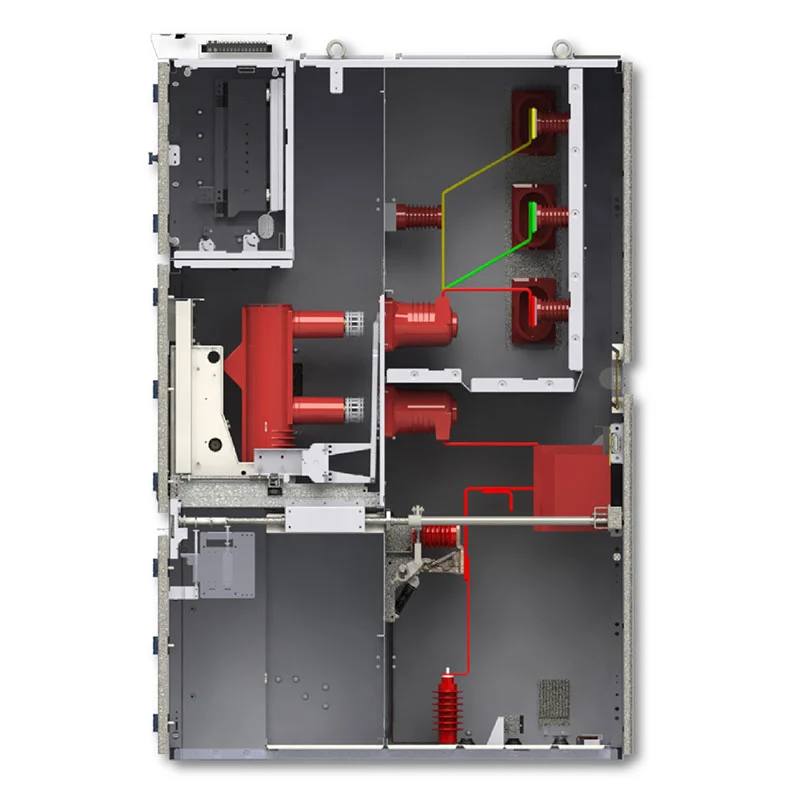

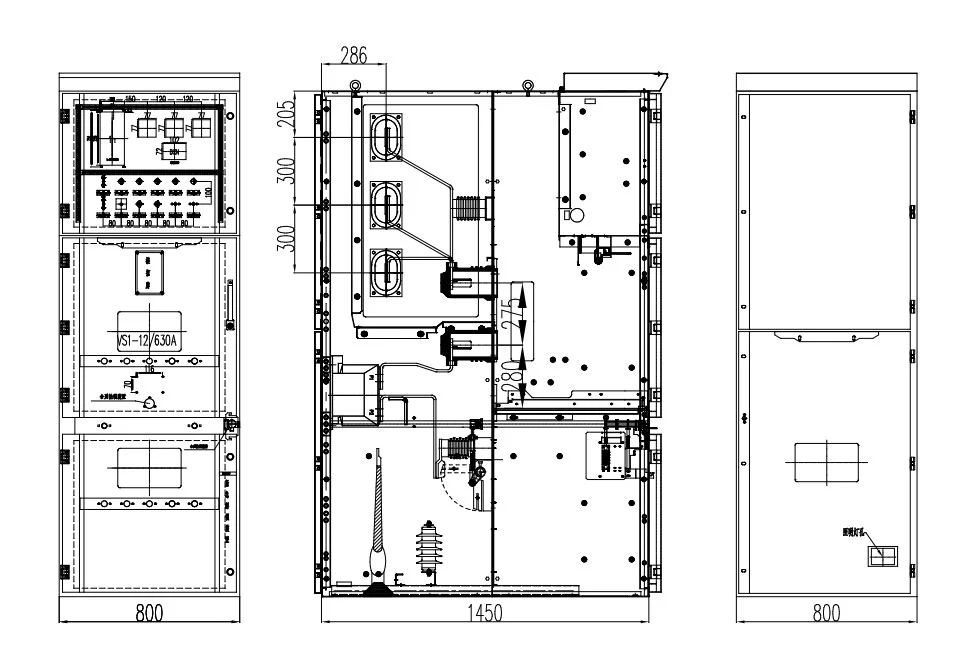

Ang Medium Voltage Vcb Panel ay gumagamit ng metal-partitioned internal structure na naghihiwalay sa pangunahing electrical mga seksyon. Ang breaker compartment, busbar compartment, cable compartment, instrument at control compartment, at Ang seksyon ng pressure relief ay independyenteng nakaayos.
Ang compartmentalized construction na ito ay nakakatulong na limitahan ang pagpapalaganap ng internal fault at naghihiwalay ng iba mga de-koryenteng bahagi sa panahon ng inspeksyon at pagpapanatili. Ginagawa rin nitong mas madali ang panloob na layout ng kuryente mga operator at mga tauhan ng pagpapanatili upang maunawaan.
Ang top-mounted pressure relief flaps ay nagbibigay ng isang kinokontrol na landas para sa pagpapakawala ng pressure kung sakaling magkaroon ng internal arc fault, na tumutulong na bawasan ang potensyal na epekto ng fault pressure sa mga tauhan at kagamitan sa paligid.
Ang cabinet ay dinisenyo para sa front-side na operasyon at pagpapanatili, na maaaring maging mahalaga kapag ang electrical room ay mayroon limitadong pag-access sa likuran. Ang mga operator ay maaaring magsagawa ng nakagawiang paglipat at mga pamamaraan ng pagpapanatili mula sa harap ng kagamitan ayon sa naaprubahang pagkakasunud-sunod ng pagpapatakbo.
Nakakatulong din ang front-access arrangement na pasimplehin ang pagpaplano ng equipment room at maaaring mabawasan ang espasyong kinakailangan sa likod ng cabinet para sa mga gawaing regular na pagpapanatili. Ang isang built-in na condensation heater ay maaaring i-configure para sa mahalumigmig na kapaligiran upang makatulong na mabawasan ang mga panganib na nauugnay sa condensation sa loob ng cabinet.

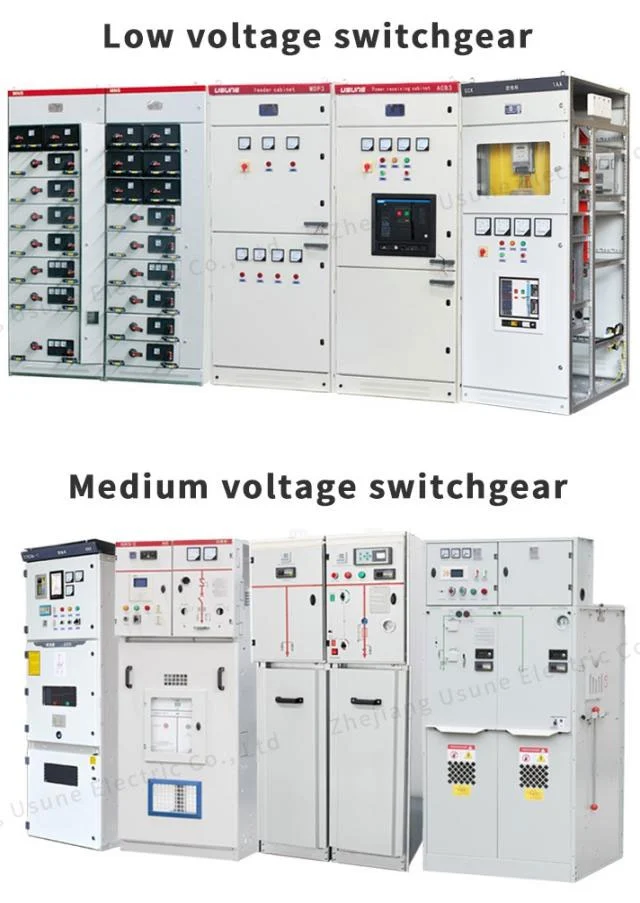

Ang iba't ibang mga sistema ng pamamahagi ng medium-voltage ay nangangailangan ng iba't ibang mga function ng cabinet. Ang kagamitan ay maaaring i-configure bilang isang papasok na cabinet para sa pagtanggap ng kapangyarihan mula sa upstream network, isang papalabas na cabinet para sa pagbibigay ng mga feeder o mga motor, isang PT at cabinet ng pagsukat ng boltahe, isang cabinet ng pagsukat, isang kabinet ng sectionalizer ng bus, o isang paghihiwalay cabinet.
Ang kakayahang umangkop sa pagsasaayos na ito ay nagbibigay-daan sa mga kontratista ng EPC, mga integrator ng electrical system, at mga industriyal na gumagamit na bumuo switchgear lineups ayon sa single-line diagram ng proyekto sa halip na gumamit ng magkaparehong cabinet kaayusan para sa bawat aplikasyon.
Ang mga power plant ay nangangailangan ng maaasahang medium-voltage na kagamitan para sa pagtanggap, pamamahagi, at pagkontrol ng kuryente sa loob ng auxiliary at distribution system. Ang withdrawable VCB arrangement ay nagbibigay ng praktikal na solusyon para sa circuit protection at switching habang pinapayagan ang mga maintenance team na tanggalin o palitan ang breaker trolley kapag kinakailangan.
Sa mga substation, ang switchgear ay maaaring i-configure para sa mga papasok na feeder, papalabas na circuit, bus sectionalizing, boltahe pagsukat, at iba pang mga function ng pamamahagi. Ang istraktura ng kompartimento at limang-patunay na interlocking system ay tumutulong suportahan ang ligtas na paglipat at mga pamamaraan ng pagpapanatili.
Ang mga pabrika at pasilidad na pang-industriya ay madalas na nagpapatakbo ng maraming motor, transformer, linya ng produksyon, at pantulong mga sistema ng kuryente. Maaaring i-configure ang kagamitan para sa iba't ibang mga kinakailangan sa proteksyon ng feeder at motor, pagbibigay ng sentralisadong medium-voltage switching at pamamahagi sa loob ng planta.
Ang mga pasilidad sa pagmimina ay nangangailangan ng maaasahang pamamahagi ng kuryente para sa mga motor, bomba, sistema ng bentilasyon, pagproseso kagamitan, at pantulong na pagkarga. Ang metal-clad construction at withdrawable circuit breaker arrangement ay nagbibigay ng a praktikal na pagsasaayos para sa panloob na medium-voltage distribution system.
Ang malalaking komersyal na gusali at matataas na pasilidad ay maaaring mangailangan ng medium-voltage na papasok at pamamahagi ng kagamitan sa loob ng nakalaang mga silid ng kuryente. Ang pagpapatakbo at pagpapanatili sa harap na bahagi ay maaaring makatulong na gawing simple ang pagpaplano ng kagamitan-kuwarto kung saan limitado ang espasyo sa pag-install.
Available ang Medium Voltage Vcb Panel para sa iba't ibang mga kinakailangan sa pamamahagi ng medium-voltage. Pangunahing teknikal Kasama sa mga parameter ang:
| item | Pagtutukoy |
| Na-rate na Boltahe | 3.6kV, 7.2kV, 12kV |
| Na-rate na Dalas | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Na-rate na Short-Circuit Breaking Current | 25kA, 31.5kA, 40kA, 50kA |
| Na-rate na Short-Time Withstand Current | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Degree ng Proteksyon | IP4X panlabas na enclosure, IP2X panloob na mga compartment |
| Temperatura sa paligid | -15°C hanggang +40°C |
| Altitude | ≤1000m, derated para sa mas mataas na altitude |
| Pag-install | panloob |
Ang aktwal na rate ng boltahe, kasalukuyang, short-circuit na kapasidad, pag-aayos ng cabinet, at iba pang mga teknikal na parameter ay dapat makumpirma ayon sa proyektong single-line diagram at detalye ng customer.
Ang kagamitan ay idinisenyo para sa panloob na pag-install na may ambient temperature range na -15°C hanggang +40°C. Ang araw-araw Ang average na kamag-anak na kahalumigmigan ay hindi dapat lumampas sa 95%, habang ang buwanang average ay hindi dapat lumampas sa 90%.
Ang kapaligiran sa pag-install ay dapat na libre mula sa sumasabog o kinakaing unti-unti na mga gas, conductive dust, at matinding vibration. Para sa mga pag-install sa labas ng karaniwang kundisyon ng serbisyo, ang mga teknikal na kinakailangan ay dapat kumpirmahin sa Usune bago ang produksyon upang masuri ang naaangkop na pagsasaayos.
Ang Usune ay may higit sa 14 na taon ng karanasan sa larangan ng mga kagamitang elektrikal at nagpapanatili ng isang bihasang pangkat ng R&D may kakayahang bumuo ng mga pagsasaayos ng kagamitan ayon sa mga kinakailangan na partikular sa proyekto.

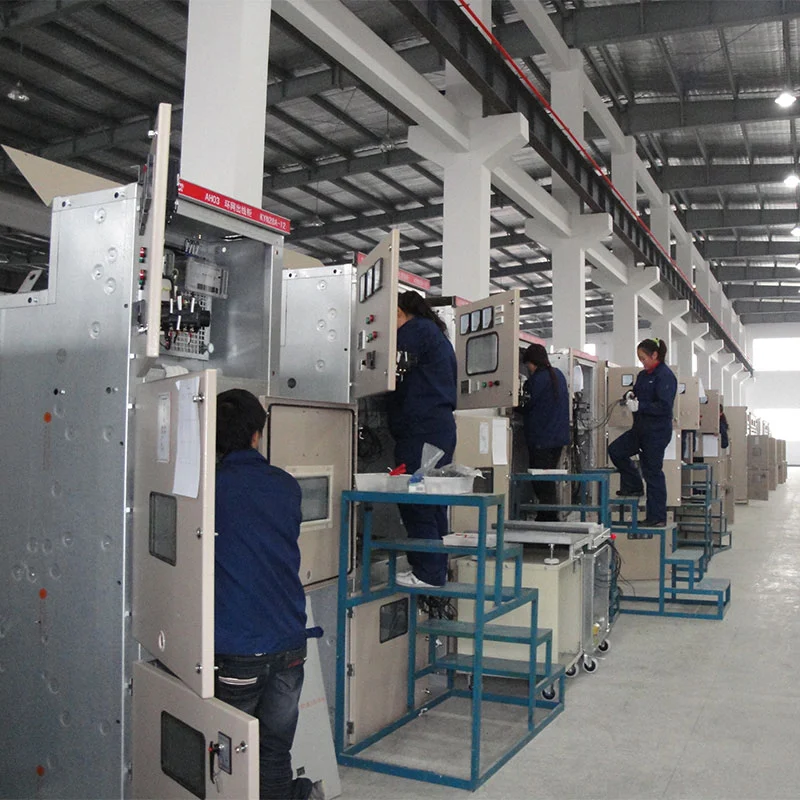

Saklaw ng kontrol sa kalidad ang mga bahagi, pagpupulong, pagganap ng kuryente, at mga natapos na produkto. Ang mga karaniwang pagsusulit ay na isinasagawa bago umalis ang kagamitan sa pabrika upang i-verify ang pagganap ng produkto at matiyak na ang inihatid na switchgear nakakatugon sa mga napagkasunduang teknikal na kinakailangan.
Maaaring mangailangan ang iba't ibang proyekto ng iba't ibang kasalukuyang rating, kumbinasyon ng cabinet, kaayusan sa proteksyon, at kontrol mga function. Nagbibigay ang Usune ng suporta sa komunikasyon sa engineering at configuration batay sa mga single-line na diagram ng customer at teknikal na mga pagtutukoy.
Para sa mga karaniwang configuration, maaaring magbigay ang Usune ng panahon ng produksyon na humigit-kumulang 15–20 araw pagkatapos ng kumpirmasyon at pagbabayad, na may aktwal na lead time depende sa configuration at dami ng order.
Ang Usune ay nagpapanatili ng mga ulat sa pagsubok ng produkto at nauugnay na teknikal na dokumentasyon upang suportahan ang inspeksyon ng customer, proyekto pag-apruba, at mga pamamaraan ng kwalipikasyon ng supplier.
Ang kagamitan ay isinangguni para sa Cas-space Rocket Launch Project, kung saan ang medium-voltage electrical ang mga kagamitan sa pamamahagi ay kinakailangan para sa espesyal na imprastraktura ng aerospace.
Ang mga pasilidad ng paglulunsad ng rocket ay naglalaman ng mga kritikal na kargang elektrikal at mga sumusuportang sistema na nangangailangan ng maaasahang kapangyarihan pamamahagi at kontroladong mga pamamaraan ng paglipat. Sa ganitong uri ng proyekto, kailangang gawin ng configuration ng switchgear isaalang-alang hindi lamang ang kapasidad ng kuryente kundi pati na rin ang kaligtasan sa pagpapatakbo, paghihiwalay ng fault, access sa pagpapanatili, at pagsasama ng kagamitan sa loob ng pangkalahatang sistema ng pamamahagi ng kuryente.
Ang withdrawable vacuum circuit breaker structure at five-proof mechanical interlocking system ay nagbibigay ng angkop configuration para sa kinokontrol na switching at maintenance operations. Ang compartmentalized cabinet structure pa sumusuporta sa paghihiwalay sa pagitan ng breaker, busbar, cable, at mga seksyon ng kontrol.
Ang sanggunian ng proyekto ay nagpapakita ng pagiging angkop ng medium-voltage switchgear na teknolohiya ng Usune sa dalubhasa imprastraktura kung saan ang pagiging maaasahan ng pamamahagi ng kuryente at kaligtasan sa pagpapatakbo ay mahalagang engineering pagsasaalang-alang.
Ang produkto ay ginawa na may sanggunian sa naaangkop na mga kinakailangan ng IEC at GB para sa medium-voltage switchgear at kagamitang elektrikal. Gumagana ang Usune ayon sa isang ISO 9001 Quality Management System, ISO 14001 Environmental Management System, at ISO 45001 Occupational Health and Safety Management System.
Available din ang produkto na may CE certification para sa mga naaangkop na internasyonal na merkado. Mga ulat sa pagsubok at teknikal maaaring ibigay ang dokumentasyon ayon sa mga kinakailangan ng proyekto at customer.
Ang karaniwang pagsasaayos ay sumasaklaw sa 3.6kV, 7.2kV, at 12kV na mga aplikasyon. Para sa isang partikular na proyekto, ang rated boltahe at Ang mga parameter ng pagkakabukod ay dapat kumpirmahin ayon sa mga kinakailangan ng sistema ng kuryente.
Ang na-withdraw na trolley ay nagbibigay-daan sa vacuum circuit breaker na ilipat sa pagitan ng operating at hiwalay na mga posisyon. Ito ginagawang mas maginhawa ang inspeksyon, pagsubok, pagpapalit, at pagpapanatili kaysa sa permanenteng nakapirming breaker kaayusan.
Ang five-proof system ay isang mekanikal na interlock na pangkaligtasan na idinisenyo upang maiwasan ang mga maling pagkakasunud-sunod ng pagpapatakbo. Nakakatulong ito maiwasan ang hindi wastong pagpapatakbo ng breaker, paggalaw ng troli sa ilalim ng pagkarga, hindi tamang pagpapatakbo ng switch ng earthing, pagpapasigla ng isang earthed circuit, at hindi sinasadyang access sa mga energized compartment.
Oo. Ang switchgear ay maaaring isaayos bilang papasok, papalabas, PT, pagsukat, sectionalizer ng bus, o mga kabinet ng paghihiwalay ayon sa electrical configuration ng proyekto.
Oo. Sinusuportahan ng Usune ang mga kinakailangan ng OEM gaya ng mga logo ng customer, mga pangalan ng kumpanya, at mga configuration na partikular sa proyekto, napapailalim sa teknikal at kumpirmasyon ng produksyon.
Para sa mga karaniwang configuration, ang karaniwang panahon ng produksyon ay humigit-kumulang 15–20 araw pagkatapos ng pagbabayad at teknikal kumpirmasyon. Ang aktwal na oras ng lead ay depende sa configuration ng produkto, dami, at mga kinakailangan sa proyekto.
Ang Usune ay nagsasagawa ng inspeksyon ng kalidad mula sa mga bahagi sa pamamagitan ng huling pagpupulong at nagsasagawa ng mga nakagawiang pagsusuri bago ipadala. Ang mga nauugnay na ulat sa pagsubok ay maaaring ibigay ayon sa mga kinakailangan ng customer at proyekto.
Ang karaniwang panahon ng warranty ay 12 buwan mula sa petsa ng pagpapadala, napapailalim sa napagkasunduang mga benta at teknikal kundisyon.
Kung ikaw ay kumukuha ng Medium Voltage Vcb Panel para sa isang planta ng kuryente, substation, pasilidad pang-industriya, proyekto ng pagmimina, komersyal na gusali, o espesyal na proyekto sa imprastraktura, ang Usune ay maaaring magbigay ng suporta sa pagsasaayos batay sa iyong mga kinakailangan sa kuryente.
Ipadala ang iyong single-line diagram, rated voltage, rated current, short-circuit level, cabinet quantity, at kinakailangan function sa Usune para sa teknikal na pagsusuri at panipi.
