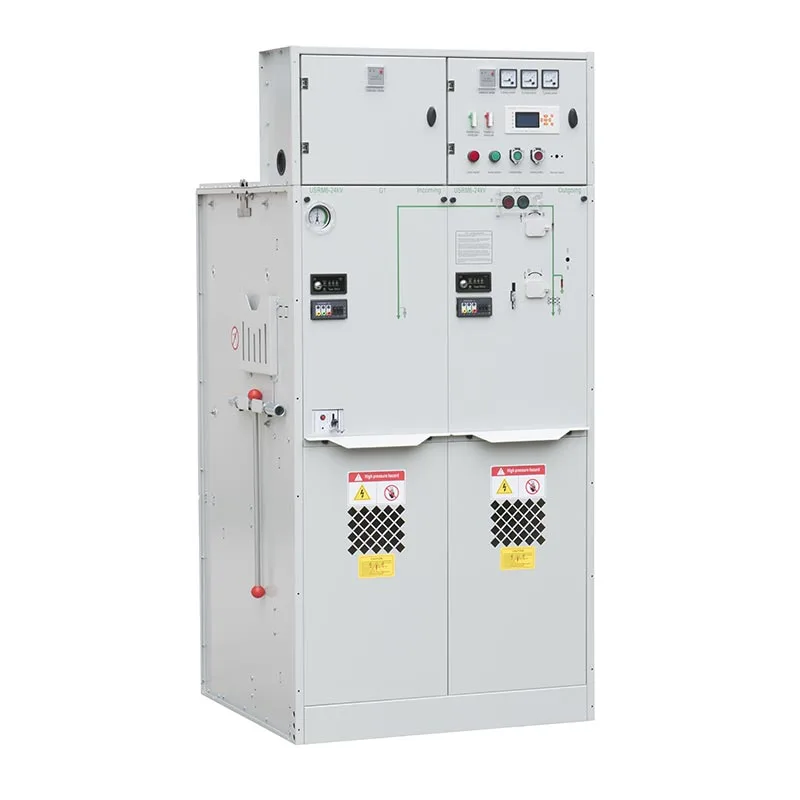

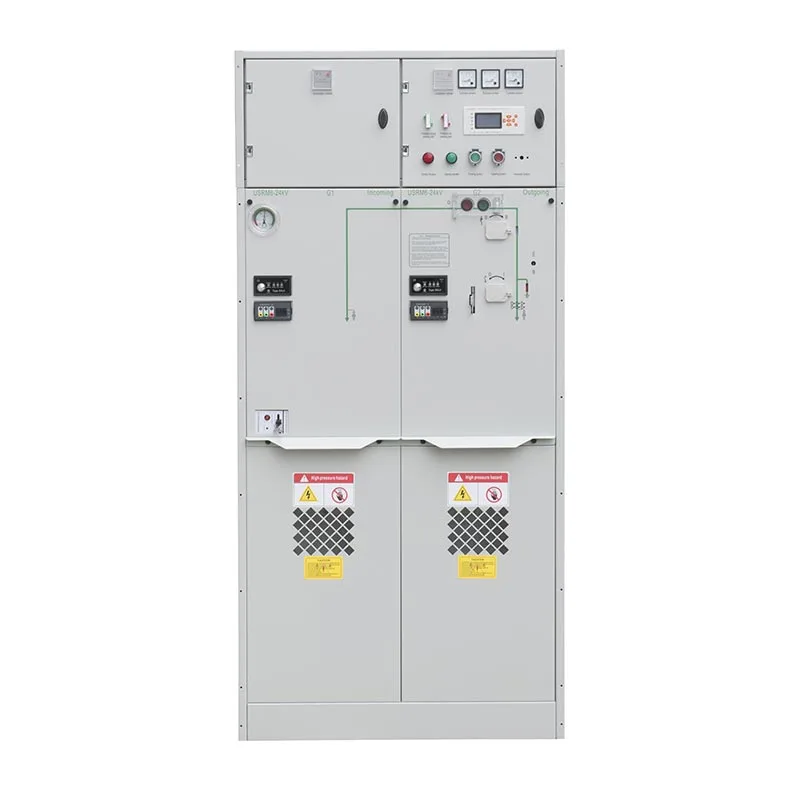

Ang serye ng USRM6 ay gumagamit ng SF6 gas bilang insulation medium, na may kasamang pangunahing circuit at mga kaugnay na bahagi ng kuryente sa loob ng isang selyadong lalagyan. Pinaliit ng istrakturang ito ang impluwensya ng alikabok, kahalumigmigan, polusyon, spray ng asin at iba pa panlabas na mga kondisyon sa kapaligiran, na tumutulong na mapanatili ang matatag na pagganap ng kuryente at mapabuti ang kaligtasan ng pagpapatakbo. Sa ang compact na disenyo nito, modular na pagsasaayos at mababang mga kinakailangan sa pagpapanatili, ang Usune Rmu Electrical 12kV SF6 Gas Ang insulated Switchgear ay angkop para sa mga pasilidad na pang-industriya, mga lugar ng pagmimina, mga sistema ng tren, mga paliparan, pamamahagi sa lunsod. mga network, mga lugar ng tirahan at iba pang mga medium-voltage na aplikasyon.
Ang serye ng USRM6 ay gumagamit ng isang ganap na insulated at nakapaloob na disenyo kung saan ang mga pangunahing bahagi ng circuit ay protektado sa loob ng isang SF6 gas chamber. Kung ikukumpara sa maginoo na air-insulated na kagamitan, binabawasan ng istrukturang ito ang impluwensya ng mga panlabas na kondisyon sa kapaligiran sa mga panloob na bahagi ng kuryente. Rmu Electrical 12kV SF6 Gas Insulated Ang switchgear ay partikular na angkop para sa mga substation sa ilalim ng lupa, mga rehiyon sa baybayin, mga lugar na mataas ang altitude at pang-industriya mga kapaligiran kung saan ang halumigmig, alikabok o polusyon ay maaaring makaapekto sa maginoo na switchgear.
Ang Usune Rmu Electrical 12kV SF6 Gas Insulated Switchgear ay gumagamit ng standardized modular structure na nagbibigay-daan sa iba't ibang mga functional unit na pagsasama-samahin ayon sa mga partikular na kinakailangan ng proyekto. Nagbibigay ang napapalawak na pangunahing sistema ng bus higit na kakayahang umangkop para sa pagsasaayos ng sistema ng pamamahagi ng kuryente, habang nakakatulong ang compact enclosure na bawasan ang bakas ng pag-install. Ginagawa nitong angkop ang serye ng USRM6 para sa mga pangalawang substation at terminal ng transpormer mga network ng pamamahagi kung saan limitado ang espasyo sa pag-install.
Dahil ang mga pangunahing de-koryenteng bahagi ay nakapaloob sa loob ng isang selyadong gas compartment, hindi gaanong nalantad ang mga ito alikabok, kahalumigmigan at kontaminasyon sa kapaligiran. Binabawasan nito ang mga regular na kinakailangan sa pagpapanatili at tumutulong sa pagpapanatili matatag na pagganap sa mahabang panahon ng pagpapatakbo. Para sa mga customer na nagpapatakbo ng mga substation sa malayo o mahirap i-access mga lokasyon, ang istrakturang mababa ang pagpapanatili ay maaari ding makatulong na bawasan ang dalas ng inspeksyon at mga gastos sa pagpapatakbo.
Ang ganap na nakapaloob na istraktura ay nagbibigay ng karagdagang proteksyon para sa mga operator sa pamamagitan ng pagpapanatili ng mga pangunahing bahagi ng circuit nakahiwalay sa direktang panlabas na kontak. Kasama ng maaasahang insulation at modular switching function, ang USRM6 Ang serye ay nagbibigay ng matatag na solusyon para sa mga sistema ng pamamahagi ng katamtamang boltahe ng kuryente na nangangailangan ng tuluy-tuloy at ligtas operasyon.
Gumagamit ang Usune 12kV SF6 Gas Insulated Switchgear ng compact sealed structure, na nagbibigay-daan sa mas maraming electrical function na isinama sa isang medyo maliit na lugar ng pag-install. Karaniwang nangangailangan ang tradisyunal na air-insulated switchgear higit na clearance sa pagitan ng mga electrical component dahil ginagamit ang hangin bilang insulation medium. Para sa mga substation sa lungsod, mga pasilidad sa ilalim ng lupa at mga compact na istasyon ng transpormer, ang mas maliit na footprint ng SF6 GIS ay nagbibigay ng mas malaki kakayahang umangkop sa panahon ng layout at pag-install ng kagamitan.
Ang pangunahing circuit ng serye ng USRM6 ay nakapaloob sa loob ng isang selyadong gas compartment, na binabawasan ang direktang pagkakalantad sa alikabok, kahalumigmigan, polusyon at spray ng asin. Ang air-insulated switchgear ay higit na nakadepende sa nakapaligid na pag-install kapaligiran at maaaring mangailangan ng karagdagang proteksyon o regular na paglilinis sa mga lugar na marumi o mahalumigmig. Samakatuwid, ang SF6 Ang Gas Insulated Switchgear ay partikular na angkop para sa mapaghamong mga kondisyon sa kapaligiran.
Ang nakapaloob na disenyo ng Rmu Electrical 12kV SF6 Gas Insulated Switchgear ay binabawasan ang pagkakalantad ng panloob na elektrikal mga bahagi sa panlabas na kontaminasyon, na nagreresulta sa mas mababang karaniwang mga kinakailangan sa pagpapanatili. Tradisyonal na air-insulated ang kagamitan ay maaaring mangailangan ng mas madalas na inspeksyon, paglilinis at proteksyon sa kapaligiran depende sa pagkakabit kundisyon. Ang pagkakaibang ito ay maaaring maging mahalaga para sa mga customer na naghahanap upang bawasan ang pangmatagalang karga ng trabaho sa pagpapanatili at mga gastos sa pagpapatakbo.
Ang air-insulated switchgear ay nananatiling angkop para sa maraming kumbensyonal na power distribution application, habang ang SF6 Gas Ang Insulated Switchgear ay nagbibigay ng karagdagang mga pakinabang kung saan ang espasyo, proteksyon sa kapaligiran at pagiging maaasahan mahahalagang pagsasaalang-alang. Ang modular configuration ng Usune USRM6 series ay nagbibigay-daan sa mga customer na pumili ng angkop functional na mga kumbinasyon ayon sa iba't ibang mga kinakailangan sa pamamahagi ng kuryente.
Ang serye ng USRM6 ay idinisenyo sa mga standardized na module na maaaring i-configure ayon sa iba't ibang pamamahagi mga kinakailangan sa network. Ang mga customer ay maaaring pumili ng angkop na functional na mga kumbinasyon para sa papasok, papalabas, proteksyon at mga aplikasyon ng koneksyon sa transpormer, habang ang napapalawak na pangunahing disenyo ng bus ay nagbibigay ng karagdagang flexibility kapag sistema kailangang baguhin ang capacity o network configuration.
Ang modular na diskarte na ito ay nagpapahintulot sa Usune SF6 Gas Insulated Switchgear na maghatid ng iba't ibang uri ng pangalawang substation at terminal distribution network nang hindi nangangailangan ng ganap na magkakaibang istruktura ng kagamitan para sa bawat proyekto.
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 |
| 4 | Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Inter phase, lupa | kV | 42/65 | 42/65 | 42/65 |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay makatiis sa boltahe-nagbubukod na distansya | kV | 48/79 | 48/79 | 48/79 | |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Pagkontrol at auxiliary circuit | kV | 2/2 | 2/2 | 2/2 | |
| Na-rate na antas ng pagkakabukod‑Lighting impulse ay lumalaban sa boltahe‑Inter phase, ground | kV | 75/125 | 75/125 | 75/125 | |
| Na-rate na antas ng pagkakabukod‑Ang lighting impulse ay nakatiis sa boltahe-nagbubukod na distansya | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ang na-rate na maikling circuit ay makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 63 | —— | 63 |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 |
| 12 | Mechanical life-load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Mechanical life‑Isolation/ground switch | Mga oras | 5000 | 5000 | 5000 | |
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated charging pressure（20℃ gauge pressure） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 |
| 16 | Degree sa proteksyon ng IP-Cabinet | IP4X | IP4X | IP4X | |
| Degree ng proteksyon ng IP‑Gas tank | IP67 | IP67 | IP67 |
Pinili ng isang pang-industriyang customer ang Usune 12kV SF6 Gas Insulated Switchgear para sa isang medium-voltage distribution system kung saan ang espasyo at tuluy-tuloy na operasyon ay mga pangunahing alalahanin. Pagkatapos ng pag-install, iniulat ng customer na ang compact pinadali ng istraktura ang layout ng kagamitan at pinahahalagahan ang nakapaloob na disenyo para mabawasan ang epekto ng alikabok at kontaminasyon sa kapaligiran.
Ginamit ng isang customer ang seryeng USRM6 sa isang underground transformer substation na may limitadong espasyo sa pag-install at mataas kahalumigmigan. Pagkatapos i-commissioning, ang feedback ng customer ay na-highlight ang compact footprint ng switchgear, stable operasyon at mababang regular na mga kinakailangan sa pagpapanatili.
Para sa isang coastal power distribution application, ang customer ay nangangailangan ng switchgear na may magandang environmental adaptability. Pinili ng customer ang Usune SF6 Gas Insulated Switchgear dahil nakakatulong ang sealed structure nito na protektahan ang primary circuit mula sa halumigmig, spray ng asin at polusyon. Sa panahon ng operasyon, positibong nasuri ng customer ang nakapaloob nito disenyo at matatag na pagganap.
Batay sa mga application na ito, pangunahing pinahahalagahan ng mga customer ang compact na disenyo, selyadong istraktura ng pagkakabukod ng SF6, maaasahan operasyon at mababang mga kinakailangan sa pagpapanatili ng serye ng Usune USRM6. Ang mga pakinabang na ito ay ginagawang angkop para sa mga pasilidad na pang-industriya, mga substation sa ilalim ng lupa, mga proyekto sa baybayin at iba pang nangangailangan ng medium-voltage na mga aplikasyon.
Zhejiang Usune Electric Co.,Ltd. ay nagtatag ng isang komprehensibong sistema ng pamamahala alinsunod sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System, at ISO 45001 Occupational Health and Safety Management Sistema. Sinusuportahan ng mga management system na ito ang pare-parehong kalidad ng produkto, responsableng mga kasanayan sa kapaligiran at ligtas mga operasyon sa pagmamanupaktura sa buong proseso ng produksyon.
Upang matugunan ang mga kinakailangan ng iba't ibang internasyonal na merkado, ang Usune 12kV SF6 Gas Insulated Switchgear ay sumailalim sa may kaugnayang uri ng mga pagsubok alinsunod sa naaangkop na mga pamantayan ng IEC at GB at nakakuha ng sertipikasyon ng CE. Ang mga ito Ang mga sertipikasyon at mga kinakailangan sa pagsubok ay nagbibigay ng karagdagang katiyakan para sa mga customer na sinusuri ang switchgear para sa mga proyekto ng pamamahagi ng katamtamang boltahe ng kuryente.
Para sa mga internasyonal na proyekto, maaaring magbigay ang Usune ng mga nauugnay na teknikal na dokumento, uri ng mga ulat sa pagsubok at sertipikasyon impormasyon ayon sa partikular na pagsasaayos ng produkto at mga kinakailangan sa merkado, na tumutulong sa mga customer na kumpletuhin ang produkto pagsusuri, teknikal na pag-apruba at pagkuha ng mas mahusay.
Zhejiang Usune Electric Co.,Ltd. nakatutok sa medium-voltage electrical equipment at power distribution solutions, kabilang ang 12kV, 24kV at 36kV SF6 Gas Insulated Switchgear. Bilang isang propesyonal na tagagawa, pinagsasama ng Usune ang produkto disenyo, pagmamanupaktura at pamamahala ng kalidad upang magbigay ng mga solusyon sa medium-voltage switchgear para sa pang-industriya, imprastraktura at mga aplikasyon ng pamamahagi ng kuryente.
Para sa mga internasyonal na mamimili, ang Usune ay maaaring magbigay ng angkop na mga pagsasaayos ng switchgear ayon sa boltahe ng proyekto, kapaligiran sa pag-install, istraktura ng network ng pamamahagi at mga kinakailangan sa pagganap. Pinagsasama ng serye ng USRM6 ang compact konstruksiyon, modular na pagsasaayos, kakayahang umangkop sa kapaligiran at mababang mga kinakailangan sa pagpapanatili, na ginagawa itong praktikal pagpipilian para sa modernong medium-boltahe na sistema ng pamamahagi ng kuryente.
Ang Rmu Electrical 12kV SF6 Gas Insulated Switchgear ay isang medium-voltage electrical distribution device na gumagamit ng SF6 gas bilang medium ng pagkakabukod. Ang mga pangunahing bahagi ng kuryente nito ay nakapaloob sa loob ng isang selyadong pabahay, na nagbibigay pagkakabukod at proteksyon habang isinasama ang switching, proteksyon, pagsukat at pagsubaybay sa mga function sa a compact na sistema.
Ang pangunahing bentahe ay kinabibilangan ng isang compact na istraktura, maaasahang pagkakabukod, malakas na kakayahang umangkop sa kapaligiran at mababa mga kinakailangan sa pagpapanatili. Dahil ang pangunahing circuit ay nakapaloob sa loob ng isang selyadong gas compartment, ang kagamitan ay hindi gaanong apektado ng alikabok, halumigmig, polusyon at iba pang panlabas na kondisyon sa kapaligiran.
Ang serye ng USRM6 ay maaaring gamitin sa mga pasilidad sa industriya at pagmimina, mga sistema ng tren, mga paliparan, kapangyarihan sa lunsod mga network ng pamamahagi, mga lugar ng tirahan, mga substation sa ilalim ng lupa at iba pang mga aplikasyon ng medium-voltage. Ito ay lalo na angkop para sa mga proyekto kung saan ang espasyo sa pag-install, mga kondisyon sa kapaligiran at pagiging maaasahan ng pagpapatakbo mahahalagang pagsasaalang-alang.
Ang selyadong istraktura ay makabuluhang binabawasan ang pagkakalantad ng mga panloob na bahagi ng kuryente sa panlabas na kontaminasyon, kaya ang kagamitan sa pangkalahatan ay nangangailangan ng mas kaunting regular na pagpapanatili kaysa sa kumbensyonal na air-insulated switchgear. Pagpapanatili at ang inspeksyon ay dapat pa ring isagawa ayon sa mga tagubilin ng tagagawa ng kagamitan at naaangkop mga kinakailangan sa kaligtasan ng kuryente.
Oo. Ang serye ng USRM6 ay gumagamit ng isang modular na disenyo na nagpapahintulot sa iba't ibang functional unit na pagsamahin ayon sa mga kinakailangan sa proyekto. Ang napapalawak na pangunahing pagsasaayos ng bus ay nagbibigay din ng flexibility para sa iba't ibang medium-voltage pagsasaayos ng network ng pamamahagi.
